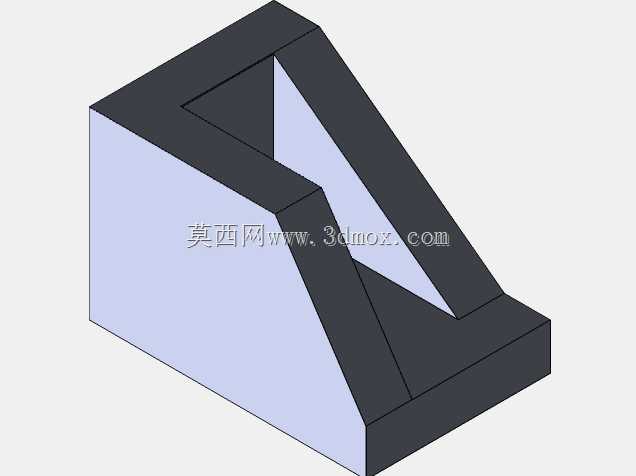

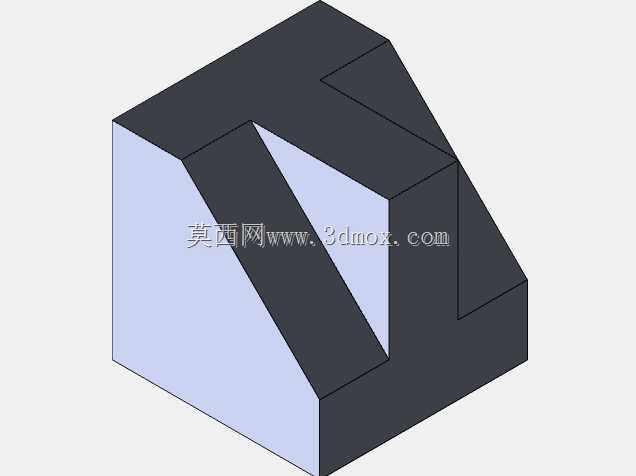

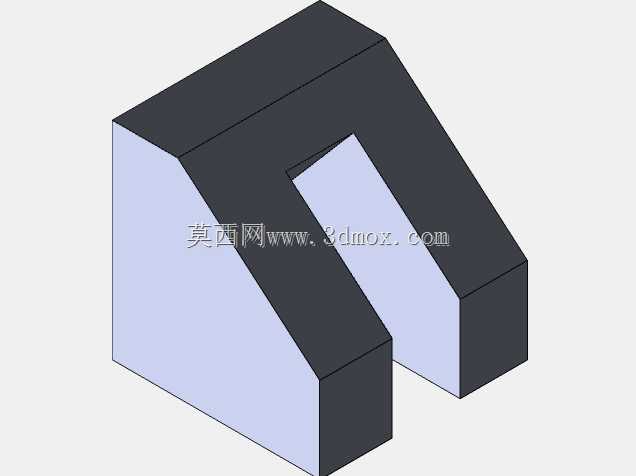

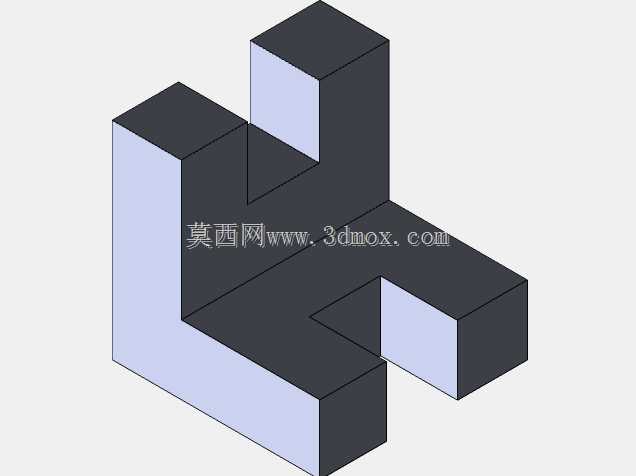

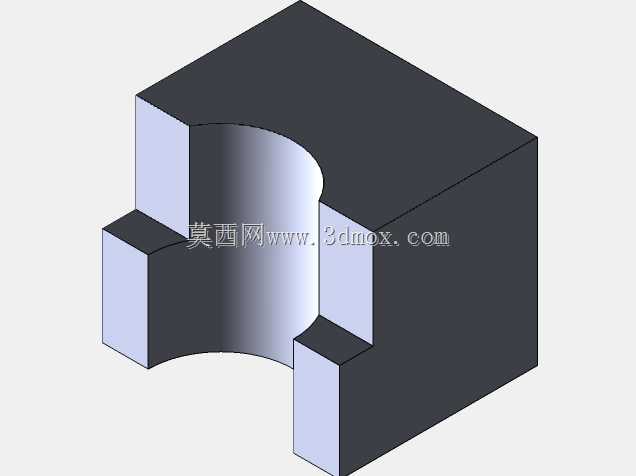

斜切镂空式块状定位支撑构件

该斜切镂空式块状定位支撑构件，主要应用于工业装配工装、自动化生产线工位定位、检测夹具的承载定位场景，可作为模块化治具的基础支撑单元，为待加工或待装配零部件提供稳定的定位基准与刚性支撑，在小批量多品种的柔性生产场景中，能够配合快换夹具系统快速调整工位支撑高度与定位角度，替代传统定制化焊接支撑块，缩短工装准备周期。从实际用途来看，该构件可直接安装在工装基板的T型槽上，通过侧面的锁紧结构实现快速固定，其顶面的斜切结构能够适配带倾斜安装面的零部件定位需求，中间的镂空槽一方面可以减轻构件自身重量，降低工装整体负载，另一方面可作为走线槽或避让空间，容纳待定位零件上的凸起结构、传感器走线或是气动管路，避免装配过程中发生干涉。在功能特性上，该构件采用一体化实心块体铣削成型的设计思路，整体刚性充足，在承受150kg以内的垂直压载时不会发生形变，支撑面的平面度控制在0.02mm以内，能够保证定位精度的稳定性；斜切面与垂直面的夹角经过精确计算，可适配常见的30度、45度倾斜定位需求，镂空槽的内壁做了倒角处理，避免穿线或安装时刮伤管路与线缆，构件的底面与两个相邻侧面设计有定位销孔，可实现与工装基板的无间隙配合，重复定位精度可达0.01mm。设计过程中，首先根据工装工位的常见承载需求确定了整体块体的基础轮廓，优先保证支撑面的接触面积足够分散压应力，避免局部压强过大导致构件或待支撑零件出现压痕；随后针对斜向定位的需求，在块体上切除出倾斜的支撑面，同时为了兼顾轻量化与避让需求，在块体中部开出贯通式的三角镂空槽，在不降低整体结构刚性的前提下减少了材料用量，也为后续的工位扩展预留了操作空间；最后对所有安装面、定位面做了公差匹配设计，确保构件能够与标准工装配件通用互换。在外形尺寸与安装边界上，该构件整体为近似立方体的块体结构，基础轮廓尺寸控制在120mm×100mm×80mm范围内，安装时仅需要在工装基板上预留130mm×110mm的平面安装空间，斜切面突出的最高位置距离安装面的垂直高度为80mm，镂空槽的最小宽度为25mm，可容纳直径20mm以内的管路或线缆穿过，构件侧面的锁紧螺栓孔距离底面高度为15mm，安装时不会与基板上的其他相邻构件发生位置冲突，可并排紧密安装组成连续的支撑定位面。
