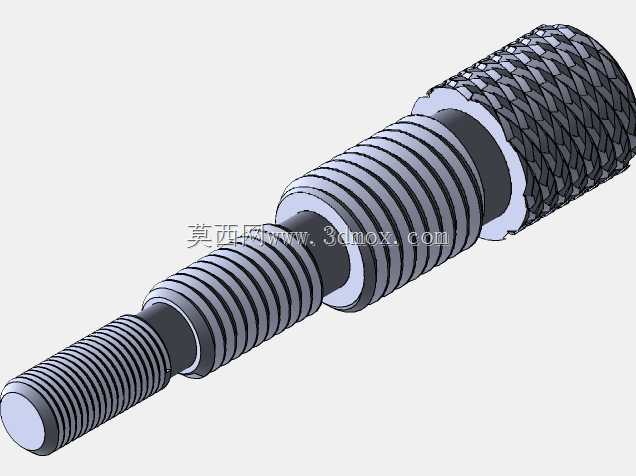

多段螺纹滚花调节螺杆结构设计

该款多段式带滚花结构的螺杆，是机械调节、紧固传动场景中十分常用的五金构件，广泛应用于工装夹具定位、仪器设备微调、手动锁紧机构、小型传动装置等领域，在需要手动旋拧调节、无需额外工具即可完成松紧操作的装配场景中适配性极强。从实际用途来看，这类螺杆既可以承担普通螺纹紧固件的连接锁紧功能，也可以通过不同直径段的轴肩结构实现轴向定位，配合端部的滚花握持段，操作人员无需借助扳手等工具，直接用手捏持滚花部位即可完成旋拧操作，在需要频繁调整松紧、调节行程的工位上，能够大幅提升操作效率，减少工具取用的辅助时间。从功能特性上看，该螺杆采用多段不同直径的螺纹与光轴组合设计，不同直径的螺纹段可以适配不同规格的内螺纹装配孔，光轴段则可以作为导向定位结构，与配套的轴套、通孔配合实现平稳的轴向移动，避免旋拧过程中出现偏摆卡顿；尾部的网纹滚花结构经过防滑纹路设计，增大手部接触时的摩擦力，即使手上沾有少量油污也能稳定施力，不会出现打滑脱手的情况，滚花段与相邻螺纹段之间设置的退刀槽结构，既保证了螺纹加工的工艺可行性，也能在装配时起到限位作用，避免螺杆旋入过量超出设计行程。在设计思路层面，这款螺杆的各段长度、螺纹公称直径都经过匹配性校核，细牙螺纹段用于精密微调场景，能够实现更小的进给量，保证调节精度；粗牙螺纹段用于快速锁紧或大行程传动，提升旋拧效率；各轴肩位置的端面都做了倒角处理，既去除加工毛刺避免锐边划伤操作人员，也能在装配时起到导向作用，方便螺杆顺利穿入装配孔。从外形尺寸与安装边界来看，该螺杆整体为阶梯轴类结构，最大外径位于尾部滚花段，安装时需要预留对应直径的操作空间，保证手部有足够的捏持旋转空间；各螺纹段的长度匹配常规装配厚度，光轴段的直径公差按照间隙配合设计，既能保证轴向移动顺畅，也不会出现过大的径向晃动，整体结构紧凑，不需要额外加装手柄零件，一体化的滚花设计减少了装配零件数量，降低了整体机构的复杂度与装配成本，在小型手动调节机构、试验装夹工装、电子设备调节结构、五金工具锁紧结构中都有很高的应用价值。
