CRF250摩托车发动机整体结构三维建模

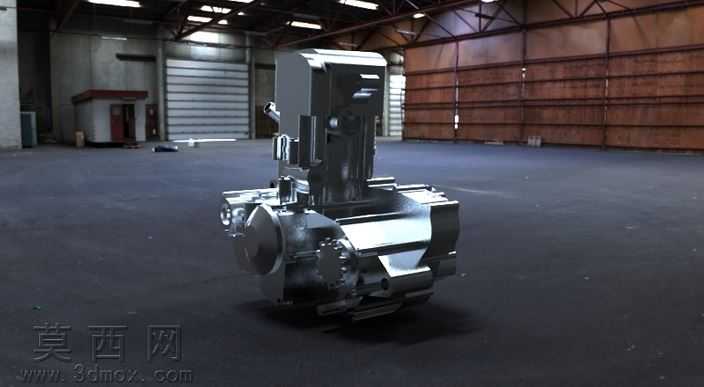

本次CRF250发动机的三维建模工作启动于2007年，建模全程严格遵循1/8的整体公差控制标准，力求精准还原这款越野摩托车动力核心的完整结构与装配关系。建模过程以实体建模为核心思路，首先梳理发动机的整体布局逻辑，区分曲轴箱体、气缸组件、缸头部分、传动侧盖、启动机构安装位等核心功能区块，按照从内到外、从主体到附件的顺序逐步搭建特征：先构建曲轴箱的主体腔体，预留曲轴安装孔、变速轴过孔、油道通路等内部结构，保证腔体壁厚均匀符合铸造件的工艺特性；随后搭建气缸体部分，还原散热鳍片的排布规律、缸套安装位的配合尺寸，以及气缸与箱体连接的定位销孔、螺栓过孔的位置精度；接着完成缸头部分的建模，还原进排气道的走向、气门安装座的结构、凸轮轴腔的腔体形态，以及缸头散热结构的细节特征。在附件结构的建模上，逐一还原启动电机安装位、离合侧盖的外形轮廓、变速机构的外部操作接口、各密封面的止口结构，同时对所有螺栓连接位、定位结构都按照实际装配关系做了对应处理，保证各部件之间不存在干涉问题，装配间隙符合1/8公差的控制要求。材质设定上，针对发动机不同部件的实际材质做区分：曲轴箱体、缸体、缸头等铸造部件采用哑光铸铝材质，还原铝合金铸造件的细微颗粒质感与哑光金属色泽；螺栓、轴类等机加工部件采用亮面金属材质，体现机加工表面的光洁度；密封垫、胶圈等非金属部件采用对应的橡胶、纸质材质质感，提升模型的真实感。建模过程中对所有圆角、拔模斜度都做了符合生产工艺的处理，避免出现尖锐直角、无拔模角度的不合理结构，让模型不仅具备外观展示效果，也能支撑装配校验、结构分析等后续应用。整体模型完整还原了CRF250发动机的外部轮廓与核心内部结构，各部件的比例、位置关系都经过反复校验，公差控制严格，能够直观展现这款单缸越野发动机的结构特点与设计逻辑。
