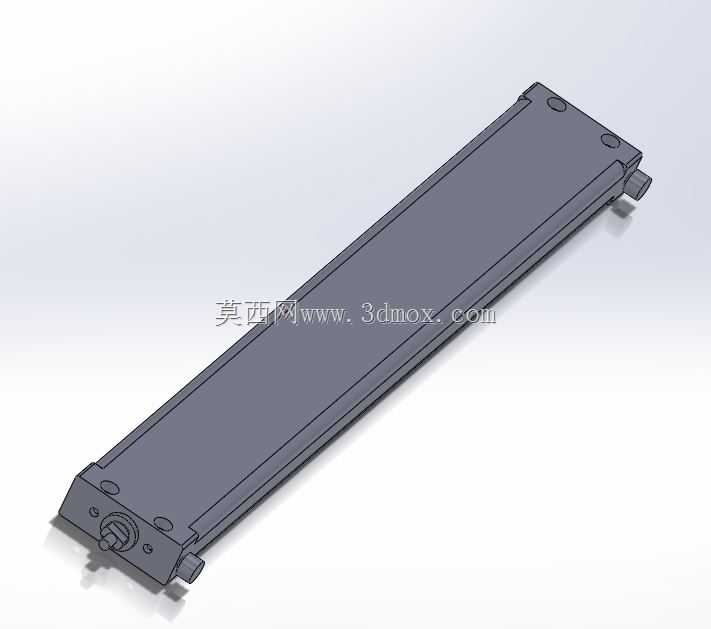

费斯托扁平式气动驱动部件三维结构

　　在自动化产线的紧凑安装空间里，这类扁平式气动驱动部件的应用场景十分广泛，从电子装配线的工件顶升、小型工装的夹紧定位，到包装设备的推料动作，都能见到这类窄型气动元件的身影。不同于常规圆形气缸的径向占用空间，这款扁平结构的驱动件采用长条形窄幅设计，本体宽度控制在极小范围内，能够嵌入设备侧方的狭窄安装槽内，不会占用过多的设备台面布局空间，尤其适合多工位并排布置的自动化模组，能够有效压缩整线的横向尺寸，提升设备的空间利用率。从结构设计来看，这款驱动件的本体采用一体化硬质阳极氧化铝合金成型，缸筒部分与安装基座做了集成式处理，减少了额外的连接紧固件，既降低了整体重量，也避免了拼接结构带来的漏气风险。两端的端盖通过内六角螺丝与本体锁紧，

　　端盖上预留了标准气口接口，能够直接适配常规快插气动接头，无需额外转换连接件。驱动杆端做了外螺纹设计，配套标准锁紧螺母，方便用户根据实际安装需求连接不同类型的执行接头，比如推头、夹爪安装座、检测支架等，适配不同的工位动作需求。安装边界方面，这款驱动件的本体两侧预留了沉头安装孔位，支持从正面直接锁付固定到安装基板上，也可以通过侧面的安装槽搭配滑块螺母进行T型槽安装，适配铝型材机架的快速装配需求。本体的长度方向尺寸根据行程做了对应匹配，两端的气口位置做了下沉处理，避免安装时接头与周边结构产生干涉，驱动杆的伸出端做了防尘圈设计，能够阻挡车间内的粉尘、切削液碎屑进入缸体内部，延长密封件的使用寿命。在实际选型应用中，

　　这类扁平气缸的输出力满足常规轻负载的直线驱动需求，运行过程中活塞杆的扭转间隙控制在极小范围内，不需要额外加装导向轴就能满足普通工位的直线动作精度要求，对于不需要高负载、高导向精度的辅助动作工位，选用这类集成式扁平驱动件能够大幅降低设计复杂度，减少装配调试的工作量。建模过程中对密封槽、安装孔位、气口螺纹的尺寸都做了精准还原，能够直接用于设备的布局干涉检查、气路走线模拟，也可以作为标准件直接导入装配体中完成整机的三维设计，不需要设计人员再手动测绘建模，缩短设备开发的周期。需要注意的是，这类气动元件在安装时要预留足够的气管弯折空间，避免气路接头处的气管过度弯折导致气路不畅，同时驱动杆的动作行程范围内要避免布置硬质管线，防止动作过程中刮碰损坏管线。
