直列四缸汽车发动机结构三维建模作品

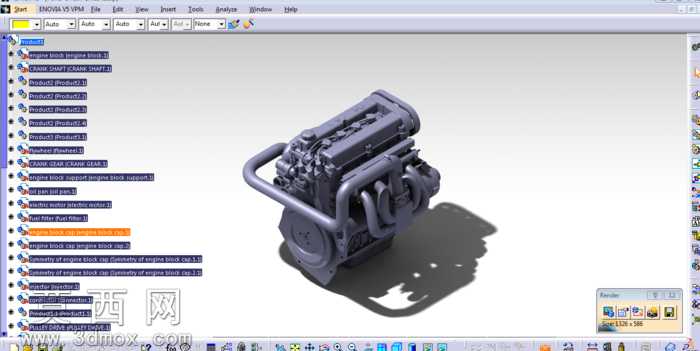

本作品为汽车内燃机引擎的全参数化三维建模成果，建模过程依托主流三维CAD平台完成，整体采用自顶向下的装配设计思路，先搭建整机的布局骨架确定各核心部件的安装基准与空间位置，再逐一完成缸体、缸盖、曲轴连杆机构、配气机构、进排气歧管、外围管路与防护支架等零部件的独立建模，最后通过装配约束完成整机的总装匹配，确保各部件间的干涉量控制在合理范围内，还原真实发动机的装配逻辑与空间布局。建模阶段针对不同部件的结构特征采用差异化的建模策略：对于缸体、缸盖这类带有复杂型腔与安装孔位的铸造件，以拉伸、旋转为基础特征，结合拔模、圆角、抽壳等命令还原铸造工艺特征，同时对螺栓孔、油道、水道等细节结构做精细化处理，保证孔位的同轴度与位置精度符合真实设计规范；对于曲轴、连杆、活塞这类运动部件，严格按照内燃机运动学参数确定曲柄半径、连杆长度、活塞行程等核心尺寸，通过参数化关联确保修改核心参数时相关部件可同步更新，为后续的运动仿真预留接口；对于进排气歧管、外围管路这类异形曲面结构，采用曲面放样、边界混合等命令构建流畅的曲面造型，再通过加厚、实体化命令生成实体，还原管路的走向与弯折弧度，兼顾结构合理性与视觉真实感。材质与渲染阶段，根据不同部件的实际材质属性赋予对应的材质参数：缸体、缸盖等铸铁部件赋予深灰色金属材质，调整粗糙度参数还原铸铁件的哑光磨砂质感；曲轴、连杆等钢制运动部件赋予亮银色金属材质，适当提高反射率表现机加工表面的光洁度；管路、密封件等橡胶或塑料部件赋予黑色或深灰色非金属材质，调整高光参数表现橡胶的柔和质感；防护支架等冲压焊接件赋予带有轻微氧化质感的金属材质，还原冲压件的表面特征。渲染时采用三点布光方案，主光源模拟自然光从斜上方照射，勾勒出发动机的整体轮廓与核心结构，辅助光源补充暗部细节避免阴影区域死黑，轮廓光从后方打亮部件边缘，增强模型的立体感与层次感，同时添加柔和的地面阴影，让模型呈现出真实的放置效果，最终渲染图清晰展现了发动机的整体外观、各部件的布局关系与细节特征，可用于汽车动力总成的结构展示、教学演示或设计方案评审使用。
