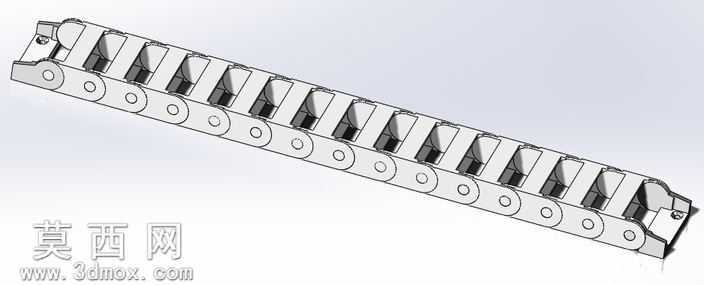

麦克马斯特3英寸工业电缆拖链三维设计

本作品为适配麦克马斯特标准件规格的3英寸电缆承载拖链三维建模成果，建模过程严格遵循工业拖链的实际生产尺寸逻辑，以Pro/Engineer Wildfire为核心建模工具，采用自底向上的装配建模思路完成整体搭建。建模初期首先完成单个链节的参数化构建，针对拖链的转动铰接结构，精准绘制链节主体、铰接销轴孔、限位卡槽、线缆承托槽的轮廓草图，通过拉伸、切除、倒角等基础特征完成单个链节的实体建模，对链节的转动限位面做了精确的角度约束，保证拖链弯曲时的最小弯曲半径符合线缆防护的行业要求，避免弯折过程中挤压内部线缆造成损伤。完成单个链节的参数化模型后，通过阵列装配的方式完成整段拖链的拼接，相邻链节之间采用铰接约束模拟真实的转动自由度，还原拖链可往复弯折的运动特性，同时对首尾两端的安装固定接头做了单独的结构细化，预留了设备安装的固定孔位，匹配实际工况中的安装需求。材质渲染阶段，针对拖链常用的增强尼龙工程塑料材质，调整材质的漫反射、粗糙度参数，还原工程塑料哑光耐磨的质感，对铰接位置的金属销轴单独赋予金属材质，区分不同部件的材质属性，提升模型的真实感。结构设计上，该拖链采用开放式线缆承托结构，每节链节设置独立的线缆限位卡槽，可规整排布多根动力电缆、信号线缆，避免线缆在设备往复运动过程中出现缠绕、拉扯、磨损的问题，链节两侧的铰接结构做了加厚处理，提升拖链整体的抗拉、抗扭强度，适配长行程设备的线缆防护需求。建模过程中对所有配合面做了公差校验，保证相邻链节转动顺畅无卡滞，整体模型结构完整，可直接用于设备布线方案的仿真验证、装配干涉检查，也可作为非标设备设计时的线缆防护部件选型参考，还原了工业电缆拖链的真实结构特性与功能逻辑。
