配套包装机与带式输送机的储料筒仓结构

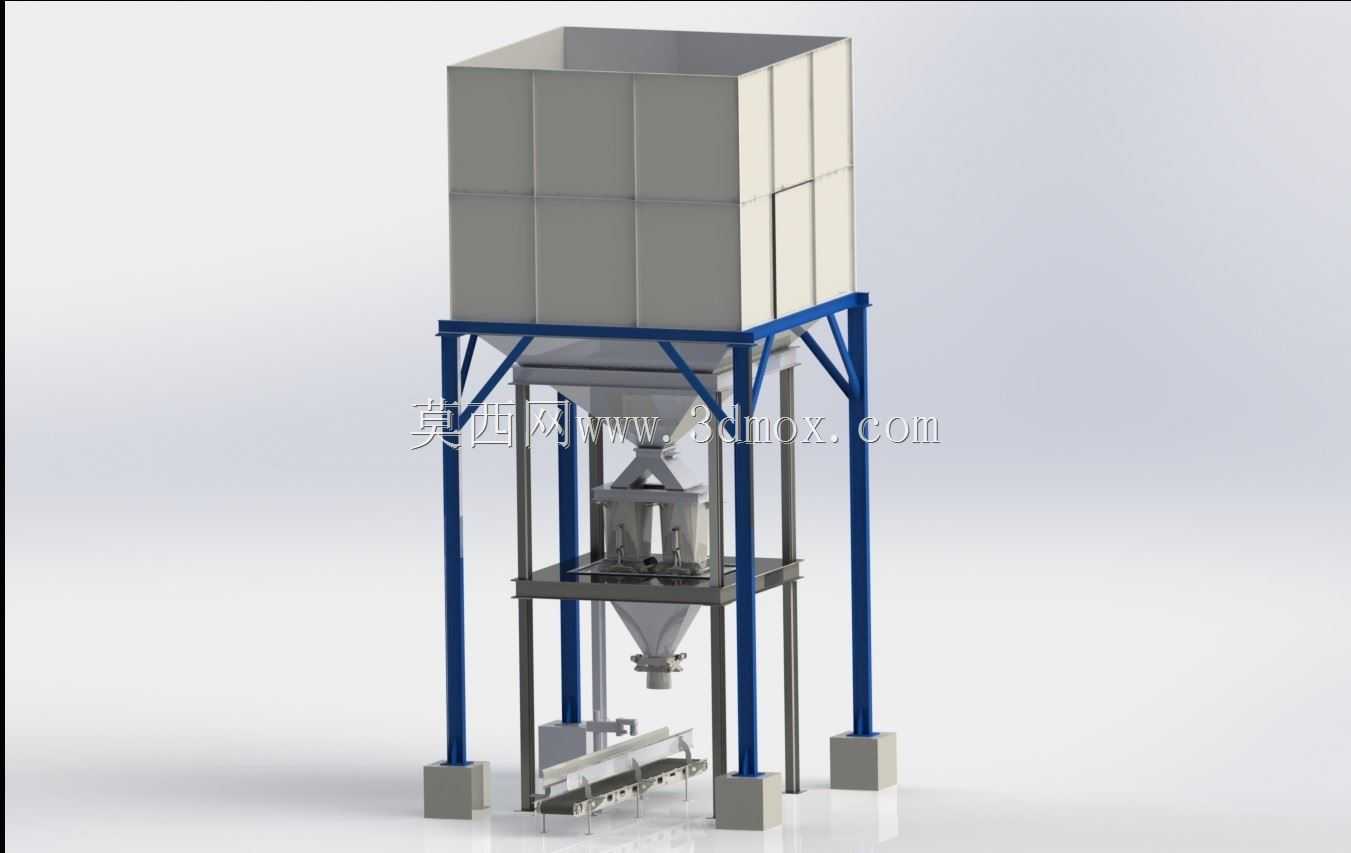

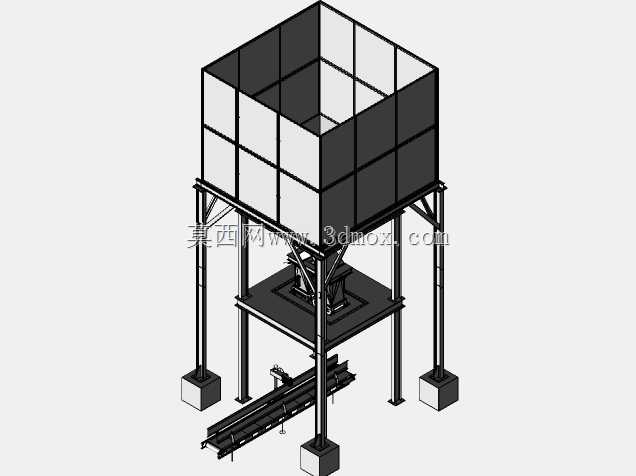

该储料筒仓主要应用于散状颗粒、粉体物料的包装生产工段，衔接上游物料来料环节与下游包装机、带式输送机的作业流程，常见于粮食加工、建材粉料、化工颗粒、食品原料等生产场景中，作为生产线中间的物料缓存与定量供给单元，解决上下游设备生产节拍不匹配的问题，避免上游来料中断时下游包装、输送设备空转等待，同时缓冲上游集中来料时的物料冲击，保障整条包装输送线连续稳定运行。设备实际用途为暂存待包装的散状物料，同时依靠下部的给料结构将仓内物料均匀、定量地输送至下方带式输送机，再由带式输送机送入包装机完成计量装袋，全程可实现密闭式物料流转，减少粉体物料外溢扬尘，降低颗粒物料洒落损耗，改善生产现场作业环境。产品功能特性方面，上部采用大容积方形储料仓体，仓壁做分段加强设计，可承受散料堆积产生的侧压力，避免长期满载出现仓壁变形；下部采用锥形缩径料斗结构，锥角经过物料安息角匹配设计，可有效减少物料挂壁、架桥堵料的问题，保障物料顺畅下落；中部设置多层操作平台，配备护栏与检修通道，方便工作人员定期检查给料机构运行状态、清理仓内残留物料；支撑框架采用型钢立柱搭配斜向加强筋结构，底部设置混凝土预埋固定支座，可承受满仓物料的整体重量，同时抵御设备运行时的振动影响，避免结构失稳；下部给料单元配备可调节出料闸门，可根据包装机的包装规格调整出料流量，匹配不同产能的生产需求。产品设计思路围绕散料存储输送的实用性展开，优先保障物料流转顺畅性与结构长期运行可靠性，仓体容积按照下游包装线1-2小时的生产产能设计，既避免频繁补料增加工作量，也防止物料在仓内停留时间过长出现受潮、结块问题；整体采用模块化分层设计，仓体、支架、料斗、给料机构可拆分运输，现场安装时通过螺栓拼接即可，降低运输与现场安装难度；所有与物料接触的仓体内壁做光滑处理，减少物料粘附，外部框架做防腐涂装，适配不同生产车间的环境要求。外形尺寸与安装边界方面，整体为立式高架结构，上部方形仓体占据主要横向空间，安装时需预留仓体周边至少0.8米的检修通道，支撑立柱的四个固定支座需按照设计尺寸预埋在混凝土基础上，基础承载能力需满足满仓物料总重量加设备自重的1.5倍安全系数；设备下部需预留足够空间安装带式输送机与包装机进料端，安装高度需匹配带式输送机的进料口高度，保障出料口与输送带之间的落料高度合理，避免落料高差过大造成物料飞溅；整体安装完成后需校准框架垂直度，保障料斗出料口正对带式输送机的受料段中心，避免出料偏载造成输送带跑偏。
