重型机械用分体式挺杆衬套装配结构

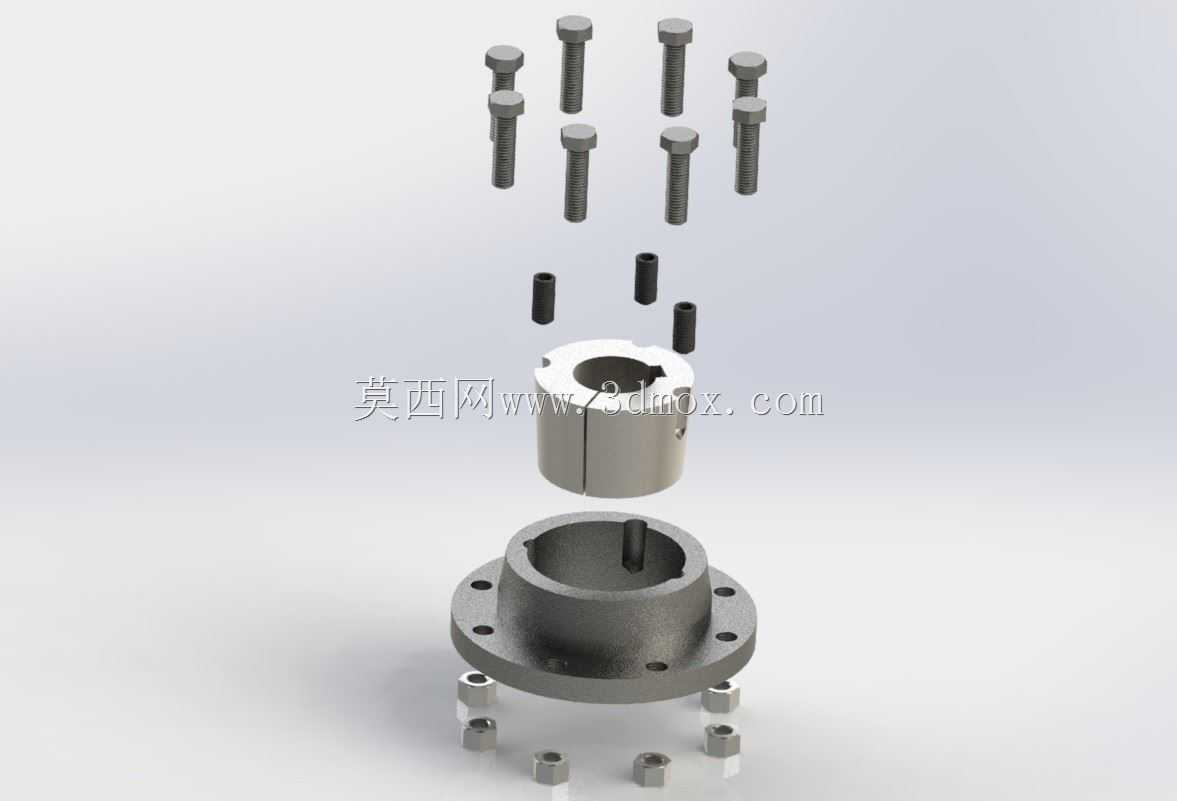

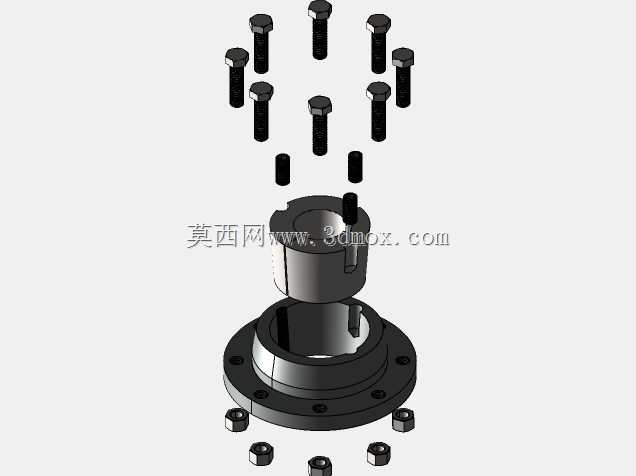

该挺杆衬套组件主要应用于重型工程机械、大型内燃机、重载冲压设备的动力传动端，作为挺杆往复运动的核心支撑导向部件，承担着降低挺杆运动摩擦损耗、约束挺杆径向跳动、隔绝传动端振动传递的关键作用，在重载、高频往复运动的工况下，能够长期维持挺杆的运动精度，避免挺杆出现偏磨、卡滞、异响等故障，保障动力传递路径的稳定可靠。整套组件采用分体式装配结构设计，下部为带安装孔的法兰基座，基座中心设置有与衬套下段适配的沉台定位腔，法兰盘沿周向均匀分布多组螺栓过孔，可通过配套的六角螺栓将基座牢牢固定在设备的机体安装面上，安装时需保证基座端面与机体安装面的平面度公差控制在0.02mm以内，避免装配后衬套轴线出现偏斜。上部衬套采用开口剖分式结构，这种设计能够在衬套磨损出现间隙后，通过调整锁紧件的预紧力补偿磨损量，延长部件的整体使用寿命，衬套内壁做了高精度珩磨处理，表面粗糙度控制在Ra0.8以下，可与挺杆外圆形成均匀的油膜间隙，适配压力润滑系统的供油要求，减少运动过程中的干摩擦风险。衬套与法兰基座之间设置有定位销结构，装配时定位销先嵌入基座对应的销孔内，能够限制衬套在基座内的周向转动，避免往复运动过程中衬套随挺杆发生转动移位，保障剖分开口的位置始终处于设计指定的非受力区域。整套组件配套的紧固件包含不同长度规格的内六角螺栓与定位套筒，长规格螺栓用于贯穿法兰基座实现与机体的连接，短规格螺栓用于上部衬套的剖分锁紧，定位套筒则用于衬套与基座装配时的轴向间隙控制，保证衬套在基座内留有0.03-0.05mm的轴向窜动间隙，避免热胀冷缩导致部件卡滞。在安装边界上，法兰基座的最大外径适配重型设备常见的安装座尺寸，安装孔的孔位分布符合通用重型机械的安装接口标准，无需对原有设备的安装面做二次加工即可完成替换装配，衬套的内孔直径覆盖常用重载挺杆的尺寸规格，可适配直径区间内的多种型号挺杆部件，整体结构紧凑，装配流程简单，后期维护时仅需拆解上部锁紧螺栓即可更换衬套，无需整体拆卸法兰基座，大幅降低了设备的运维成本与停机时长。
