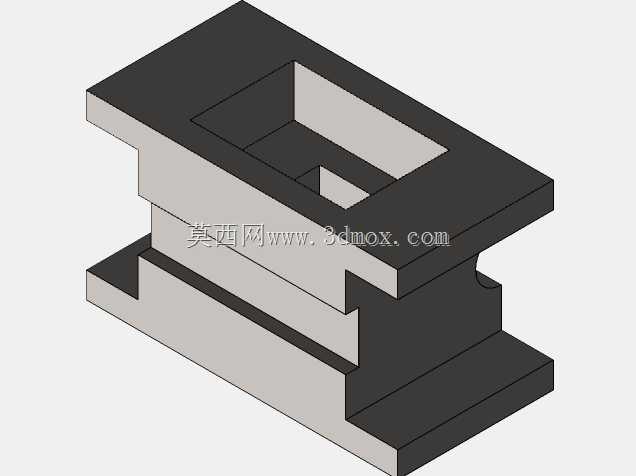

工字型双层凹槽限位支撑基座结构

该支撑基座是机械装配领域常用的定位承载构件，主要应用于工装夹具工位、小型设备装配平台、检测治具承载台等场景，承担上部功能组件的承载定位、侧向限位以及与下部安装基准的对接固定作用，是小型模块化装配单元中承担力传导与位置约束的核心基础零件。从功能特性来看，该构件采用上下双层平行凸台搭配中部收腰连接的结构设计，上部开设的矩形通槽可直接嵌入方形定位块、功能模组底座，槽体内壁的垂直面可提供X、Y两个方向的硬限位，避免上部组件在受侧向力时出现滑移偏移；下部的凸台结构可直接卡入对应规格的安装导轨或工作台T型槽内，无需额外设计转接压板即可完成快速定位安装，大幅缩短工位调整时的构件装调时间。中部收腰段的侧面预留了半圆弧避让缺口，可在基座并排密集安装时为相邻构件的紧固螺丝、气路管线接头留出操作空间，避免出现装配干涉问题。在设计思路上，该构件优先遵循等强度设计原则，上下承载层的厚度根据常规小型工装的承载需求设定，中部连接段的截面尺寸经过受力校核，可在满足垂直承载、侧向抗扭需求的前提下尽可能减少材料占用，降低构件自身重量；所有棱边均做了微小倒角处理，既可以避免装配过程中锐边划伤操作人员，也能消除机加工过程中产生的应力集中点，提升构件长期受交变载荷时的结构稳定性。从安装边界来看，该基座上下安装面的平行度公差控制在0.02mm以内，上部凹槽的内壁与底面垂直度公差控制在0.03mm以内，可满足普通精度等级工装的定位需求；下部凸台的宽度尺寸与标准工业铝型材槽宽适配，可直接在通用铝型材工作台上搭建使用，无需定制专用安装底座。整体结构无复杂曲面特征，采用常规铣削加工即可完成全部工序，加工成本低、互换性强，可批量应用于模块化装配生产线的工位搭建，也可作为小型实验设备的承载底座使用，在承载10kg以内的上部组件时可保持长期结构稳定，不会出现形变导致的定位精度偏移问题。
