190毫米Spal轴流式散热风扇结构设计

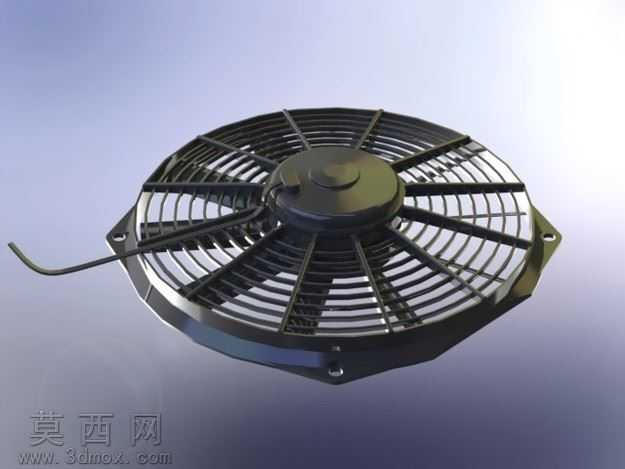

本作品为190毫米规格Spal轴流式散热风扇的三维设计成果，建模阶段围绕轴流风扇的实际功能需求展开，首先完成核心部件的参数化搭建：扇叶部分采用符合空气动力学的曲面造型，每片扇叶的扭转角度、叶型弧度均经过参数校准，保证气流推送效率与运行稳定性，扇叶与中心电机外壳的衔接处做了平滑过渡处理，避免结构应力集中。中心电机壳体采用一体化包覆式结构，预留出线位的走线槽结构，还原实物的出线防护设计，壳体表面做了细微的磨砂质感材质处理，还原工程塑料的哑光视觉效果。外围防护网罩采用等距径向筋条搭配环形加强筋的结构设计，筋条的粗细、间距均按照实物比例还原，既保证防护强度，又尽可能降低对气流的阻挡，网罩与外框的连接位置做了卡扣与螺丝位的预留，还原实际装配逻辑。风扇外框采用多边形切边设计，四个角位预留安装固定孔，孔位做了沉台处理，适配螺丝安装的实际需求，外框边缘做了圆角过渡，避免锐边结构。渲染阶段采用柔和的渐变背景打光，主光源从斜上方投射，突出扇叶曲面的光影层次，辅助光源补光暗部，清晰展现网罩的镂空结构与各部件的装配关系，材质区分上，扇叶、网罩、外框均采用黑色哑光工程塑料材质，出线线缆采用黑色橡胶材质，通过细微的粗糙度差异区分不同部件的质感，避免整体视觉单调。设计过程中优先保证各部件的可装配性，所有配合位的公差均按照常规装配要求预留，扇叶与中心轴的连接位做了定位结构设计，网罩与外框的卡扣位置一一对应，整体模型可直接用于装配场景的调用，也可作为散热系统设计的参考部件，还原了Spal轴流风扇紧凑、高效的结构特点，整体造型规整，结构细节完整，能够直观展现该类轴流散热风扇的构造特征。
