建准6025规格轴流散热风扇三维设计

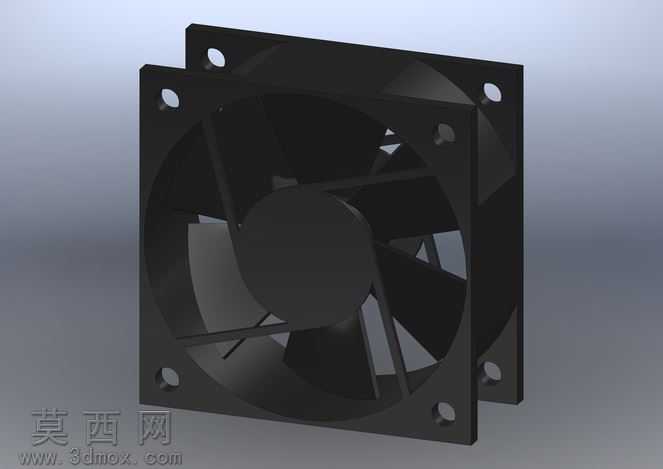

本作品为标准60mm边长、25mm厚度规格的轴流散热风扇三维建模设计，建模过程严格遵循建准SUNON同规格量产风扇的实际尺寸参数，在SolidWorks软件中完成全结构参数化搭建。建模初期先绘制正方形外框的二维草图，精准定位四个角的安装孔位，孔位尺寸、孔间距完全匹配行业通用6025风扇安装标准，外框壁厚、边角导圆角均参考实物做等比例还原，保证外框结构的安装适配性。扇叶部分采用七叶轴流叶片构型，建模时先绘制单个叶片的翼型截面轮廓，通过沿旋转轴的螺旋放样生成单个叶片实体，再通过圆周阵列完成全部叶片的排布，叶片的倾斜角度、叶根与轮毂的过渡圆角均经过优化，还原真实风扇的气动外形特征。中心轮毂部分做了封闭圆柱结构设计，与外框之间预留均匀的转动间隙，同时还原了外框内侧的导流筋结构，保证气流导向的合理性。材质渲染阶段，外框、扇叶、轮毂均赋予哑光黑色阻燃ABS塑料材质，调整材质的粗糙度、反光度参数模拟真实塑料外壳的磨砂质感，安装孔位置做略微的高光处理还原注塑孔的边缘特征，整体渲染采用柔和的环境光，搭配浅灰色渐变背景，清晰呈现风扇的整体结构与细节特征。设计过程中对转子部分做了装配约束处理，设定为不可移动的固定结构，避免模型查看过程中出现部件错位问题，整体模型装配层级清晰，各部件的配合关系完全符合实物的装配逻辑，既可以用于电脑散热结构的装配模拟，也可作为电子设备风冷散热方案的布局参考，模型细节完整，结构还原度高，能够满足结构验证、装配演示、渲染出图等多场景的使用需求。
