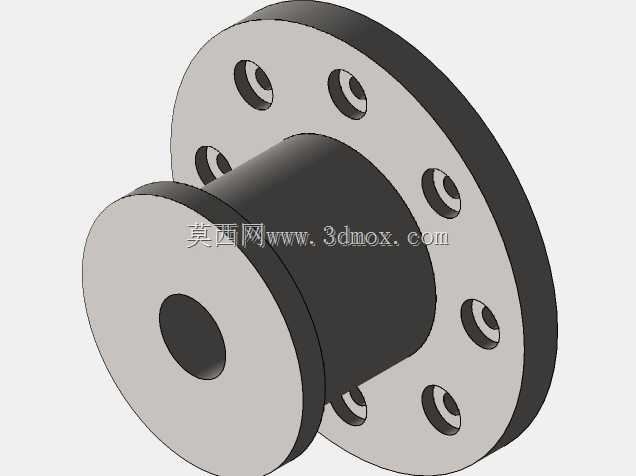

带安装孔双凸缘中空轴类连接法兰

该零件属于机械传动系统里的刚性轴连接构件，主要应用在中小扭矩的同轴传动场景中，常见于轻工输送设备、小型自动化生产线的动力传递工位，也可用于精密检测设备的轴系对接环节，用来实现两根同轴布置的轴段之间的固定连接，保证传动过程中两轴的同轴度，避免运转过程中出现轴段偏摆、扭矩传递损耗过大的问题。从功能特性来看，该零件采用双法兰盘加中间筒体的结构设计，中间的中空筒体可穿过轴段，也可预留空间布置走线、通油通气的管路，适配空心轴的连接需求；一侧直径较小的法兰盘用于和主动端轴件的安装端面贴合，另一侧直径更大的法兰盘沿圆周均匀布置了六个沉头安装孔，安装时螺栓可沉入孔内，避免螺栓头突出法兰端面影响其他部件的装配，同时沉孔设计也能保证螺栓锁紧后不会受到运转过程中外部剐蹭，提升连接的可靠性。在设计思路上，该零件优先保证同轴度精度，两端法兰的端面与中间筒体的轴线垂直度公差控制在合理范围内，避免安装后出现端面跳动；六个安装孔采用圆周均布设计，保证螺栓锁紧时受力均匀，不会出现局部应力集中导致法兰盘变形的问题；中间筒体的长度根据两轴对接时的预留间隙设定，既可以补偿轴系装配时的少量轴向尺寸误差，也能提升整个连接部位的抗扭刚度，避免扭矩传递过程中连接部位出现扭转变形。从安装边界来看，该零件小端法兰直径适配常规小型输出轴的端盖安装尺寸，大端法兰的外圆尺寸、安装孔的孔距均匹配通用的工业安装标准，安装时只需将两端法兰分别与对接轴的端面贴合，穿入对应规格的内六角螺栓锁紧即可完成装配，不需要额外加工复杂的定位结构，装配难度低，后期维护拆卸也十分便捷；零件整体采用回转体结构，加工时可通过车削完成大部分外形加工，安装孔可通过钻床或者加工中心一次装夹完成圆周钻孔，加工工艺性好，适合批量生产，能够有效控制制造成本，在常规的常温、无强腐蚀的工业环境下均可稳定使用，可传递稳定的静态与动态扭矩，不会出现连接松脱的问题。
