V型四缸动力总成结构三维数模

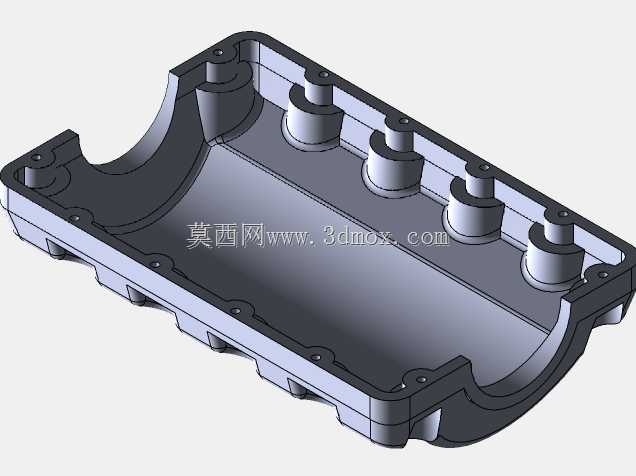

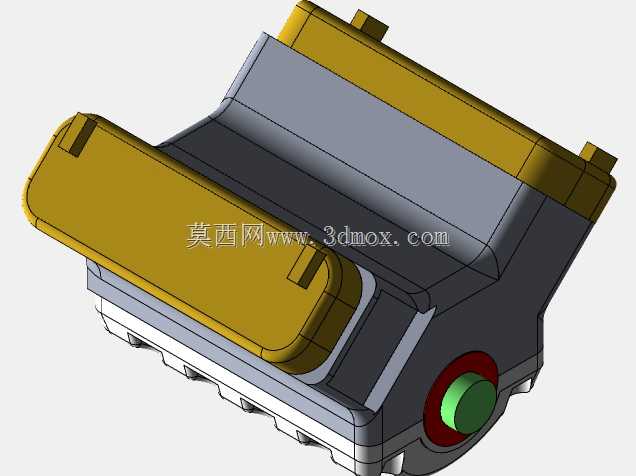

这款V型四缸动力结构，是面向乘用车辆、小型通用动力设备开发的核心动力单元三维设计成果，在实际工业应用场景中，可覆盖家用轿车、轻型越野车辆、小型特种作业装备、高性能摩托类载具的动力配套需求，也可作为小型固定式发电机组、农用作业机械的动力源选型参考，为动力系统的前期布局匹配、周边附件设计、整车装配校验提供精准的三维数据支撑。从实际用途来看，该结构承担着将燃油化学能通过四冲程循环转化为旋转机械能的核心功能，通过V型的缸体布局，在保证四缸做功平顺性优势的同时，大幅压缩了动力单元的纵向安装长度，让整车动力舱的布局更加紧凑灵活，能够适配更多前置、中置动力布局的载具平台，兼顾动力输出的平顺性与空间利用率。在功能特性设计上，该结构完整还原了V型四缸动力的核心组成：上下分体式的缸体缸盖结构预留了完整的冷却水道、润滑油道布置空间，两侧呈夹角布置的缸盖单元集成了进排气接口的安装位，前端输出端的动力输出轴结构预留了皮带轮、飞轮等传动附件的安装边界，上部的进气歧管安装位做了贴合缸体夹角的曲面适配，下部油底壳结构采用了低重心的轮廓设计，既保证了润滑油的存储容量，也避免了车辆行驶过程中油液晃动对润滑系统的干扰。设计思路上，整体遵循了车用动力单元紧凑化、模块化的开发逻辑，在缸体夹角的选型上兼顾了做功间隔角的均匀性与整机宽度的控制，所有外部安装面都做了标准化的安装凸台与螺栓孔位预留，既满足缸体自身的结构强度要求，也为后续发电机、空调压缩机、转向助力泵等外围附件的安装预留了足够的装配空间，避免后续附件设计出现干涉问题。在外形尺寸与安装边界层面，该结构整体轮廓贴合常规2.0-2.5L排量V型四缸动力的尺寸区间，整机长度控制在紧凑级车型动力舱的适配范围内，宽度方向适配V型夹角的自然轮廓，不会超出常规乘用车辆前轮内侧的安装边界，高度方向从油底壳底部到进气歧管顶部的尺寸，预留了引擎盖内板的安全间隙，所有安装悬置的点位都布置在缸体两侧的加强筋位置，能够承载动力运行过程中的振动载荷，保证安装固定的可靠性。
