小型自主机器人全向移动轮结构设计

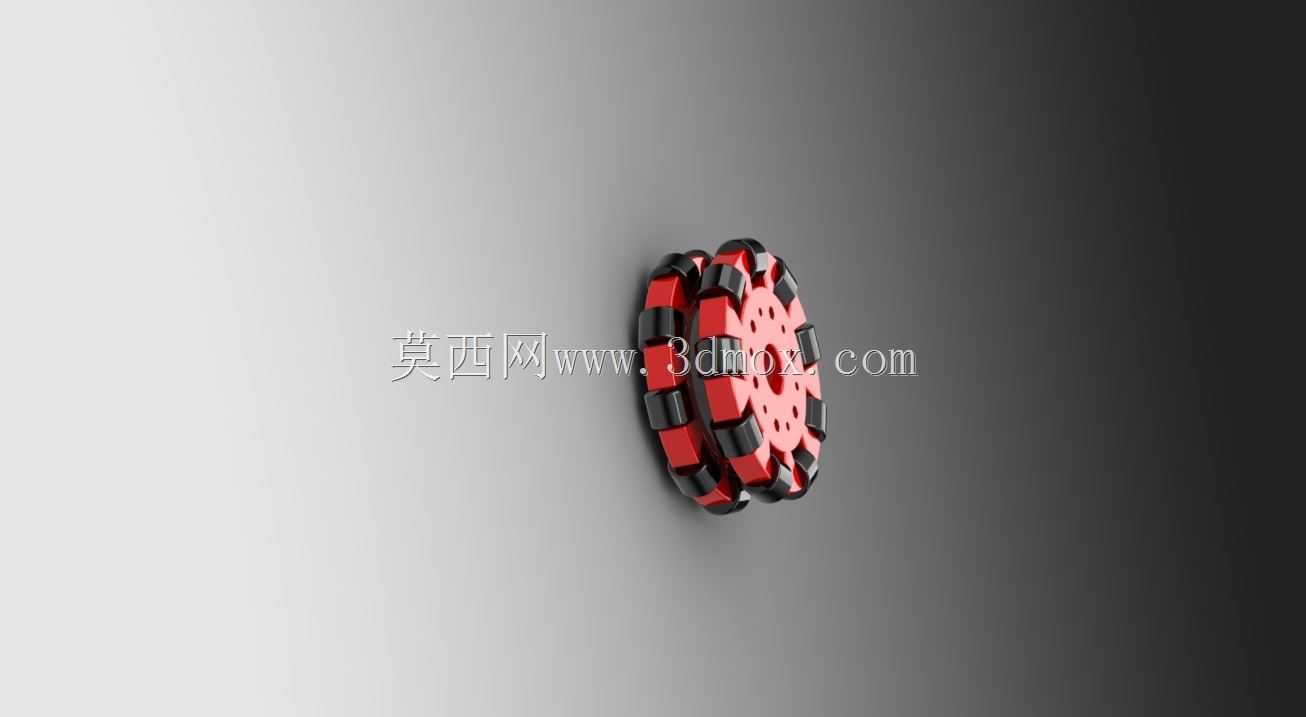

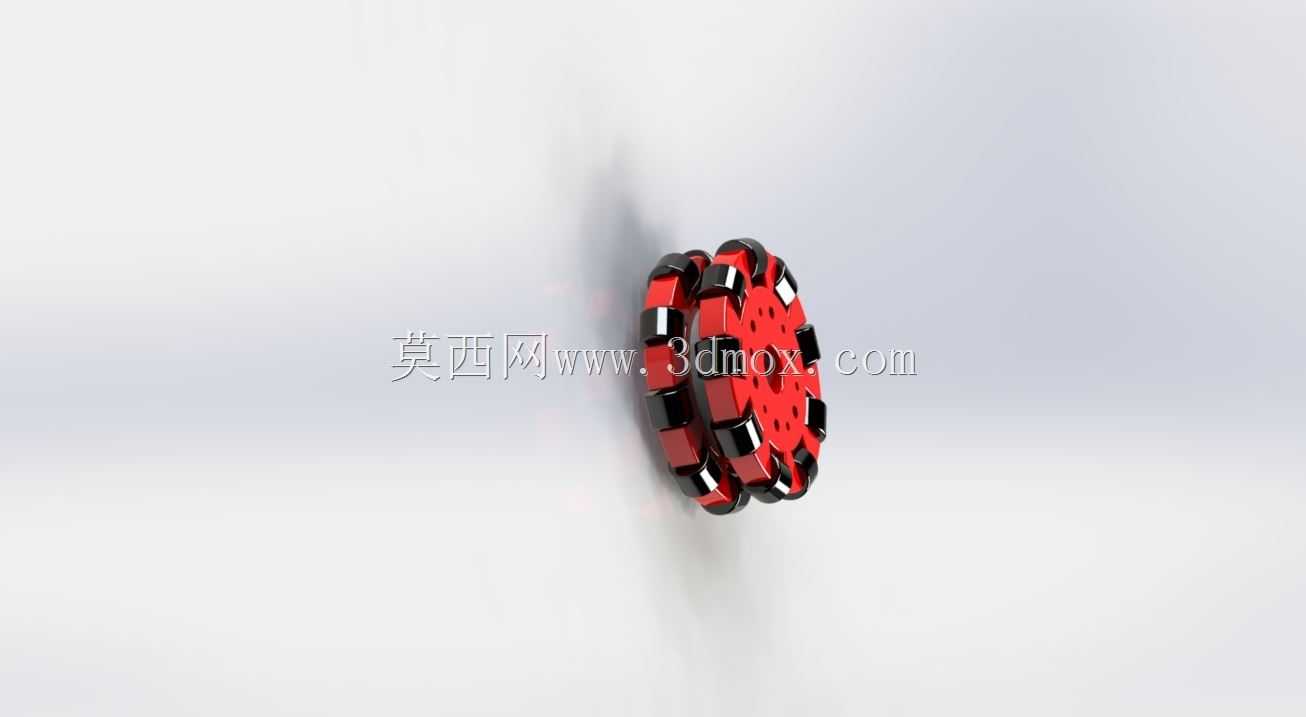

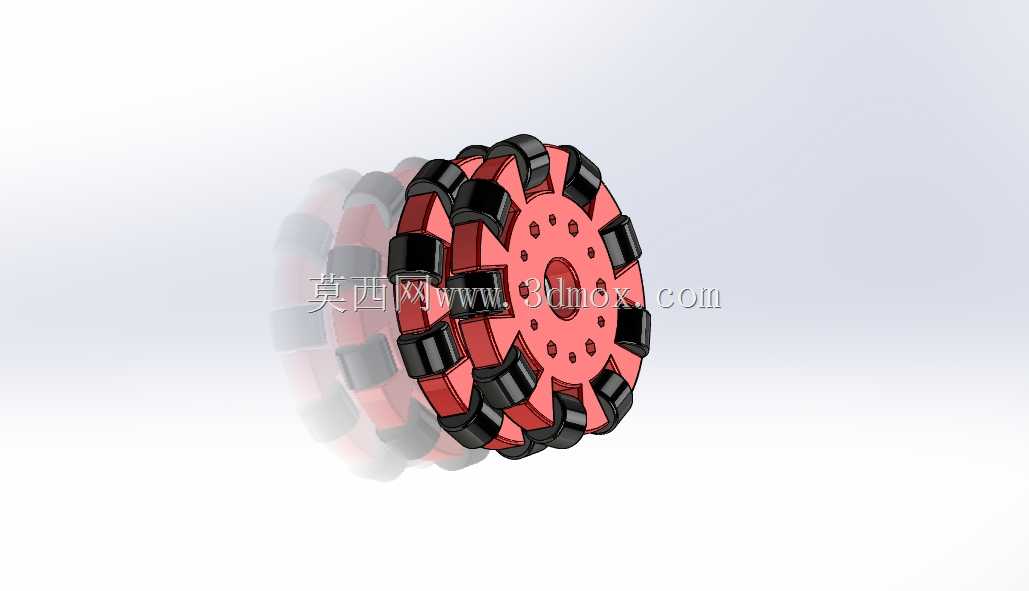

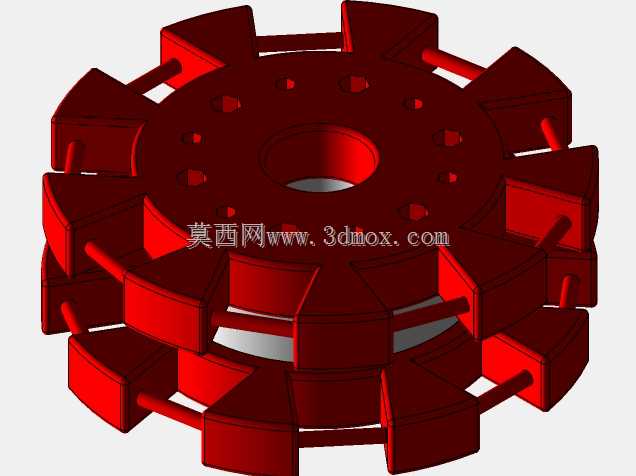

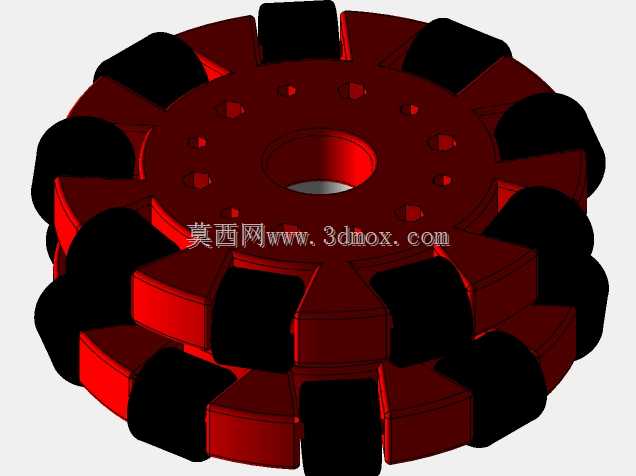

这款全向轮主要面向小型自主移动机器人的底盘行走系统设计，核心解决传统轮组无法实现平面内任意方向平移、零半径转向的痛点，适配各类需要高机动性的小型机器人作业场景。在教育竞赛领域，它可直接搭载于VEX、RoboCup、FIRST Robotics等赛事的参赛机器人底盘，满足机器人在狭小赛场内快速变向、横移、斜向走位的竞技需求，避免传统差速轮转向时需要预留转弯半径、无法贴边移动的问题；在商用服务场景中，该轮组可适配小型仓储分拣机器人、展厅导览机器人、桌面作业机械臂移动底盘，帮助设备在狭窄的通道、密集的工位之间灵活穿梭，无需预留转向空间就能完成精准对位。从功能特性来看，这款全向轮采用双排交错滚子布局，轮体主轮毂为中心承载结构，外圈均匀分布多组可自由转动的小滚子，滚子轴线与主轮轴线呈固定夹角，当多个该款轮组按特定角度排布在底盘上时，通过不同轮组的转速差与转向配合，就能实现机器人在二维平面内的全向运动，既可以沿前后方向直行，也能实现横向平移、斜向移动，甚至可以在不改变机身朝向的情况下完成任意方向的位置调整，大幅提升机器人的运动灵活性。设计过程中，工程师重点考量了轮组的承载均匀性与运动平顺性，主轮毂采用辐条式镂空结构，在保证结构强度的前提下尽可能降低轮体自重，减少驱动电机的负载；外圈滚子采用交错排布方式，避免轮组滚动过程中出现接触间隙导致的行走颠簸，保证机器人移动过程的平稳性，减少搭载的传感器因震动出现的数据误差。安装边界方面，这款全向轮的中心预留标准的驱动轴安装孔位，孔位周边设计有均匀分布的螺丝锁紧位，可直接适配常规小型直流减速电机的输出轴，无需额外设计转接法兰；轮体整体厚度控制在紧凑范围内，安装时轮组外缘与底盘底板之间预留少量间隙即可，不会占用过多底盘内部的布线与元器件安装空间，轮面宽度经过优化，既保证与地面的足够接触面积提供充足摩擦力，又不会因过宽导致轮组转动时的摩擦阻力过大。轮体外圈的滚子采用高耐磨材质制作，可适应室内平整地面、竞赛场地地毯、PVC地坪等多种常见行走路面，长时间使用也不会出现过度磨损导致的运动精度下降问题，主轮毂的结构强度经过校核，可承受小型机器人整机重量带来的径向载荷，在机器人启停、急转向时不会出现结构形变，保证运动控制的精度。
