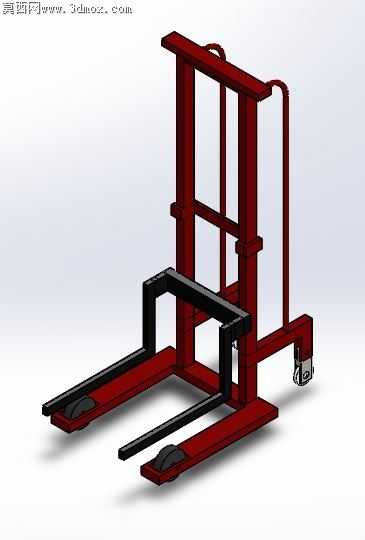

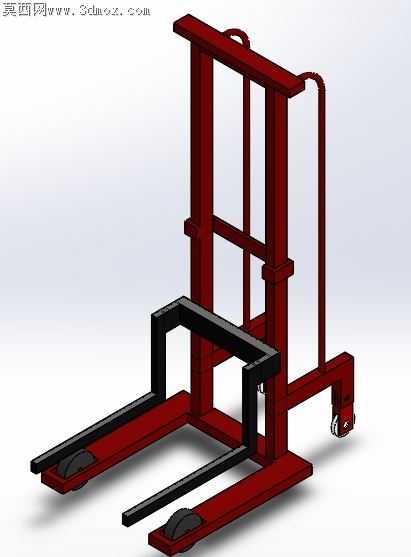

手动液压堆高搬运叉车结构设计

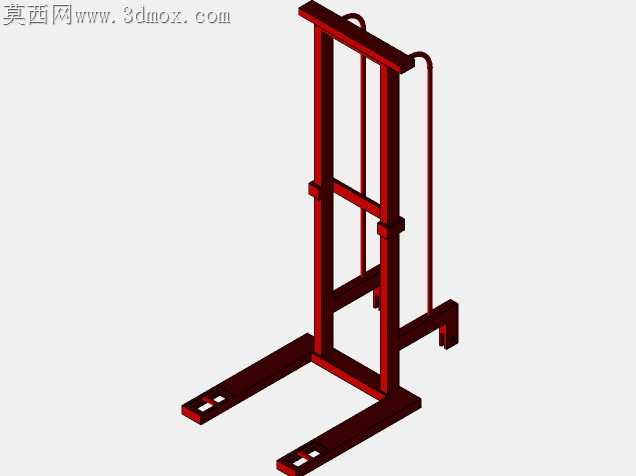

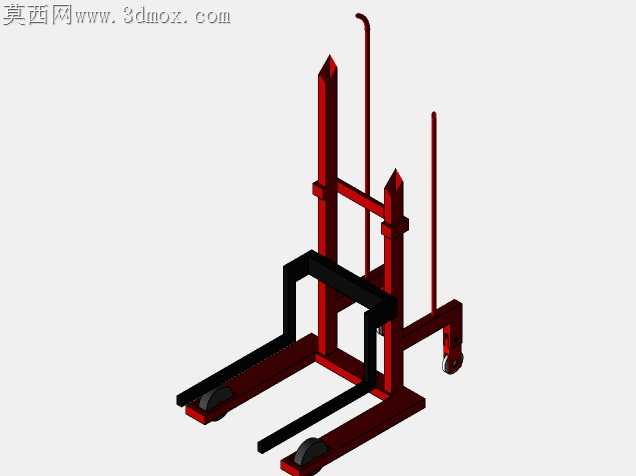

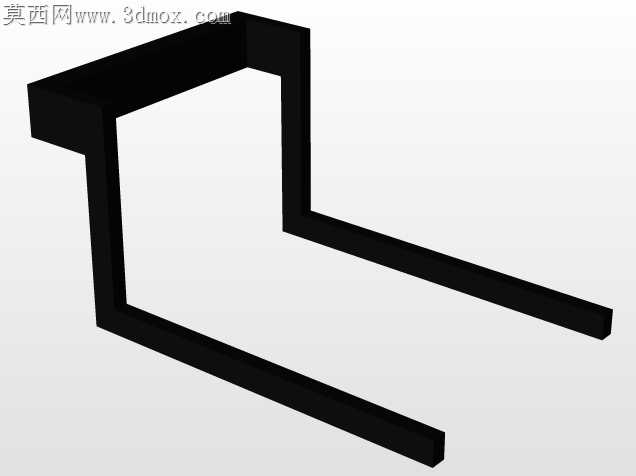

车间短距离堆垛转运作业里，手动叉车的门架晃动、货叉偏载卡滞一直是一线反馈最多的故障点，这款手动叉车的结构设计从加工适配角度做了针对性的细节调整，完全贴合中小机加工车间的常规加工能力，不需要定制特殊工装就能完成整机组装。门架采用双立柱嵌套结构，内外立柱的配合间隙预留了0.3mm的磨耗余量，普通铣床加工立柱导轨面时，不需要做高精度的成型磨削，靠常规的精铣工序就能达到配合要求，后续使用中即使导轨面出现轻微磨损，只需调整侧向导轮的偏心轴就能补偿间隙，不用整体更换门架构件，大幅降低后期维护成本。货叉部分采用L型折弯焊接结构，叉臂的根部做了三角加强筋满焊处理，焊接位置特意避开了应力集中的直角拐点，焊后只需做简单的抛丸去应力处理，就能避免长期承重后出现焊缝开裂的问题，叉臂前端做了15度的斜角导入口，托盘对位时不需要反复调整角度，哪怕是地面有轻微不平整，也能顺利插入托盘插孔。底部承载轮架采用分体式安装结构，转向轮与承载轮的安装座都设计成了可单独拆卸的模块，轮轴配合孔采用镗床一次装夹加工完成，同轴度误差控制在0.1mm以内，避免推行时出现轮组偏磨、走偏的问题，轮架与底架的连接位置预留了调整垫片的安装空间，装配时可以根据实际加工误差调整垫片厚度，补偿焊接带来的底架变形量，不需要返工补焊就能保证四个轮组同时着地，不会出现三点支撑的晃动问题。液压泵站的安装位做了嵌入式定位槽设计，泵站放入槽内后靠两个螺栓就能完成固定，不需要做复杂的对位找正，泵站与起升链条的连接点设计了腰型孔，装配时可以微调链条张紧度，保证两根货叉同步起升，不会出现一高一低的偏载问题。推把的弯折角度经过反复适配，握持位置距离地面的高度刚好匹配多数操作人员的自然立姿手臂高度，长时间推行也不会出现手腕酸痛的问题，推把与门架的连接转轴处加装了尼龙衬套，不需要频繁加注润滑油，也能避免金属摩擦产生的异响，衬套磨损后只需几元钱就能更换，不用更换整个推把组件。整机的所有外露板材边缘都做了R3的圆角倒钝处理，加工时靠普通的倒角刀就能完成，不会留下锋利的割手毛刺，喷涂时圆角位置的漆层附着更均匀，不会出现直角位置漆层过薄容易锈蚀的问题。
