飞利浦HR2708绞肉机可3D打印替换联轴器

在家用小型食品加工设备领域，绞肉机作为高频使用的厨电产品，其传动连接部件长期承受交变扭矩与启停冲击，是整机故障率最高的结构单元之一。这款适配飞利浦HR2708型号绞肉机的可打印联轴器，正是针对家用厨电售后维修场景开发的替换零件，主要用于衔接电机输出轴与绞肉刀组传动轴，解决原厂塑料联轴器老化碎裂、打滑失效后的维修替换需求，无需更换整台设备即可快速恢复绞肉机的正常使用功能，大幅降低用户的维修成本与等待周期。

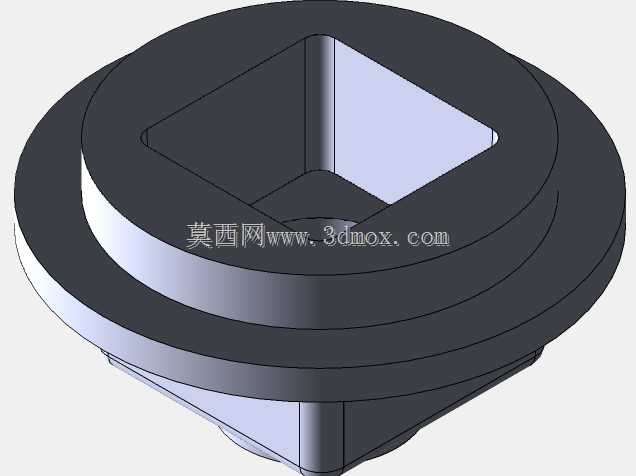

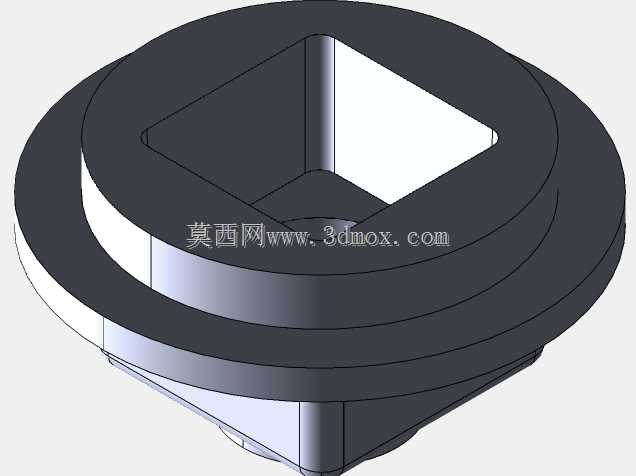

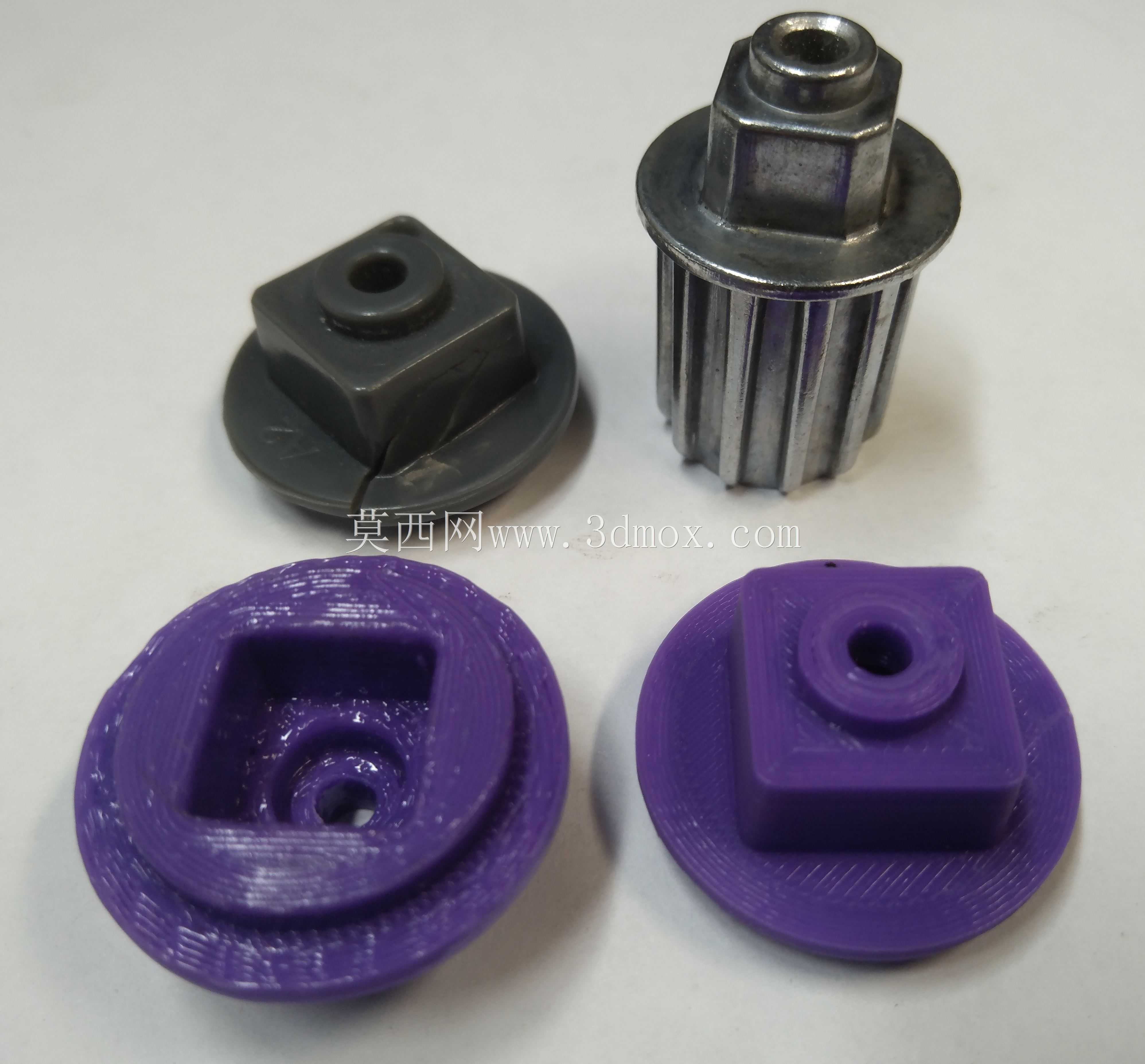

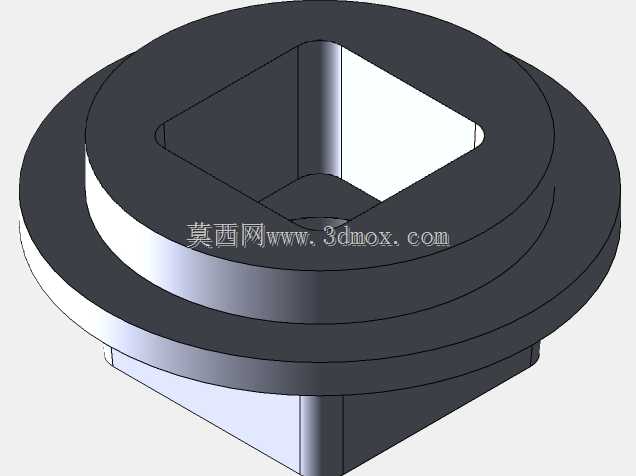

从功能特性来看，这款联轴器采用上下嵌套的配合结构，上端适配电机输出端的金属花键传动头，依靠多齿啮合结构传递电机输出的旋转扭矩，齿形轮廓完全匹配原厂金属传动件的齿距与齿高，保证传动过程无滑齿、无旷量；下端设计有方形定位嵌槽，与刀组连接座的方形凸台完全契合，可将扭矩平稳传递至绞肉刀组，同时端面设置的环形定位凸台可嵌入刀组底座的环形凹槽内，限制传动过程中的径向窜动，避免刀组晃动导致的食材切割不均、设备异响等问题。中心位置预留的同轴安装孔，可穿过原厂固定螺钉实现联轴器与传动部件的轴向锁紧，保证高速旋转状态下的连接可靠性。

设计过程中充分考虑了家用3D打印的工艺适配性，所有结构均采用无悬空、无薄壁锐角的优化设计，无需额外支撑结构即可完成FDM工艺打印，普通用户使用常见的PLA、PETG等耗材即可制作出满足使用强度的零件。外形尺寸完全参照原厂配件的安装边界设计，整体最大外径与原厂联轴器保持一致，安装后可完全适配设备内部的装配空间，不会与机壳、密封胶圈等周边部件产生干涉；轴向高度严格匹配原厂装配尺寸，安装后刀组与腔体的配合间隙符合原厂设计要求，不会出现刀组蹭腔、密封不严漏液等问题。零件的壁厚经过受力优化，在嵌槽、齿根等应力集中位置做了圆角过渡处理，可承受绞肉过程中遇到食材硬筋、碎骨时的瞬时冲击载荷，使用寿命可达到甚至超过原厂塑料配件的水平，同时支持用户根据自身使用需求选择耐磨、耐温的不同耗材进行打印，进一步提升零件的适用场景。
