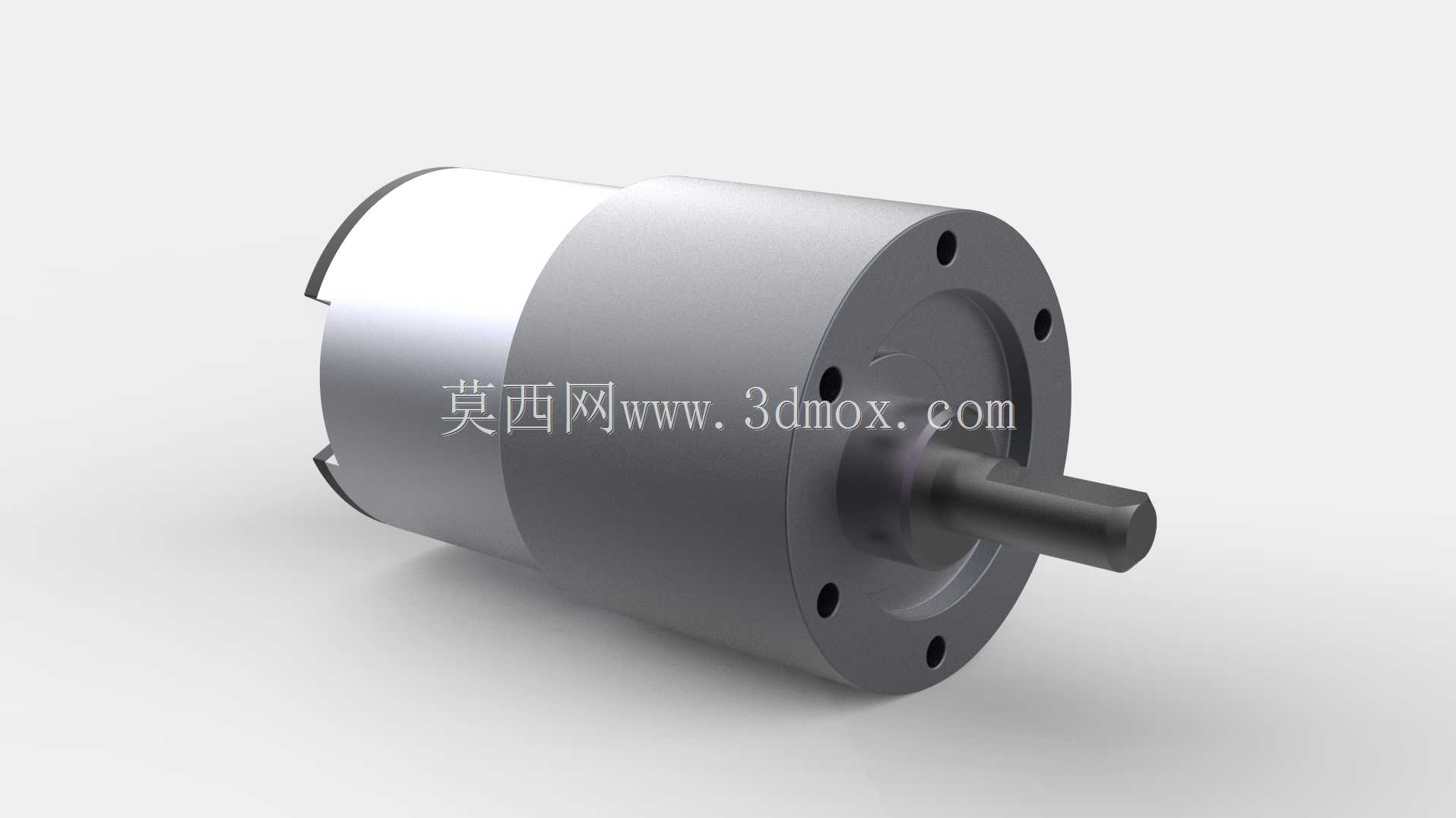

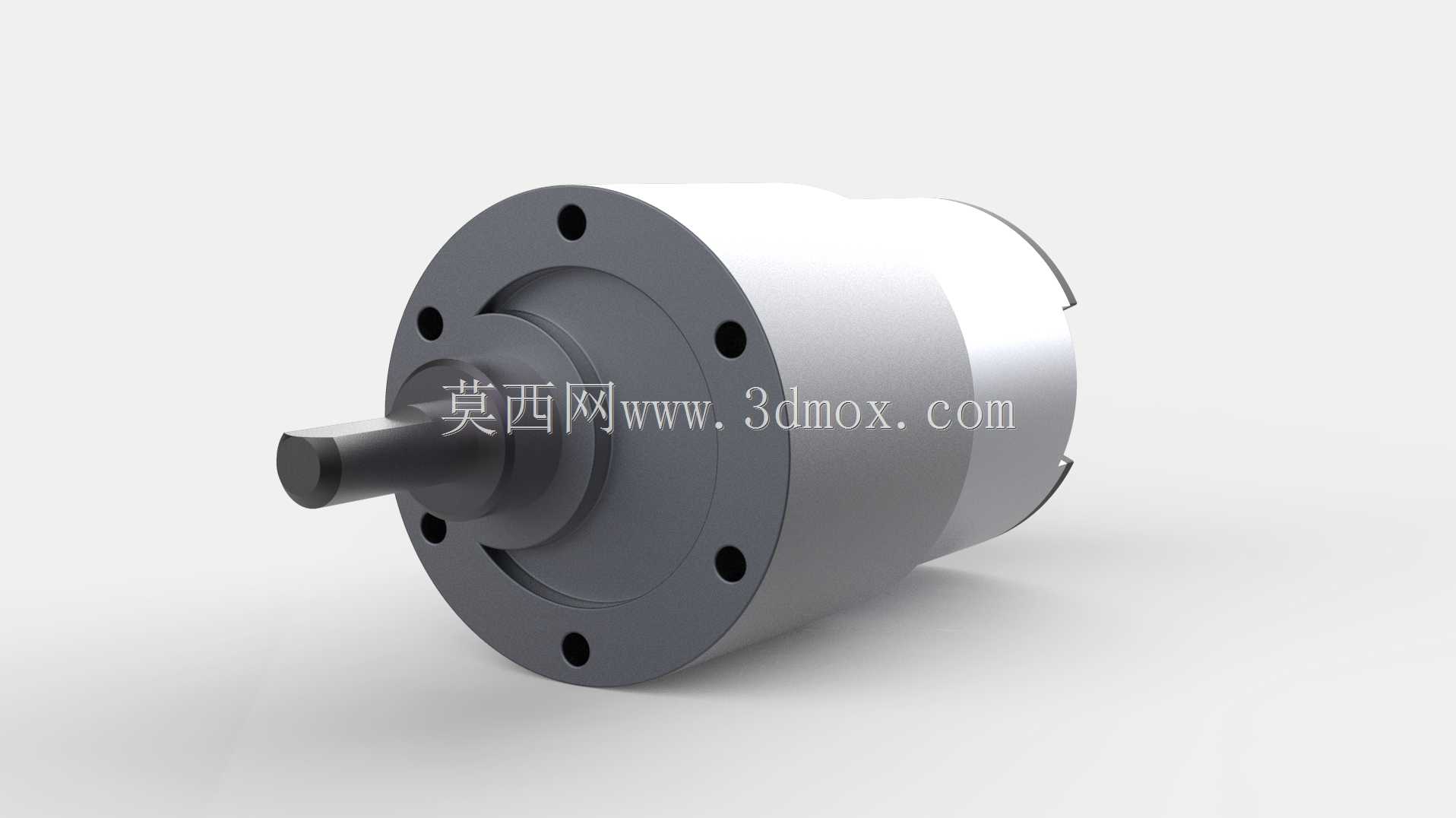

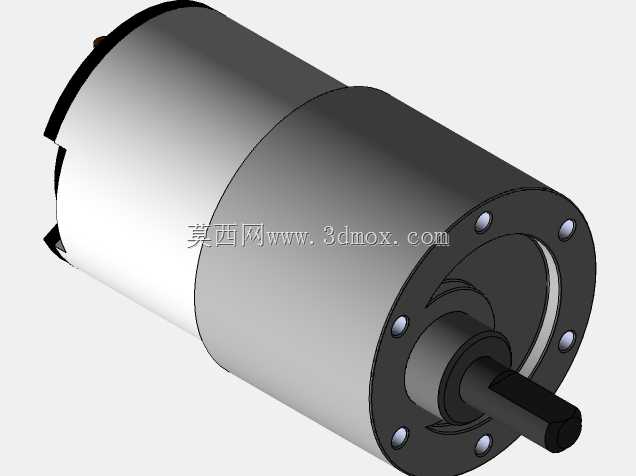

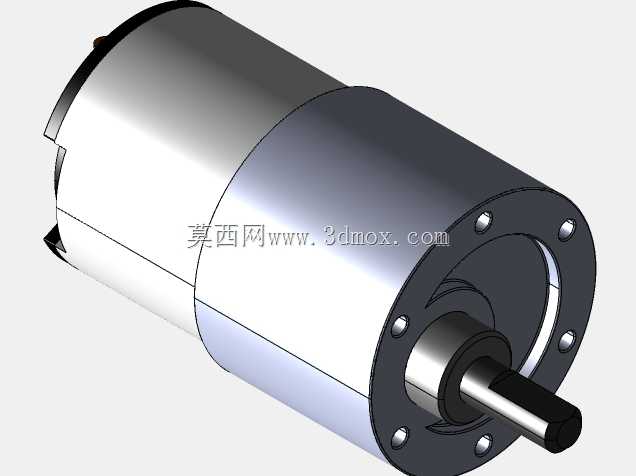

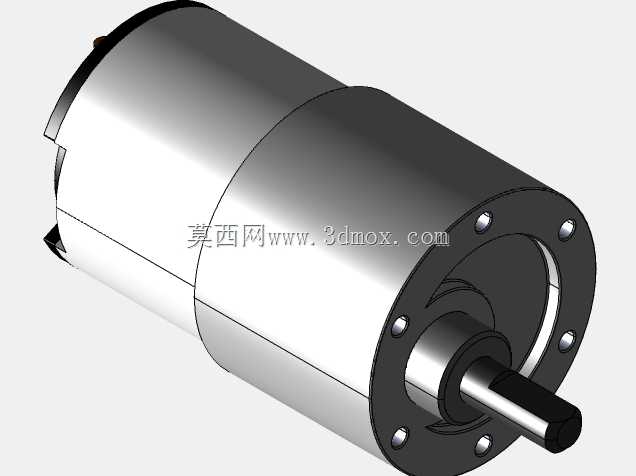

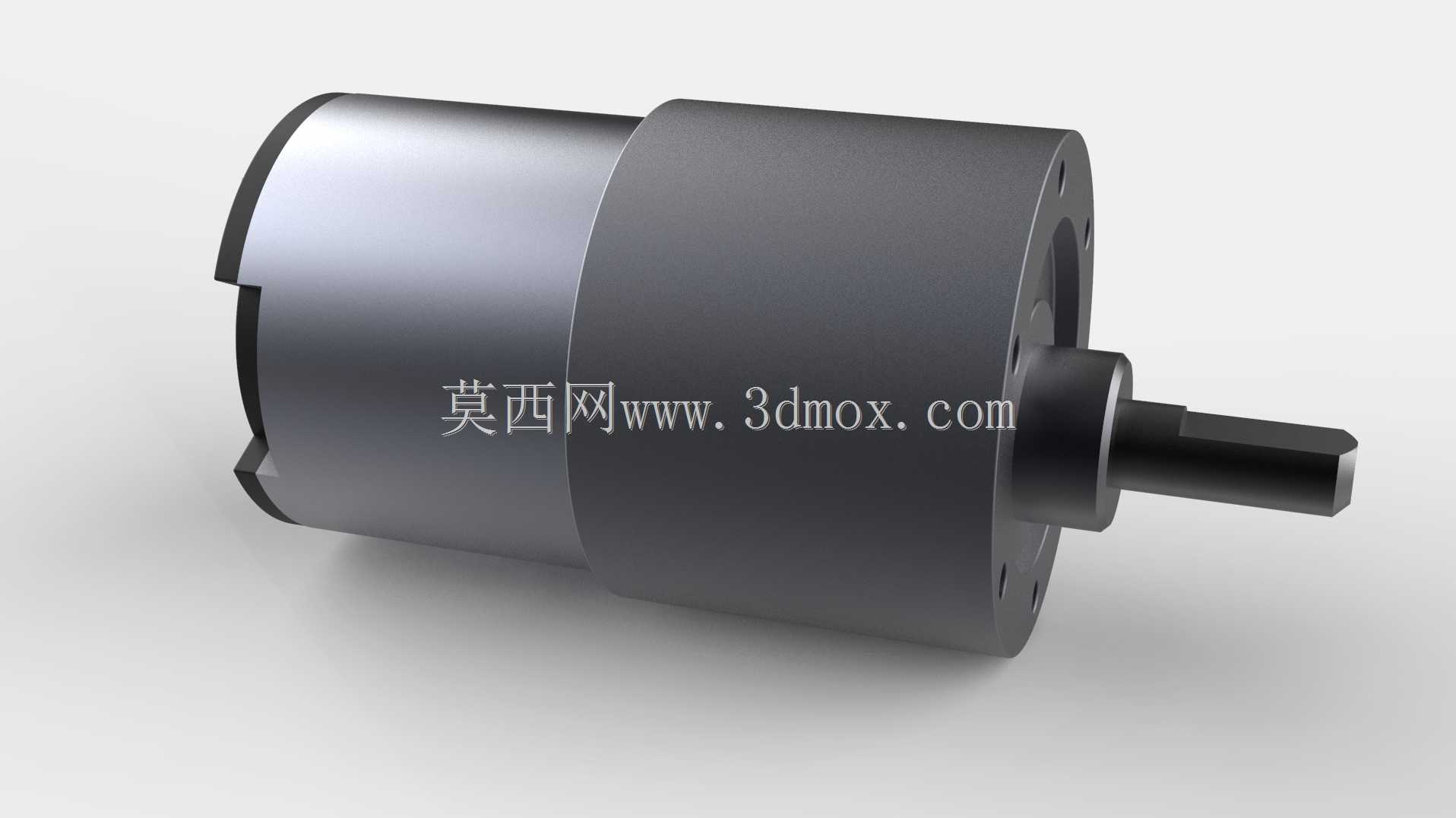

秋山AK510系列直流行星减速电机结构

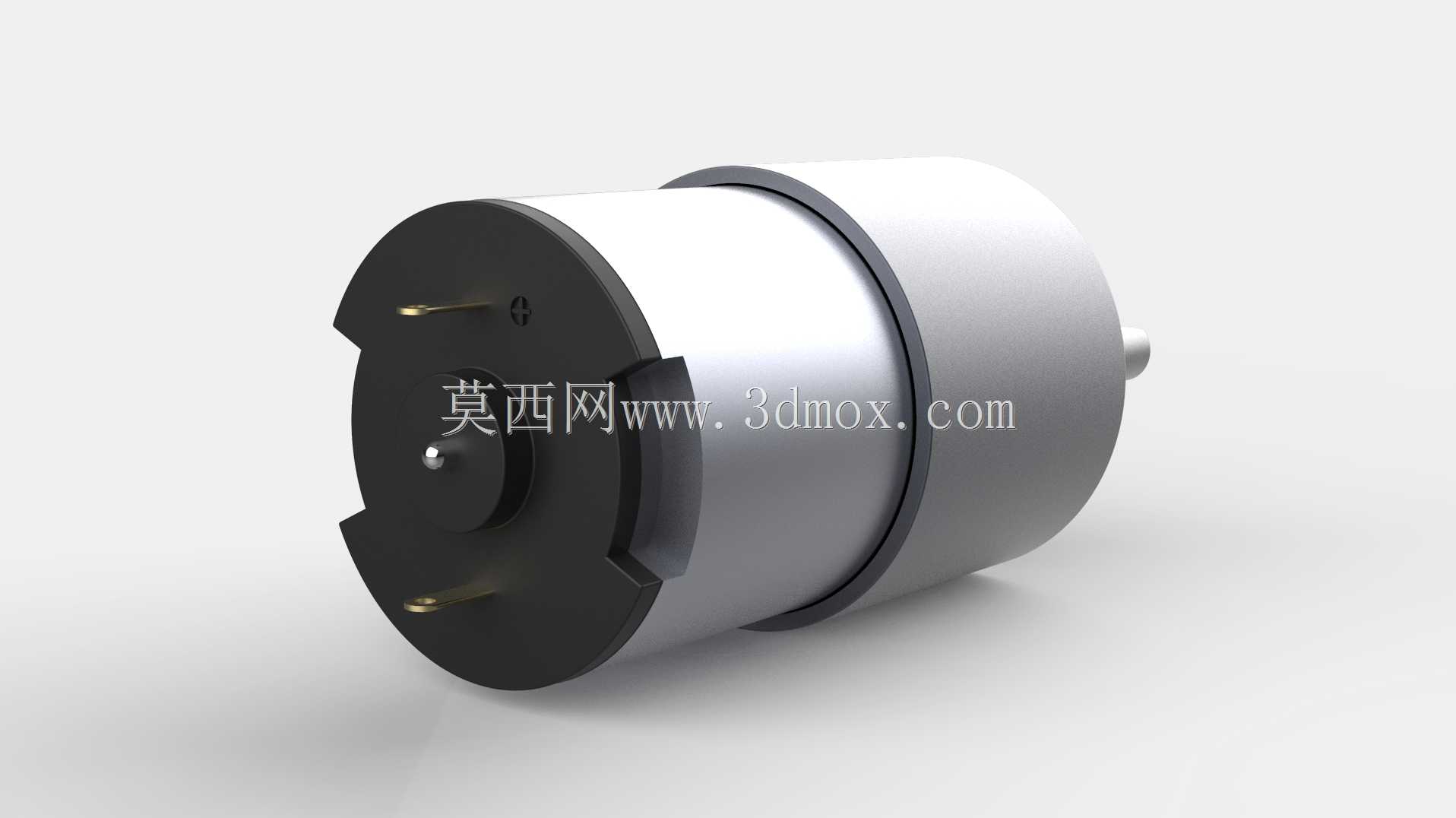

这款直流行星减速电机主要面向小型自动化设备、智能家电、小型传动机构的动力输出场景，常见应用在电动窗帘驱动、小型输送线辊筒驱动、智能售货机货道推送机构、桌面级小型工装夹具的动力供给环节，也可适配小型机器人关节的低速大扭矩输出需求，能够在有限的安装空间内提供稳定的低转速高扭矩动力输出，替代传统的高速电机加外置减速组的分体式方案，大幅缩减设备端的动力模块安装空间。从功能特性来看，该款电机集成了直流驱动电机与行星减速箱结构，前端输出轴为单出轴D型切边设计，能够直接与带D型孔的传动轮、联轴器、摆杆等部件配合，避免传动过程中出现轴孔打滑的问题；减速箱端采用圆形法兰安装结构，法兰端面上均匀分布六个安装孔位，可通过螺栓直接固定在设备安装面板上，安装定位精度高，抗径向载荷能力强，能够承受输出端带轮、齿轮传动带来的径向力，不易出现输出轴偏磨、减速箱齿轮崩齿的问题。在设计思路上，该结构采用电机本体与减速箱同轴布局的方案，电机外壳为光滑圆柱结构，减速箱外壳直径略大于电机本体直径，整体结构同轴度高，运转过程中动平衡表现优异，高速运转时的振动与噪音控制表现较好；行星减速结构采用多级行星齿轮传动设计，能够将电机本体的高转速低扭矩输出转化为低转速高扭矩输出，传动效率高，回程间隙小，传动过程中的动力损耗远低于普通蜗轮蜗杆减速结构，适合需要频繁正反转、精准控制转速的传动场景。从安装边界来看，该款电机整体为圆柱型同轴结构，最大外径为减速箱法兰外径，输出轴伸出长度适配常规联轴器与传动件的安装深度，尾部电机端无凸起结构，可直接嵌入设备的圆柱形安装腔体内，不需要额外设计复杂的避让空间；接线端位于电机尾部侧面，走线方向可根据设备内部布线需求调整，不会与周边安装结构产生干涉，整体结构紧凑，适合在空间受限的小型设备内部作为核心动力部件使用，能够帮助设备设计者简化动力模块的结构设计，减少传动环节的零件数量，提升设备整体的装配效率与运行可靠性。
