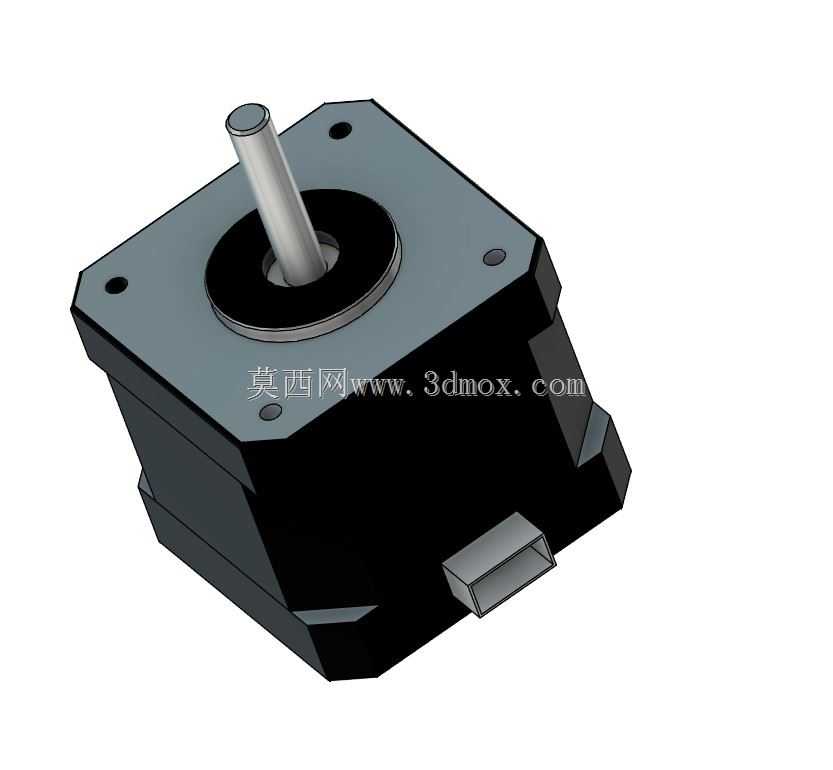

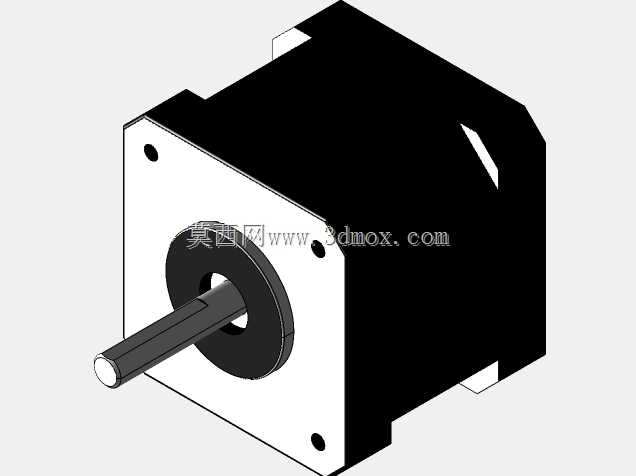

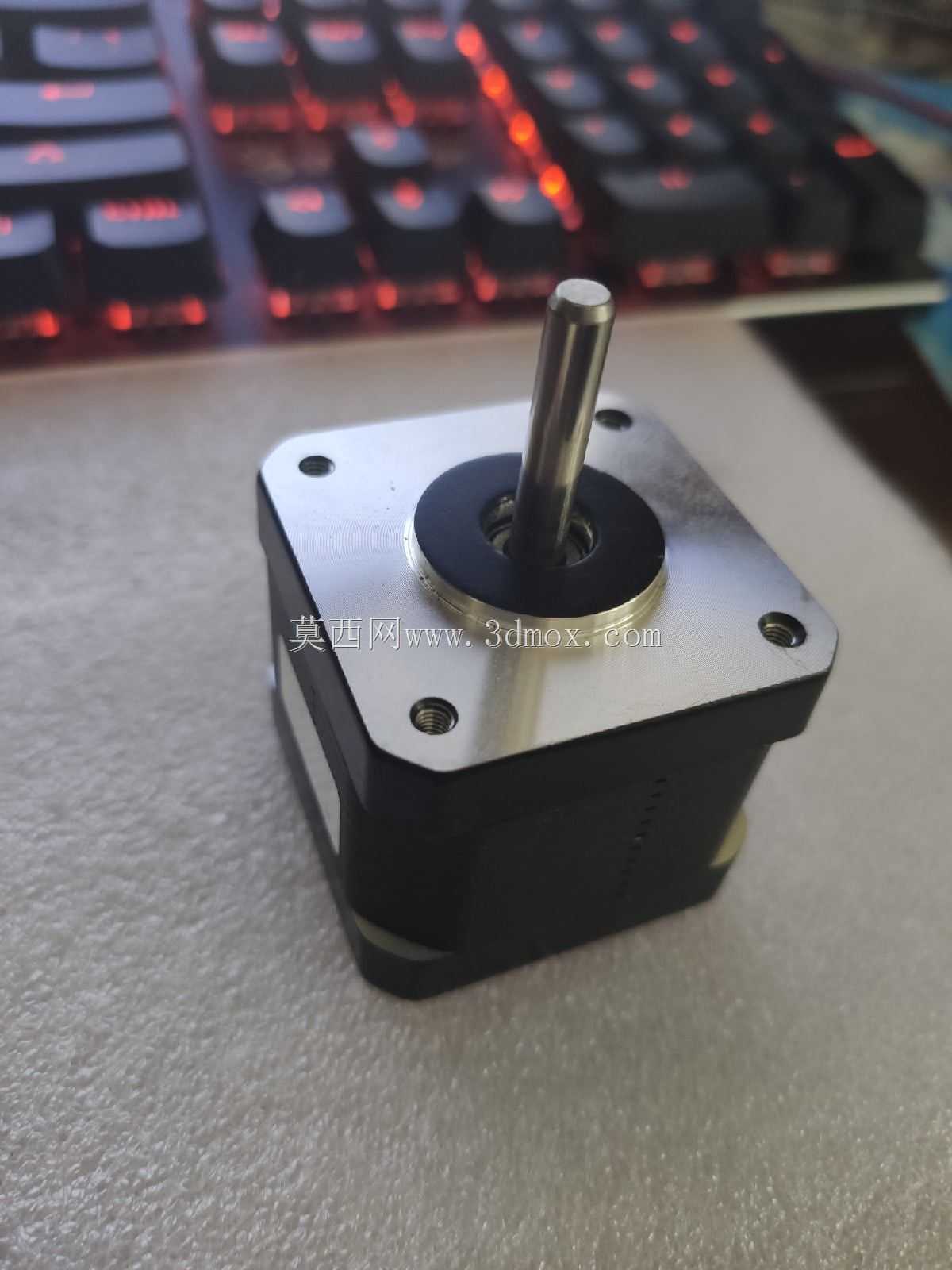

Nema17标准42A02C步进电机结构设计

这款Nema17规格的步进电机，是工业自动化传动场景中应用极为广泛的动力执行元件，常见于桌面级3D打印机的轴系进给驱动、小型数控雕刻机的位移传动、自动化流水线的点位分拣机构、智能安防设备的云台转动驱动，以及各类小型非标自动化设备的精准位移控制场景中，能够在开环控制条件下实现较高精度的角位移输出，无需额外加装反馈编码器即可完成多数中低负载场景的定位需求，大幅降低小型自动化设备的搭建成本。从实际用途来看，该款电机作为动力输出部件，可将电脉冲信号转化为对应的角位移输出，每接收到一个脉冲信号就会转动一个固定的步距角，通过控制脉冲数量即可精准控制转动的角位移量，同时也可通过调整脉冲频率来控制电机转动的速度与加速度，实现调速与定位的双重功能，适配多数需要精准位置控制的低速传动场景。在功能特性设计上，该款电机采用方形机座结构，输出轴居中布置，机座侧面预留标准接线端口，可直接适配对应的步进电机驱动器，绕组设计兼顾低速扭矩输出与运行平稳性，能够在额定转速范围内保持稳定的扭矩输出，避免低速运行时的振动与丢步问题，机身外壳采用高强度工程塑料与金属端盖组合结构，既保证整体结构强度，又能控制整机自重，适配轻量化设备的安装需求。在设计思路上，这款电机严格遵循Nema17的标准安装规范，安装孔位、轴伸尺寸、机座边长均采用行业通用标准尺寸，无需额外定制转接件即可直接替换同规格的其他品牌同类型电机，大幅降低设备的维护与替换成本；端盖处的轴承安装位采用同轴度公差优化设计，保证输出轴的转动同心度，减少运行过程中的径向跳动，延长电机的使用寿命，接线端口采用防呆设计，避免接线过程中出现相序接反的问题。从外形尺寸与安装边界来看，该款电机机座为标准42mm见方的方形结构，安装孔采用对角布置的通孔设计，适配M3规格的安装螺丝，输出轴直径、轴伸长度均符合Nema17的通用标准，机身长度适配常规42系列步进电机的安装空间，不会与周边的传动部件、结构件产生干涉，安装时只需按照标准孔位固定，即可保证输出轴与传动机构的同轴度要求，无需复杂的调校即可快速完成装配。
