家装布线用四位暗装接线底盒结构

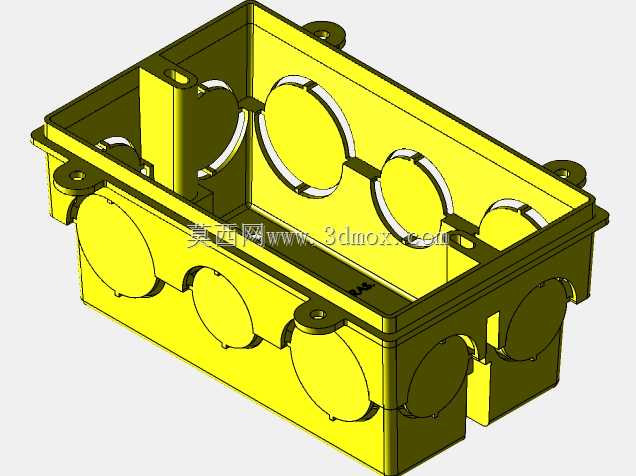

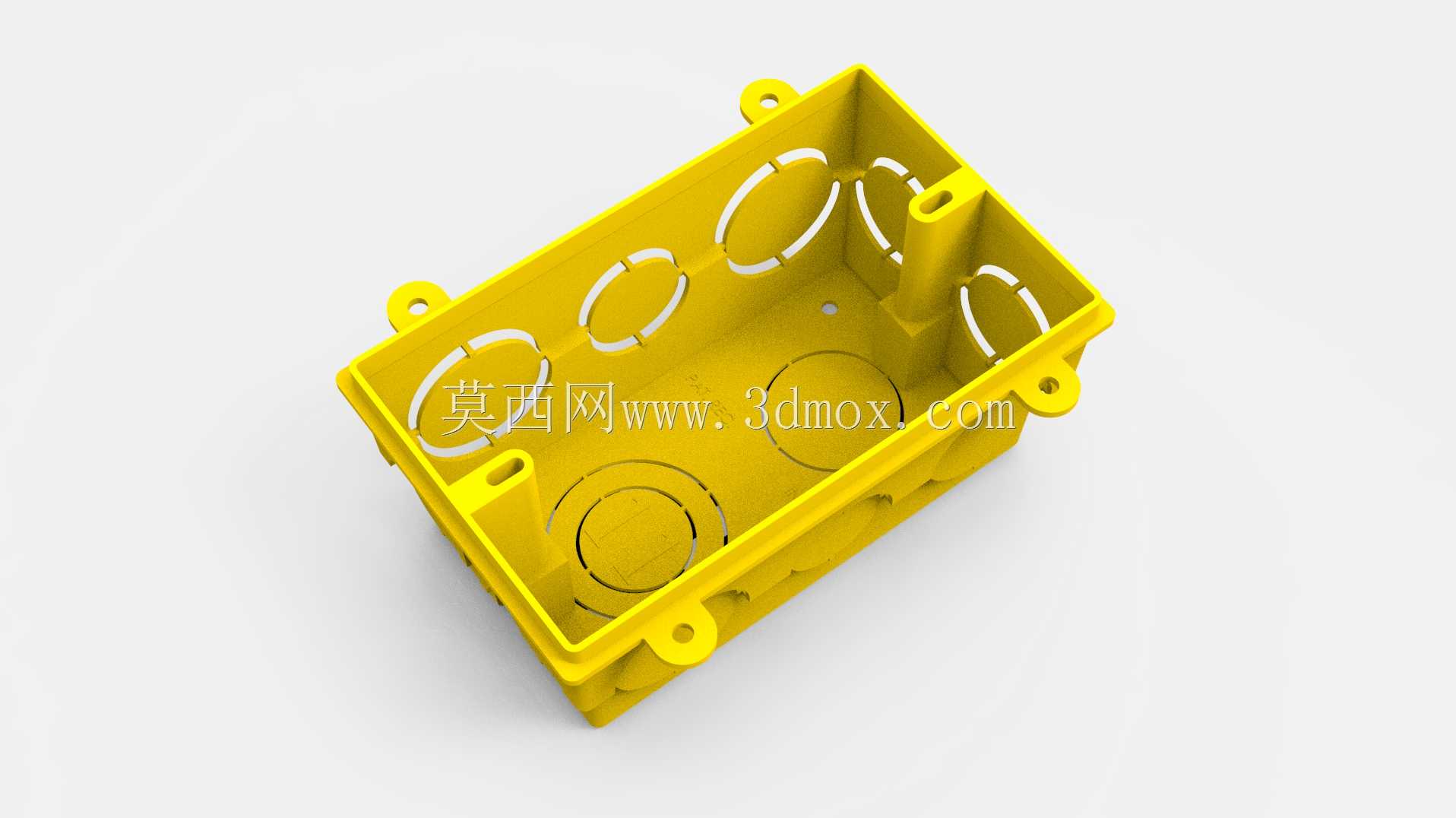

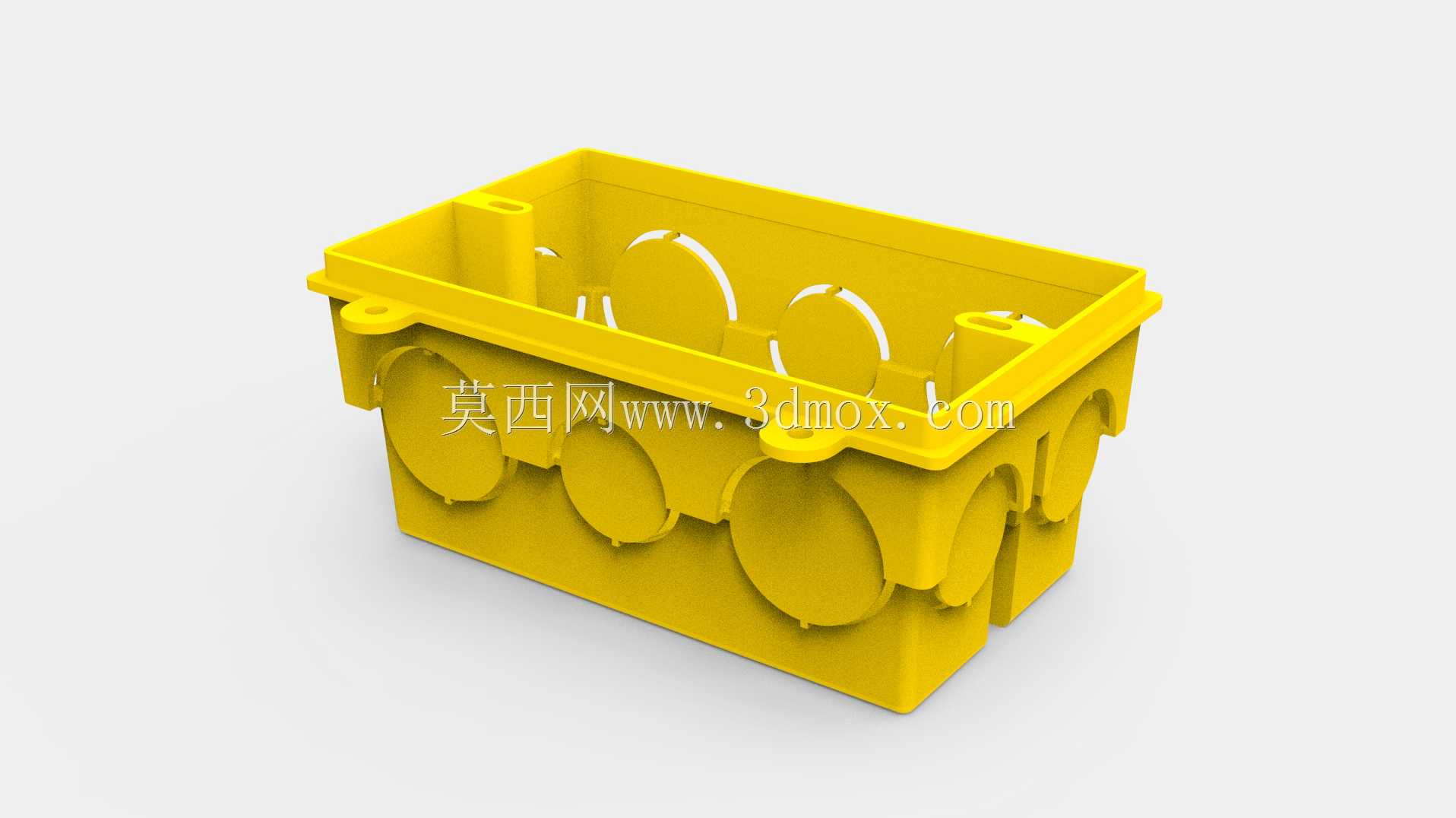

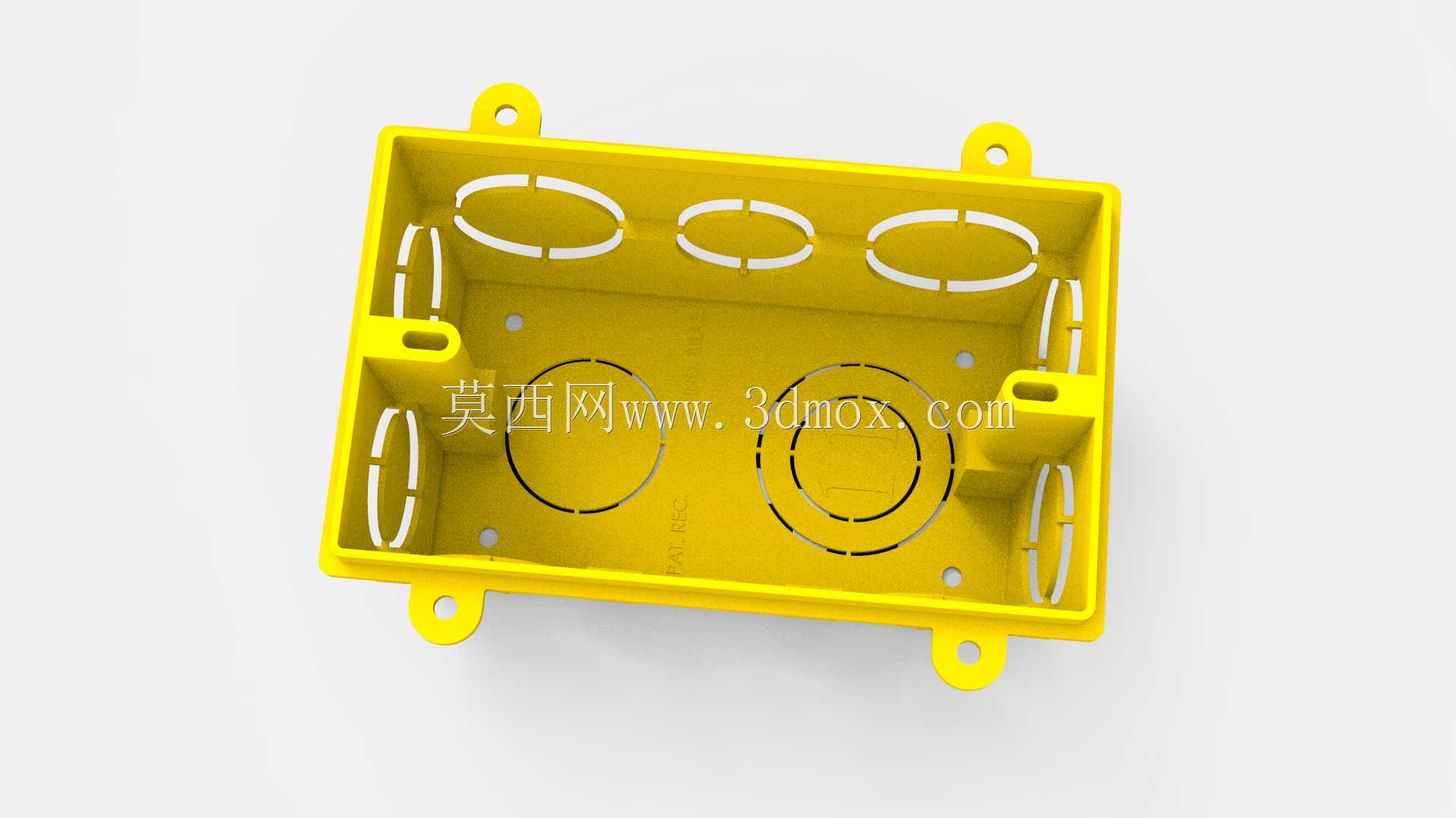

这款暗装接线底盒是民用建筑电气布线场景中的核心配套配件，主要应用于住宅、商业办公空间的墙体内部预埋环节，承担开关、插座点位的线缆收纳、接头防护与面板固定承载功能，是室内低压配电布线系统中不可或缺的基础防护构件。在实际施工场景中，该底盒会在墙体砌筑或墙面抹灰阶段提前预埋入墙体内部，外部与墙面齐平，后期穿线作业时将强电或弱电线缆引入盒内，完成线缆接头的缠绕、绝缘包裹后，再将开关或插座面板通过螺丝固定在底盒的预设安装柱上，既能够为线缆接头提供封闭的防护空间，避免水泥砂浆、灰尘潮气侵入接头位置引发线路短路、绝缘失效问题，也能为面板提供稳定的安装支撑，防止面板长期使用后出现松动凹陷。从功能特性来看，这款底盒采用高强度绝缘塑料一体注塑成型，整体为敞口长方体结构，盒体侧壁预留了多组不同规格的敲落孔，施工时可根据穿线方向、穿线数量灵活敲除对应位置的孔位盖板，适配不同走向的布线需求，无需额外开孔切割，大幅提升现场施工效率；盒体内部设置了多道弧形线缆卡位结构，穿线后可将线缆有序卡入卡位，避免盒内线缆杂乱缠绕，给后期线路检修、面板安装预留充足操作空间；盒体敞口边缘设置了外翻的定位边，预埋时能够贴合墙面模板或抹灰层基准，有效控制预埋深度，避免底盒陷入墙体过深导致面板无法安装。在设计思路上，这款底盒充分考虑了现场施工的容错性与长期使用的可靠性，安装柱采用内嵌金属螺母的结构，相比纯塑料螺柱能够反复拆装而不出现滑牙问题，适配多次检修拆装的使用需求；盒体外部设置了多道环形加强筋与防滑凸纹，预埋入水泥砂浆后能够与墙体形成紧密的咬合结构，避免长期使用后底盒出现松动旋转；侧壁的敲落孔采用环形减薄槽设计，敲除时边缘整齐无毛刺，不会划伤线缆外层绝缘皮。从安装边界尺寸来看，这款4x2规格的底盒对应四位面板安装位，整体长宽尺寸适配常规86型四位面板的安装孔距，盒体深度适配常规住宅墙体的预埋厚度，既能够容纳足够长度的线缆接头余量，也不会因为深度过大导致墙体开槽过深破坏墙体结构，盒体之间还可以通过侧边的拼接结构实现多盒并排安装，精准控制相邻底盒的间距，保证后期多联面板安装后缝隙均匀美观。
