数控机床用1560工业铝型材结构设计

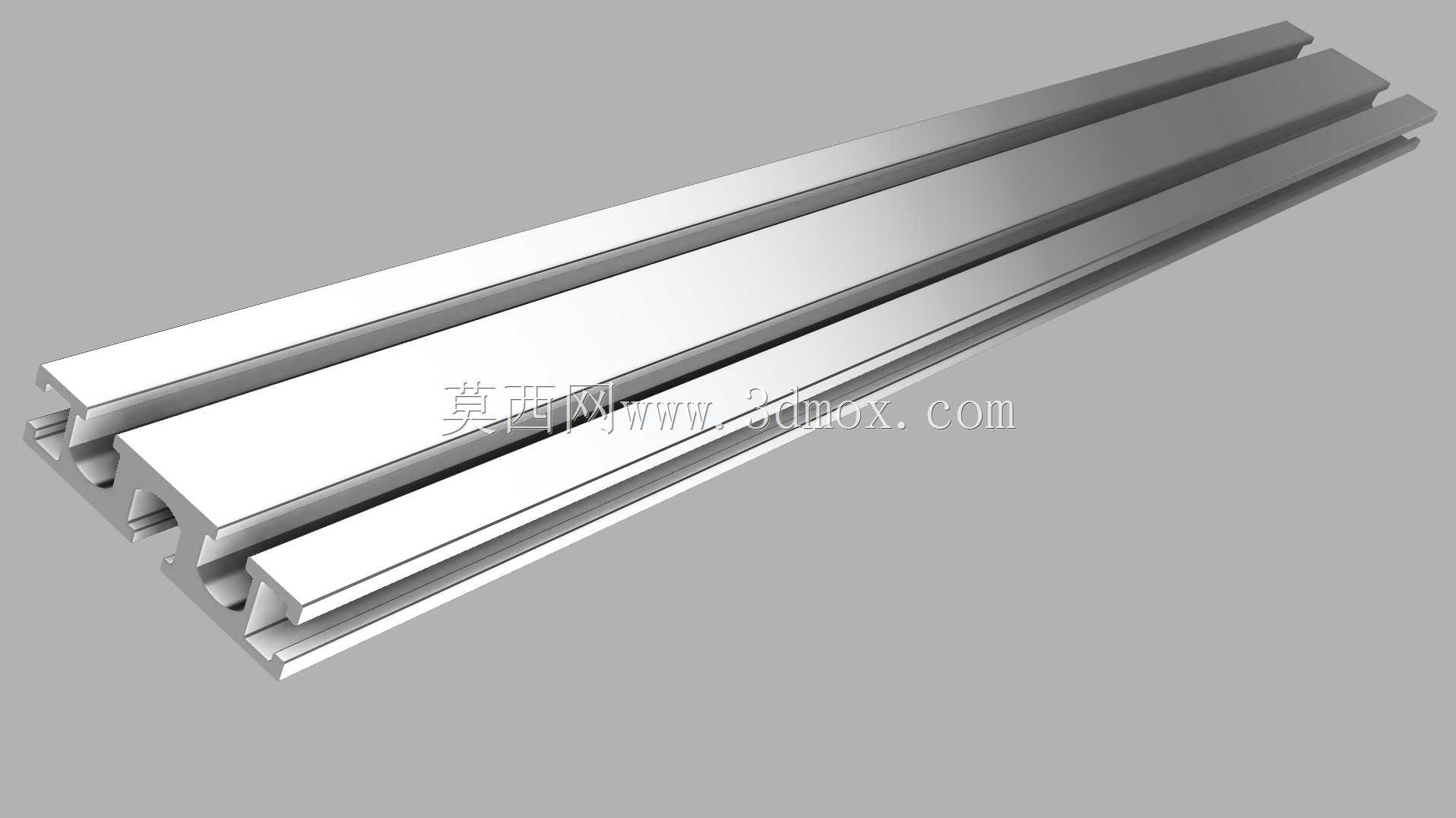

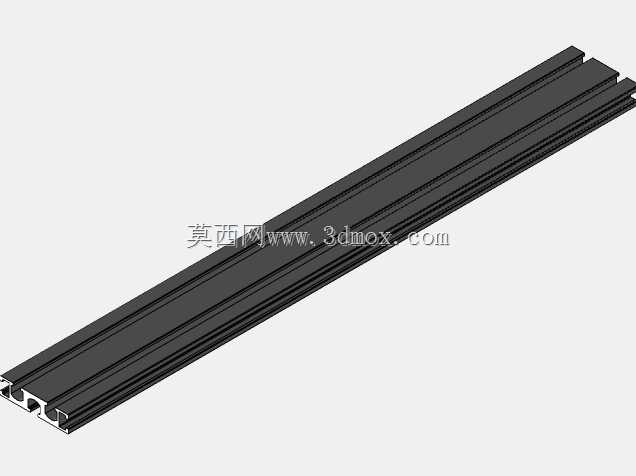

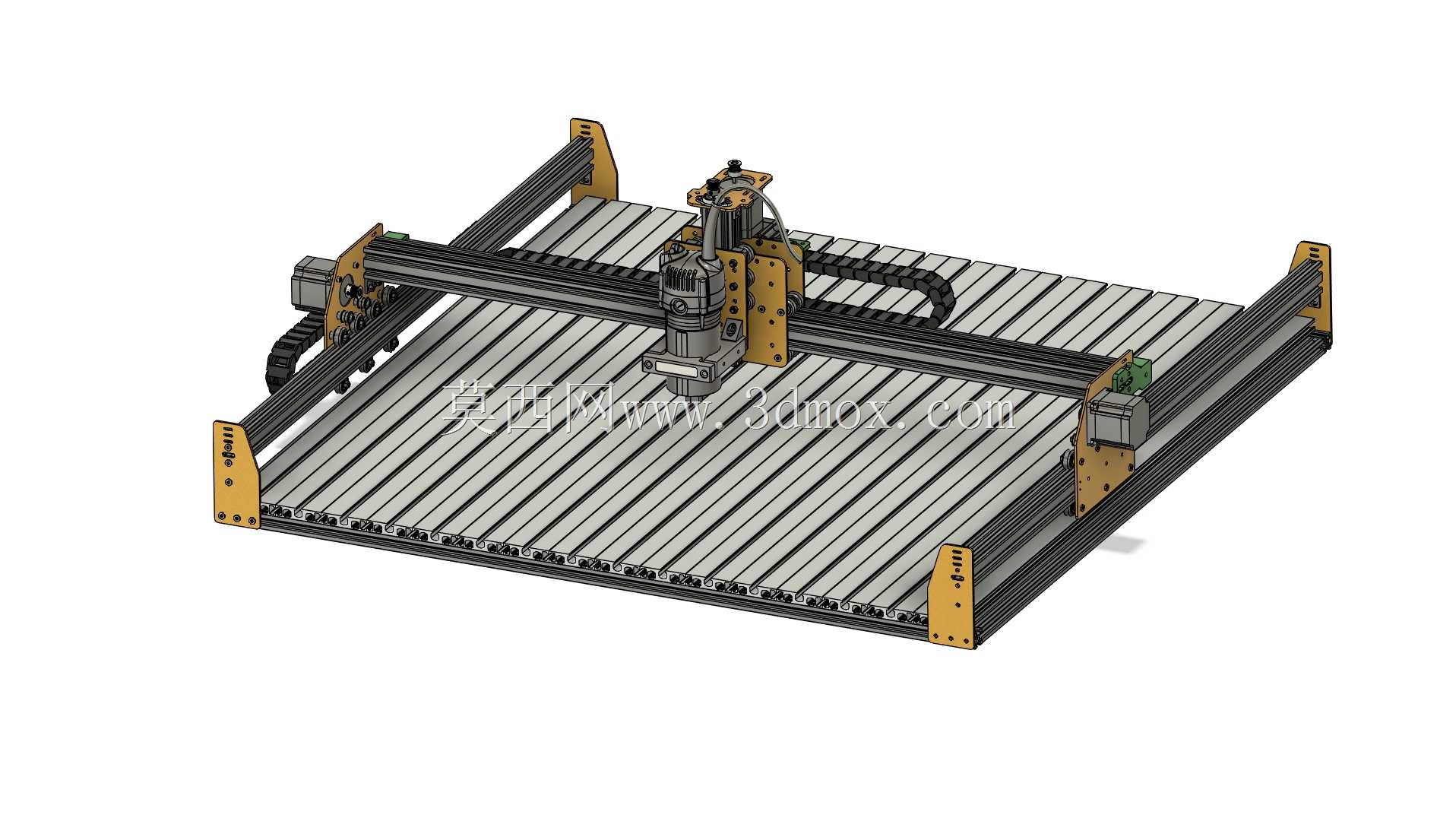

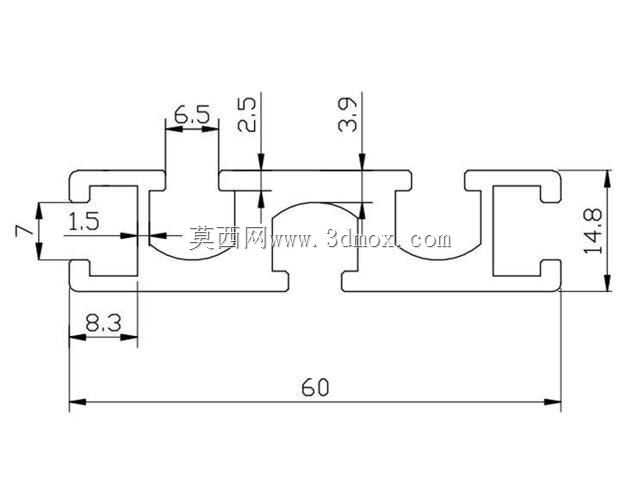

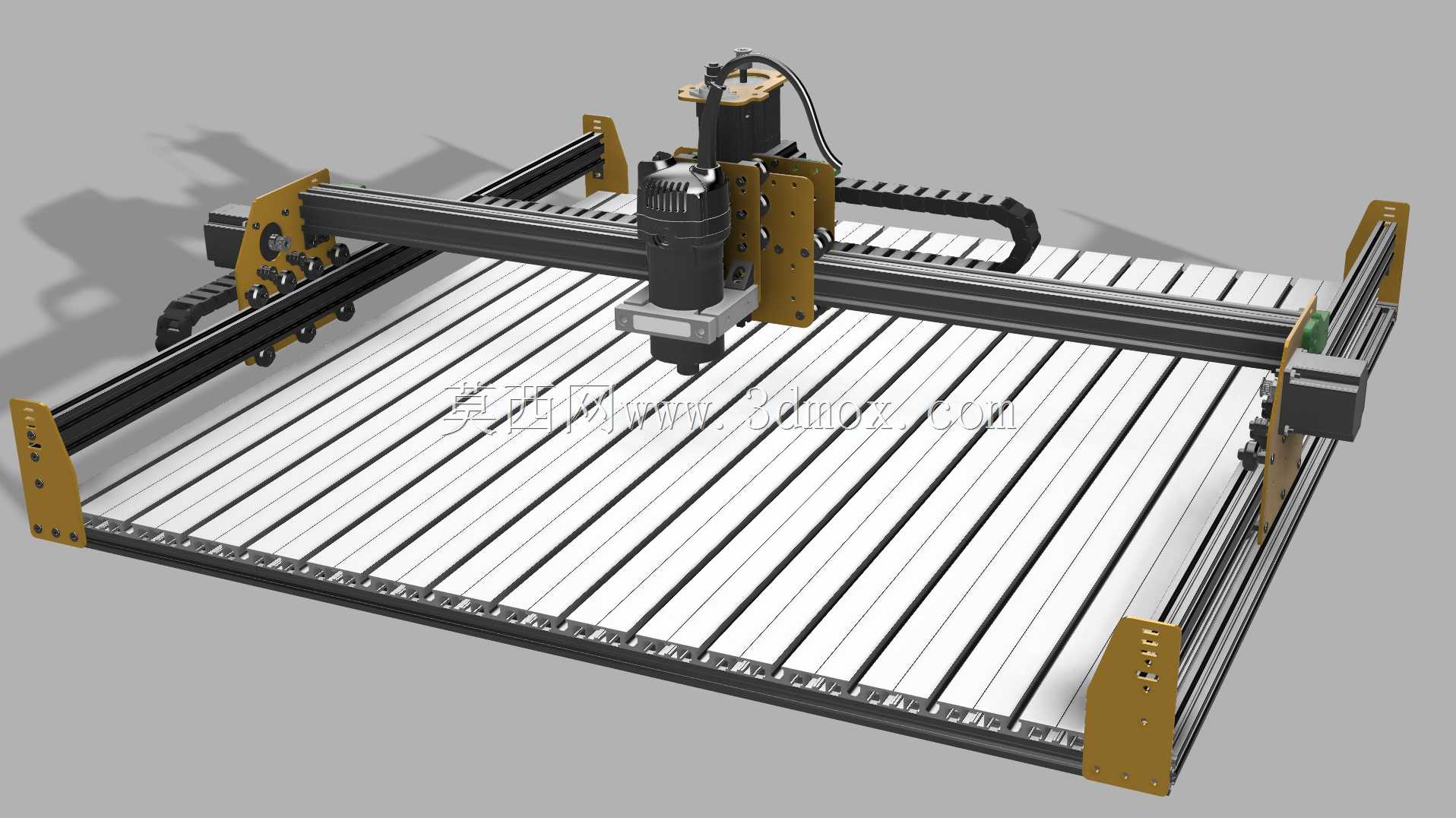

这款1560规格铝型材主要面向数控机床的床身配套、运动模组搭建场景设计，是机床进给轴导向支撑、防护框架搭建、辅助工装安装的核心基础构件，在数控铣床、数控雕刻机、小型加工中心的线性运动单元中应用广泛，可直接作为滑台移动的承载基体，也可拼接组合成机床的外围防护架、走线架、工件承托支架，适配轻载到中载的机床运动载荷需求。从实际用途来看，该型材承担着承载运动滑台、固定导轨齿条、引导运动方向、分散加工震动的多重作用，区别于普通建筑用铝型材，其截面结构经过针对性力学优化，能够承受机床加工过程中产生的径向切削力与轴向进给力，避免运动过程中出现型材形变导致的加工精度偏差。在功能特性上，这款铝型材采用多腔室截面设计，沿长度方向设置多道平行的T型安装槽，无需额外焊接打孔，即可通过配套T型螺栓快速安装导轨、行程开关、拖链、防护挡板等机床配件，安装位置可沿型材长度方向任意调整，适配不同行程的机床轴系搭建需求；型材表面经过阳极氧化处理，具备良好的耐磨与抗腐蚀性能，长期接触切削液、机床润滑油也不会出现表层锈蚀剥落的问题，能够适应车间复杂的加工环境。从设计思路层面，这款型材的截面布局充分考虑了机床安装的兼容性，槽口尺寸匹配行业通用的工业铝型材配件标准，可与同系列其他规格铝型材实现无缝拼接，无需定制特殊转接件；内部的加强筋布局经过力学仿真优化，在控制型材整体重量的前提下，最大化提升截面的抗弯模量与抗扭刚度，相比同重量的钢制方管，其直线度保持能力更优，且自身重量更轻，能够降低机床运动轴的惯量，提升运动响应速度。在外形尺寸与安装边界上，这款型材截面宽度为150mm、高度为60mm，长度可根据机床实际行程需求裁切，型材两侧的安装槽中心距遵循标准工业铝型材孔距规范，配套的线性导轨安装基准面经过高精度挤压成型，出厂直线度控制在每米0.1mm以内，安装时无需额外铣削基准面即可直接装配导轨，能够大幅缩短机床的装配调试周期；型材端部可配套专用端盖与连接板，实现多根型材的垂直、平行拼接，拼接后的整体框架平面度偏差可控，不会出现装配应力导致的型材变形，适配数控机床对基础构件高精度、高稳定性的装配要求。
