黄铜外螺纹液压油路压力开关结构

这款压力开关是液压与气动控制系统中十分常见的压力检测与通断控制元件，广泛应用在工程机械液压回路、润滑系统、燃油供给管路、工业气动控制生产线、小型制冷设备压力保护回路等场景中，核心作用是实时监测管路内部流体压力，当压力达到预设阈值时，触发内部触点的通断动作，以此实现压力超限报警、泵组启停控制、回路保护联锁、负载切换等功能，避免系统因压力过高出现管路爆裂、密封件损坏、元件过载等故障，也可防止压力过低导致的执行元件动作无力、润滑失效等问题。

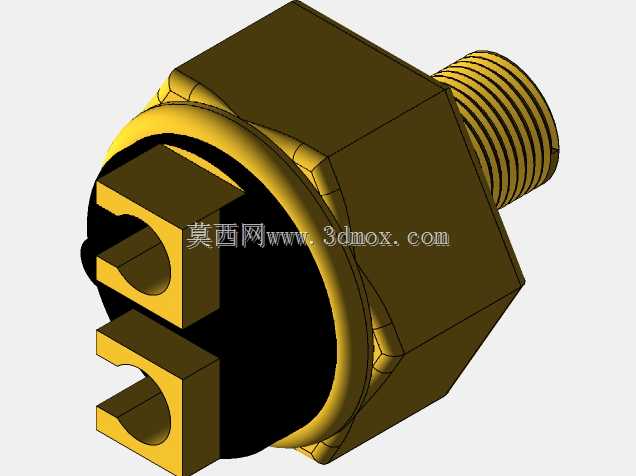

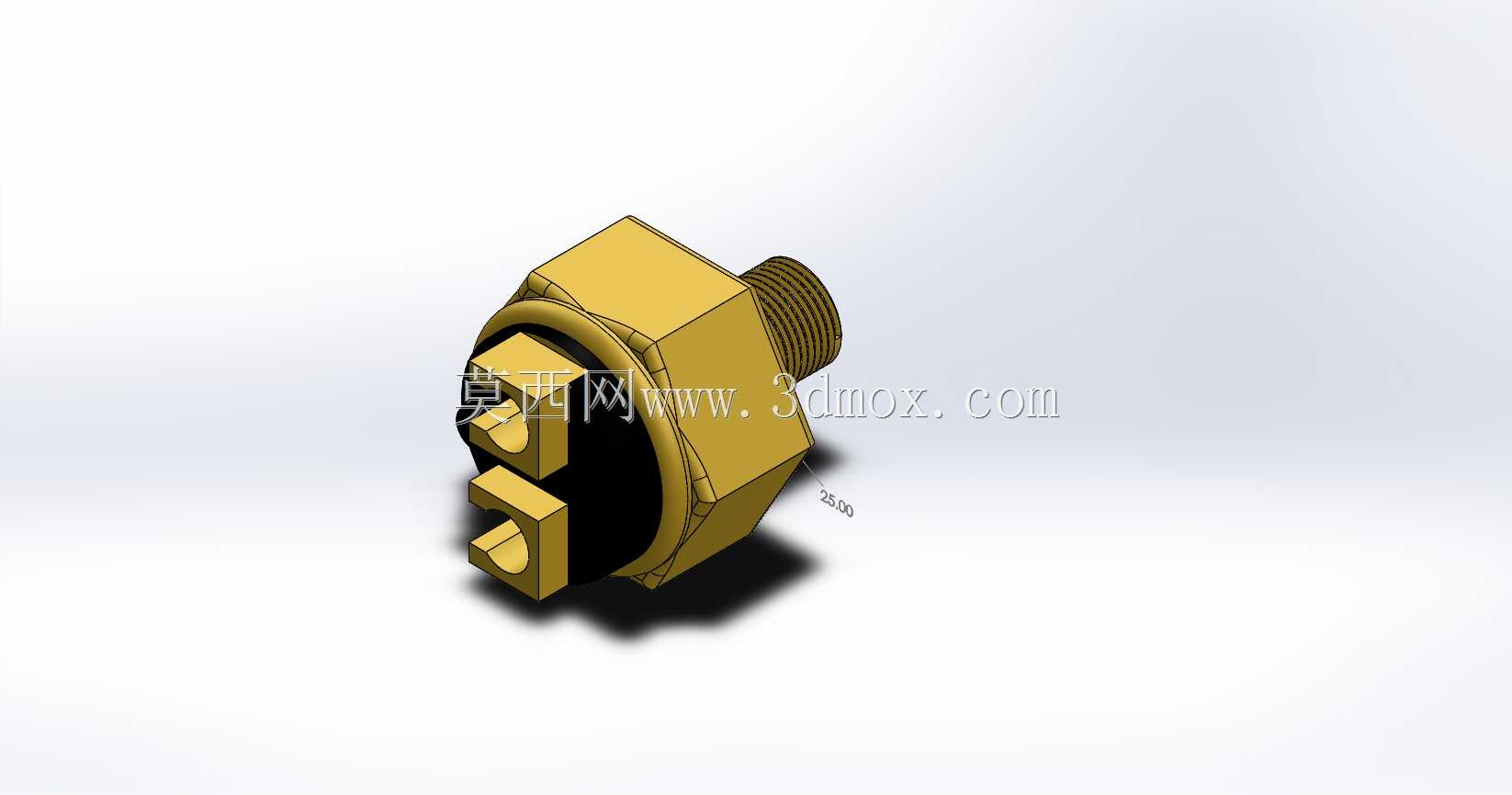

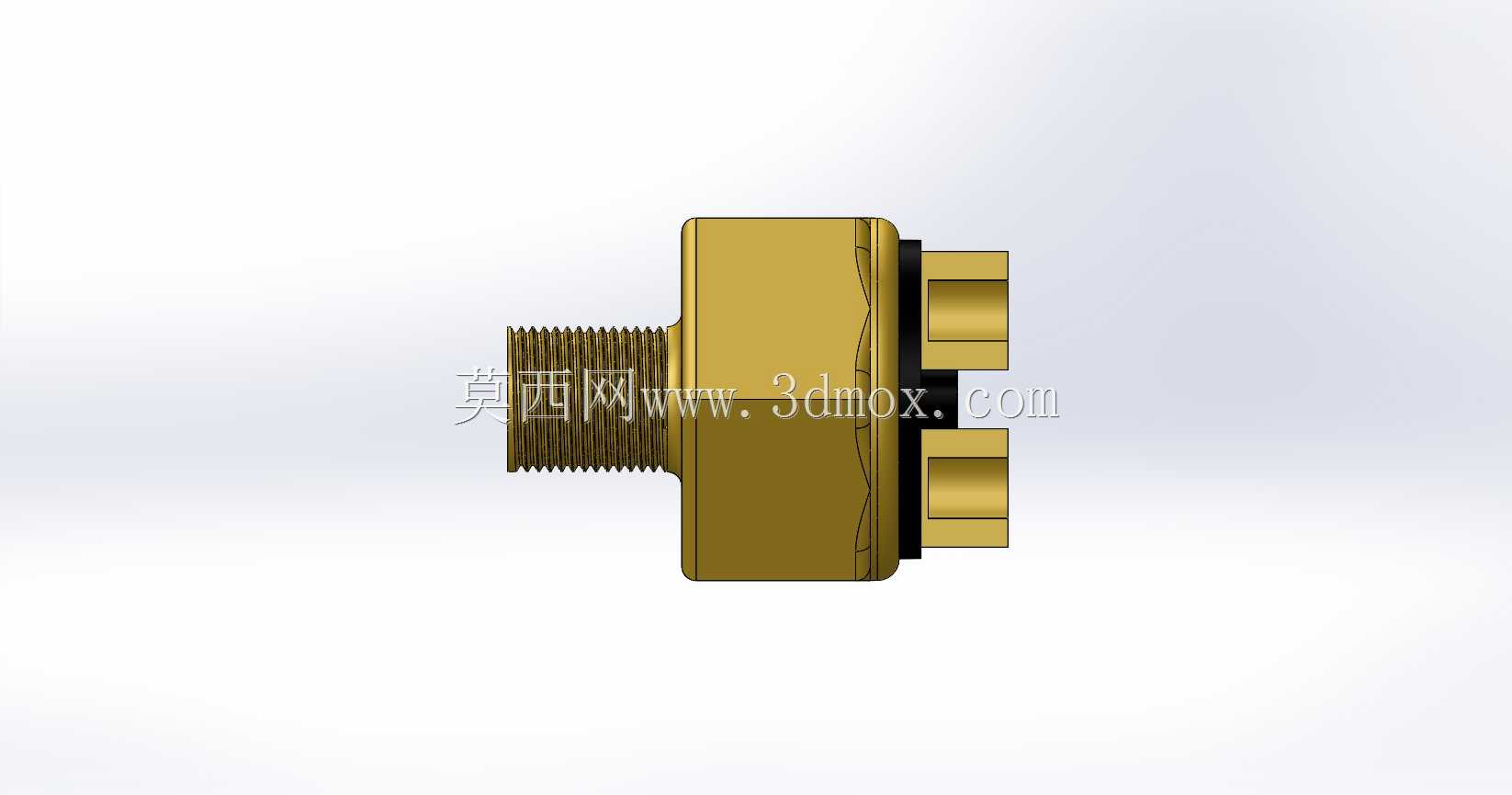

从结构设计来看，这款压力开关采用黄铜作为主体外壳材质，黄铜具备优异的切削加工性能、耐压抗腐蚀特性，适配矿物液压油、润滑油、轻质燃油、压缩空气等多种常见工业流体介质，长期在油路环境中使用不易出现锈蚀、结垢问题。主体一端设计有标准外螺纹接口，这是产品的压力引入端，安装时可直接拧入预设了对应内螺纹的管路接头或阀块安装孔中，螺纹根部预留了密封结构的安装空间，可搭配组合密封垫圈或生料带实现端面与螺纹的双重密封，避免高压流体泄漏，安装后整体突出安装面的长度较短，不会在紧凑的阀组布局中与周边管路、元件产生空间干涉。

主体另一端为电气接线端，设计了两个凸起的快接接线柱，可直接适配标准插簧端子，无需额外加工接线端子就能快速完成线路连接，接线端与压力腔之间设置了可靠的绝缘隔离结构，既可以避免流体渗漏到接线侧引发短路风险，也能保证电气触点与金属外壳之间的绝缘性能，满足工业电气安全要求。内部核心采用膜片式或活塞式压力感应结构，当流体从螺纹端进入压力腔后，压力作用在感应元件上克服内部弹簧预紧力，推动推杆触发微动触点动作，通过调整内部弹簧的预压缩量，就可以灵活设定开关的动作压力值，适配不同系统的压力控制需求。

在安装边界上，这款压力开关的主体为六角外形，可使用普通开口扳手直接完成拧紧操作，无需定制专用工装，接线端的两个接线柱间距符合低压电气的安全间隙要求，接线完成后可配套小型防护套覆盖接线部位，避免现场油污、灰尘堆积引发的接触不良问题。整体结构紧凑，没有多余的外置结构，在空间局促的小型液压站、工程机械阀组、设备内部油路板上都能顺利安装，动作响应速度快，触点通断干脆，长期在压力波动的工况下也能保持稳定的动作精度，不会出现压力漂移、触点粘连等问题，是流体压力控制系统中可靠性较高的基础控制元件。
