多安装位折弯加强钣金连接支架结构

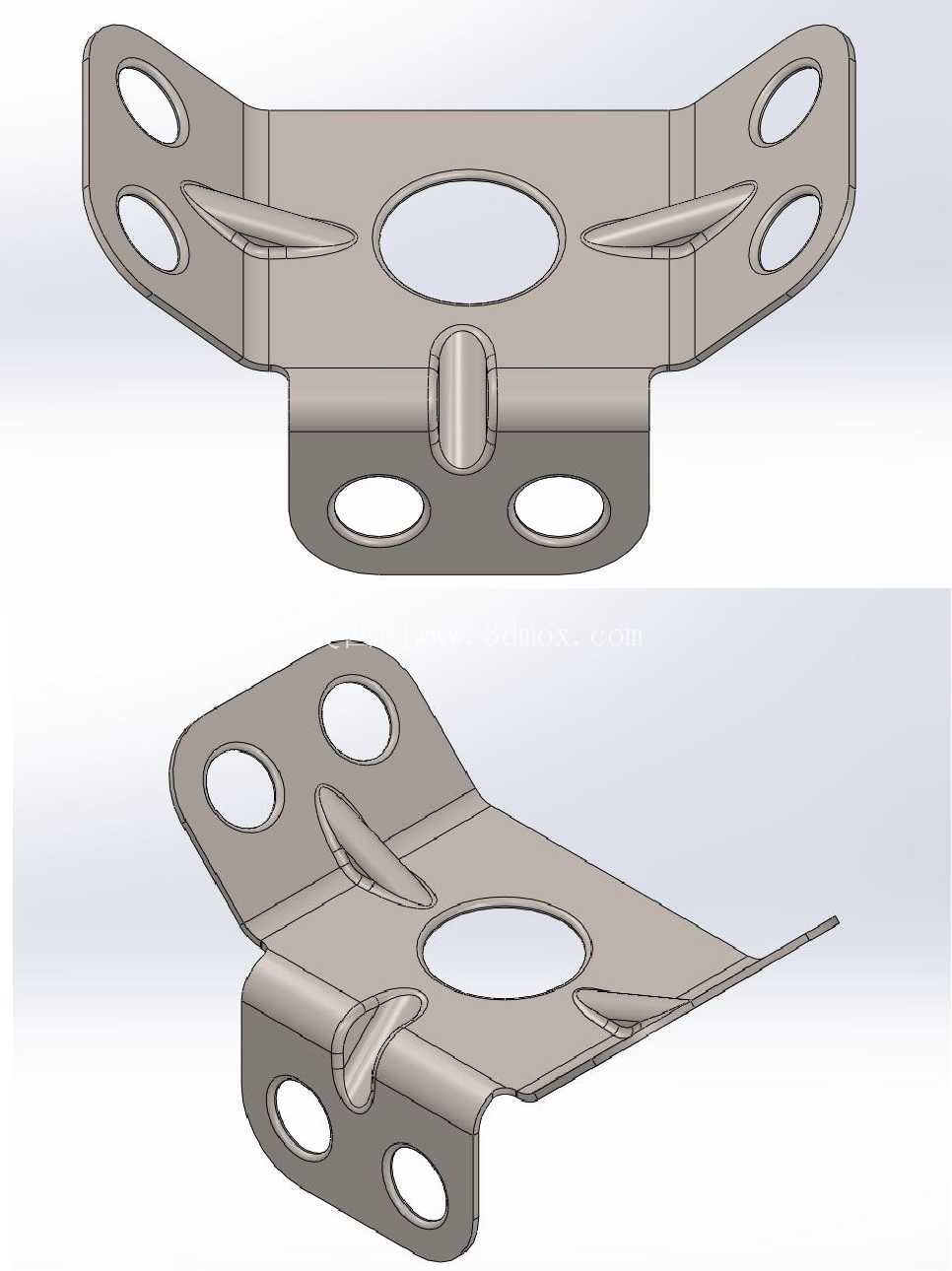

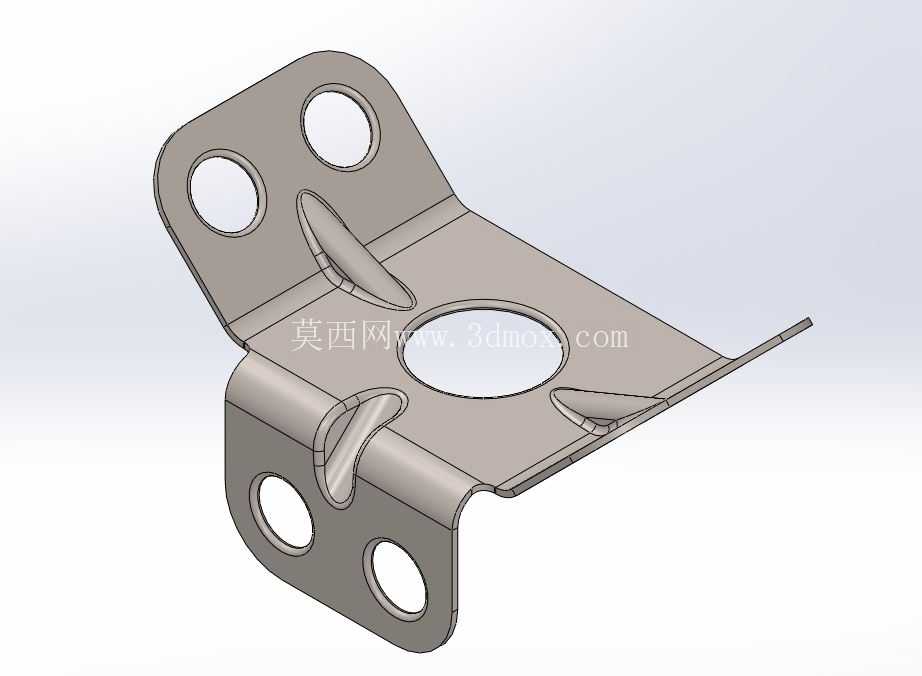

　　这款折弯成型的钣金连接构件，在工业装配场景里主要承担跨部件的载荷传递与位置固定作用，常见于动力设备外围护结构连接、小型机电设备内部组件挂载、输送线侧边附件安装等场景，替代传统焊接角码的同时，能通过预成型的结构减少现场焊接的形变与防锈处理工作量。从结构设计逻辑来看，整体采用多次折弯成型的Z型折边布局，三个互相垂直的安装面分别对应不同方向的装配需求：竖直方向的两个折边各预留两个圆形通孔，用于穿过螺栓与被连接件完成锁附，水平承载面中心预留大尺寸通孔，既可以作为管线穿过的过孔，也能适配大规格紧固件的安装需求，或是为需要嵌入安装的小型元件预留避让空间。

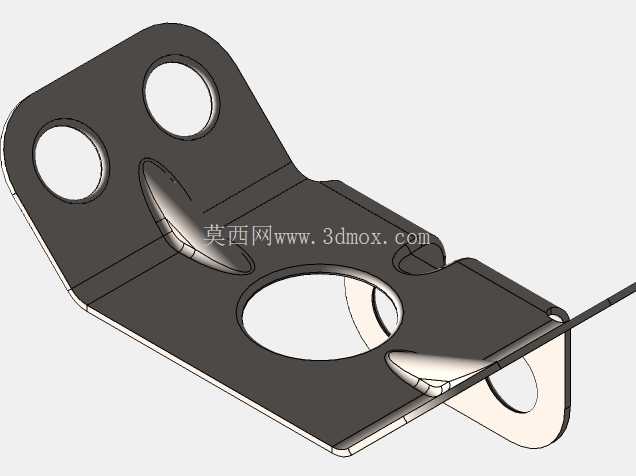

　　为了抵消薄板折弯后承载面易变形的问题，设计时在三个折弯过渡区域分别冲压出凸起的加强筋结构，筋条沿折弯受力方向布置，不需要额外增加板材厚度就能大幅提升折边位置的抗弯折刚度，避免长期受载后出现折弯角开裂、安装面翘曲导致的连接松动问题。从安装边界来看，构件的所有安装孔均采用等直径圆孔设计，孔位间距按照通用五金配件的常用安装模数设置，不需要额外加工定制孔位就能适配多数标准型材、设备机壳的预装螺柱位置；水平安装面末端延伸出的窄边结构，是为了在狭窄装配空间里提供辅助定位的卡位，安装时可以先将该窄边卡入被连接件的预留槽内完成预定位，不需要人工全程托举构件就能拧紧紧固件，大幅提升狭小空间内的装配效率。

　　板材边缘全部做了压边钝化处理，没有裸露的剪切毛刺，避免装配过程中划伤操作人员或是划破相邻部件的线缆防护层。在实际选型应用中，这类钣金支架不需要额外做表面处理就能用于普通室内干燥环境的设备装配，如果是用于户外或是有腐蚀介质的场景，只需要在成型后做镀锌或是喷塑处理即可，结构本身不需要做任何改动。设计阶段的折弯工艺预留了合理的回弹补偿量，成型后三个安装面的平面度可以控制在普通装配要求的公差范围内，不需要后续额外的校形工序，冲压成型的加强筋与板材为一体结构，不存在焊接加强筋带来的应力集中问题，长期受交变载荷的工况下也不容易出现焊缝开裂的失效问题。

　　不同安装面的孔位布局做了差异化设计，避免安装时出现方向装反的问题，竖直折边的两个孔位靠近折边根部布置，能减少螺栓受载时的力臂长度，降低板材局部的压应力，避免长期受载后孔位出现拉长变形。水平承载面的大孔周边没有设置凸起翻边，是为了保证贴合安装时的平面度，当需要在该位置安装传感器、小型阀件等元件时，元件底面可以完全与支架表面贴合，不会因为翻边凸起出现安装间隙导致的定位偏差。整体结构没有复杂的曲面特征，全部采用冲压、折弯工艺就能完成量产，单工序模具即可完成所有孔位与加强筋的冲压，后续折弯工序只需要简单的定位工装就能保证成型尺寸一致性，量产时的加工效率高、单件成本低，适合作为通用连接配件在各类小型设备、工装夹具、非标自动化设备中批量使用。在装配公差匹配上，所有安装孔的直径都比对应规格的螺栓大0.5-1mm，能够补偿被连接件上的孔位加工误差，降低装配时的对孔难度，即使相邻部件的安装孔存在少量位置偏差，也能顺利完成紧固件安装，不会出现孔位错位无法装配的问题。
