车间产线用电动皮带输送设备结构

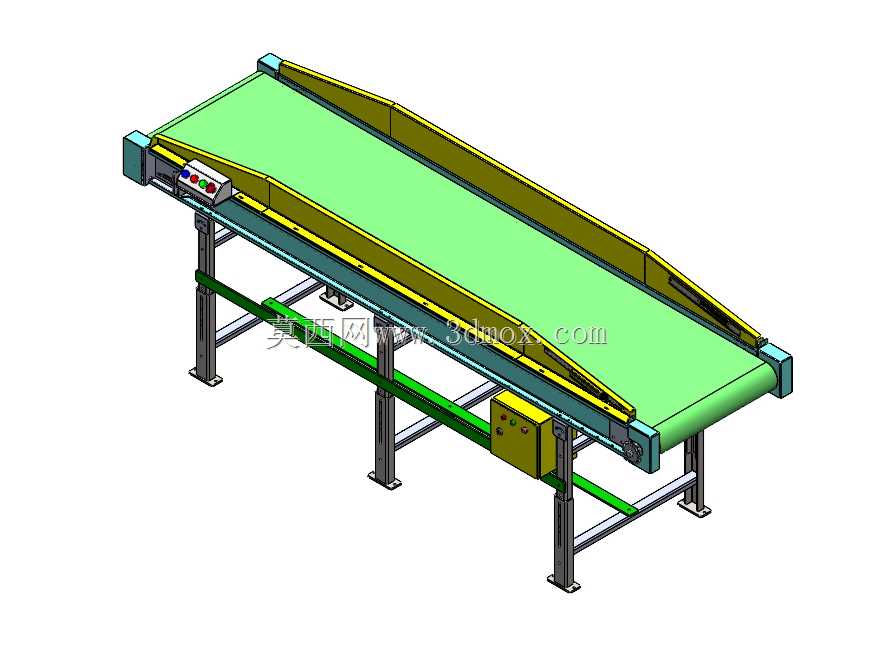

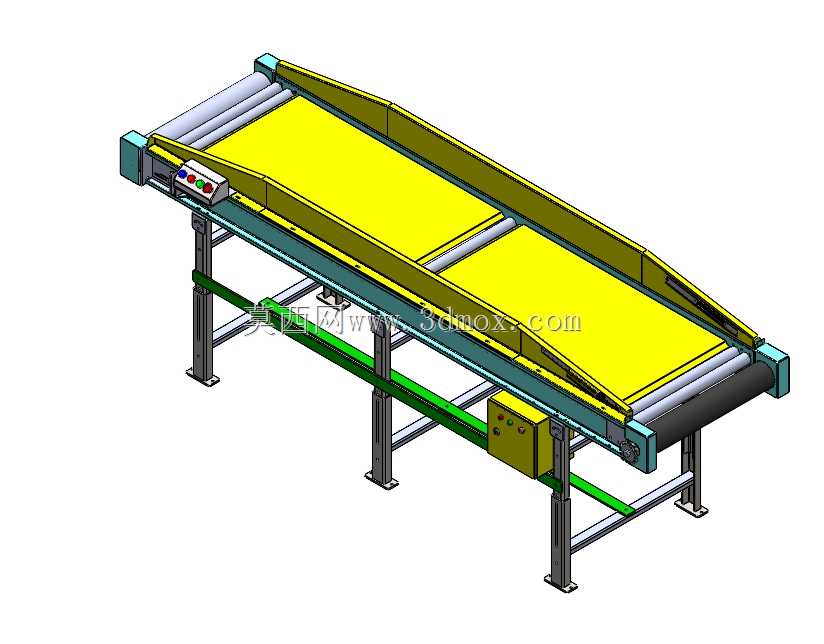

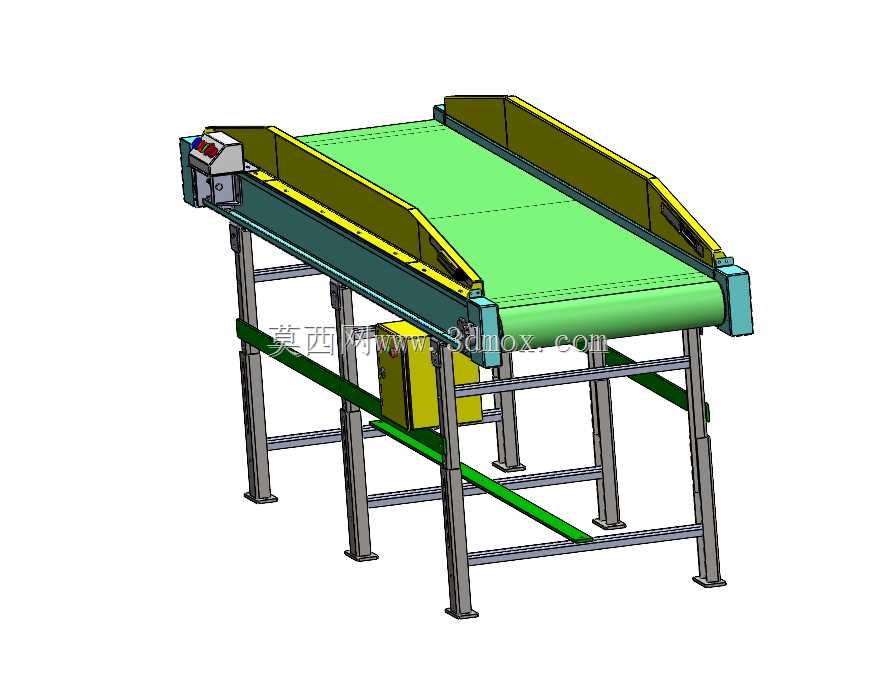

　　这款电动皮带输送结构，主要面向离散制造车间的工序间物料转运场景，在3C电子装配、五金零件加工、轻工产品包装等产线中，承担不同工位间的工件传递任务，可衔接加工设备、检测工位、包装工位，替代人工搬运实现物料的连续流转，降低工序间的等待损耗。设备采用平皮带作为承载构件，支撑结构搭配辊道与钢制床身，辊道排布兼顾承载能力与运行阻力，钢制床身通过型材焊接后做时效处理，避免长期负载下的结构变形，保障皮带运行的平面度，即使输送不同负载的工件，也能保持平稳运行状态，不会出现皮带跑偏、物料滑落的问题。两侧设置的挡边结构，可限制物料在输送过程中的横向位移，针对小型零散零件、带一定倾角的输送场景，能有效避免物料从侧边掉落，

　　挡边高度可根据实际输送物料的尺寸做适配调整，无需改动主体支撑结构。驱动单元布置在设备下部的支架侧方，通过减速机构带动主动辊转动，张紧结构设置在从动辊端，可通过调节螺栓调整皮带张紧度，补偿皮带长期运行后的拉伸量，降低日常维护的调整难度。支撑腿采用方管焊接结构，底部配置可调脚杯，可适应车间地面的不平整工况，安装时可根据前后衔接设备的高度差，调整支腿的安装高度，满足不同产线的高度对接需求，支腿间设置横向连接杆，提升整体框架的抗扭刚度，避免设备运行过程中出现晃动。控制按钮盒布置在设备侧方的易操作位置，集成启动、停止、急停功能，操作人员可在上下料位置就近控制设备运行，无需往返总控柜操作。设计过程中优先考虑了模块化拆分逻辑，主体框架、辊组、

　　驱动单元、护边均可独立拆分，便于三维建模时的参数化调整，也方便现场安装时的转运与组装，各部件的安装边界预留了足够的紧固件操作空间，不会出现装配干涉问题。设备的输送宽度、长度可根据产线实际布局做参数化调整，标准段长度可拼接延长，适配不同车间的场地布局，皮带运行速度可通过驱动端的调速机构调整，匹配不同产线的生产节拍，既可以用于轻载小零件的高速输送，也可用于中等负载工件的低速平稳转运。
