泵用弹簧式机械密封组件结构设计

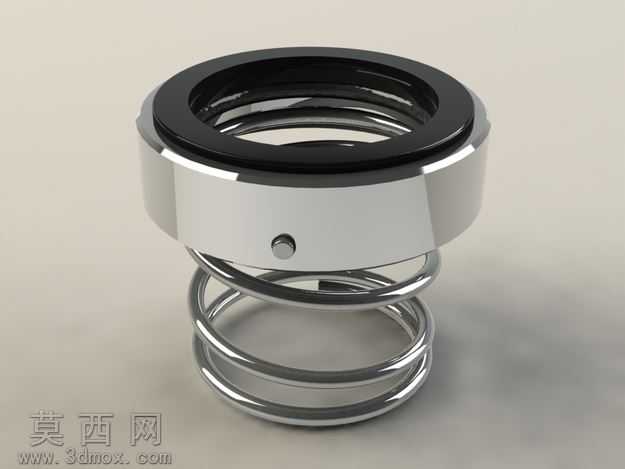

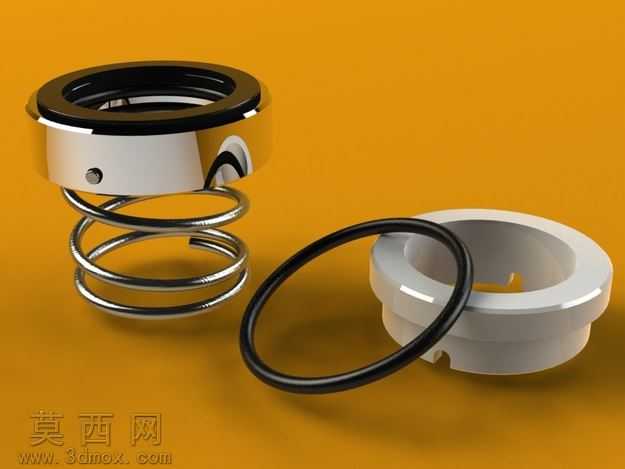

本模型为泵用弹簧式机械密封组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械密封的实际装配逻辑，将整套密封拆分为静环组件、动环组件、补偿弹簧三大核心模块分别构建，各零件间的配合公差预留符合机械密封行业的常规设计标准，可直接用于装配干涉校验与结构原理演示。渲染环节采用哑光工业灰作为背景基底，金属类零件分别赋予差异化材质：上下两组密封环采用高光亮面硬质合金材质，调整反射粗糙度参数模拟碳化钨密封面的高光质感，清晰展现密封端面的平整加工特征；中部动环座采用哑光不锈钢材质，表面添加细微的车削纹理，还原金属机加工后的真实触感；底部补偿弹簧采用镀镍弹簧钢材质，设置合适的金属反射度与螺旋纹理凹凸贴图，精准呈现弹簧螺旋升角、节距、丝径的细节特征，渲染时采用三点布光方案，主光源从侧上方45度投射，勾勒各零件的轮廓边界，辅助光源补全暗部细节，避免金属零件出现死黑区域，顶光弱化阴影硬度，让整套组件的爆炸视图层次分明，清晰展现各零件的装配位置关系。结构设计上，该机械密封依靠底部弹簧提供轴向补偿力，推动动环与静环的端面紧密贴合，在泵轴运转过程中，动环随轴同步转动，静环固定在泵体腔体上，两端面间形成极薄的液膜实现密封效果，建模时特意还原了动环上的传动销孔结构，用于传递扭矩带动动环随轴旋转，同时预留了弹簧的压缩行程空间，保证密封面出现磨损时弹簧可持续推动动环补偿磨损量，维持端面比压在合理区间。设计思路围绕泵轴轴封的实际工况展开，充分考虑旋转工况下的密封可靠性，整套模型无多余冗余结构，各零件的尺寸比例符合常规离心泵用机械密封的参数范围，既可以作为机械密封原理教学的演示模型，也可作为泵类产品设计时密封选型的参考结构，帮助设计人员快速理解弹簧式机械密封的装配逻辑与工作原理，规避密封结构设计中常见的补偿量不足、端面比压不合理等问题。
