手动调节式齿条齿轮传动组件结构

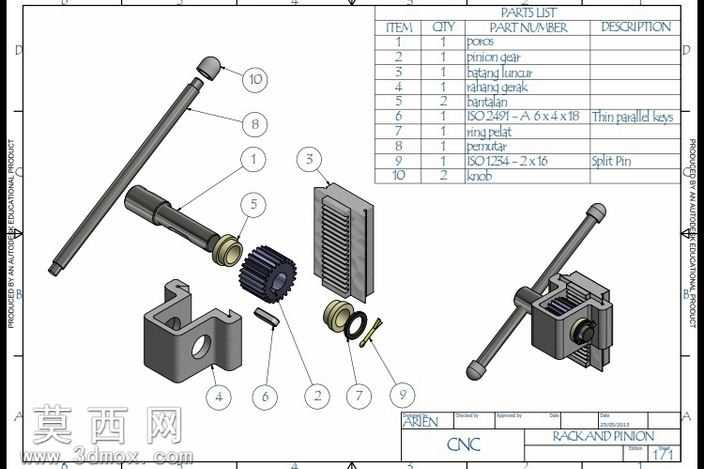

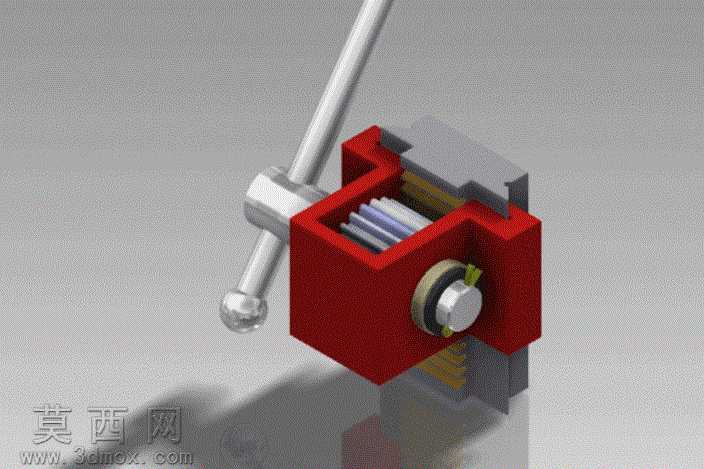

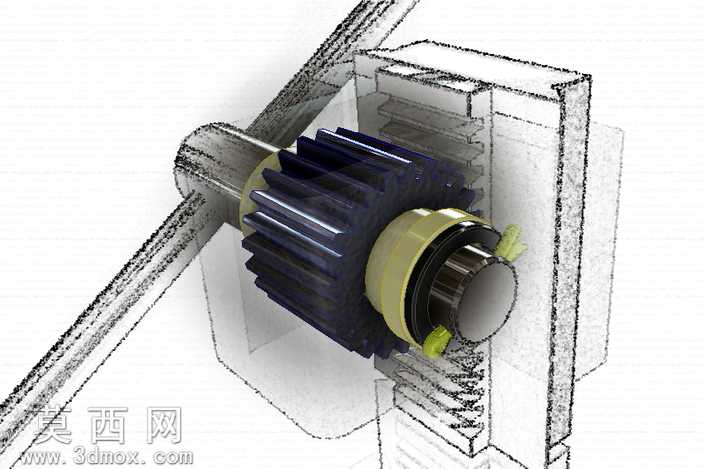

本作品为手动调节式齿条齿轮传动组件的三维建模成果，建模过程围绕机械传动的实际运动逻辑展开，首先完成核心传动零件的参数化构建：依据齿轮齿条啮合的标准齿形参数，绘制渐开线齿廓草图，通过拉伸、阵列等特征操作生成直齿圆柱齿轮与配套齿条的基础实体，保证齿距、模数等参数匹配，确保啮合传动无卡滞。随后构建组件的承载壳体，采用红色涂装的块状壳体作为支撑结构，壳体内部预留齿轮安装腔与齿条滑动通道，通过凸台、凹槽特征完成零件的定位限位设计，保证齿轮轴的转动自由度与齿条的直线滑动自由度符合运动要求。操作手柄部分采用金属质感材质设计，球形握把搭配长杆操作臂，通过轴孔配合与齿轮轴刚性连接，实现手动输入扭矩带动齿轮转动，进而驱动齿条做直线往复运动的传动逻辑。建模过程中对各配合面添加了贴合的装配约束，齿轮与齿条之间添加齿轮齿条机械配合，模拟真实的传动比关系，手柄与齿轮轴添加同轴心配合与锁定配合，壳体端盖与主体添加螺栓孔位的对齐约束，还原实际装配的工艺逻辑。渲染阶段采用工作室光照环境，为壳体赋予哑光红色塑料材质，齿轮、齿条、手柄赋予磨砂金属材质，端盖旋钮部分搭配黑色橡胶密封圈材质与银色金属端面材质，通过光影效果突出零件的结构层次与装配关系，清晰展现内部齿形啮合的细节。设计思路围绕手动微调的传动场景展开，整体结构紧凑，通过壳体包裹核心传动部件避免杂物进入啮合区域，手柄的力臂设计符合手动操作的施力习惯，可直观展示齿轮齿条传动将旋转运动转化为直线运动的核心原理，适合作为机械传动教学演示模型或小型手动调节机构的设计参考，建模过程中反复校验齿形啮合间隙，保证运动仿真过程顺滑无干涉，各零件的倒角、圆角细节均按照机械加工工艺要求添加，避免锐边结构，还原真实机械零件的加工特征。
