二级减速器上壳箱体结构设计

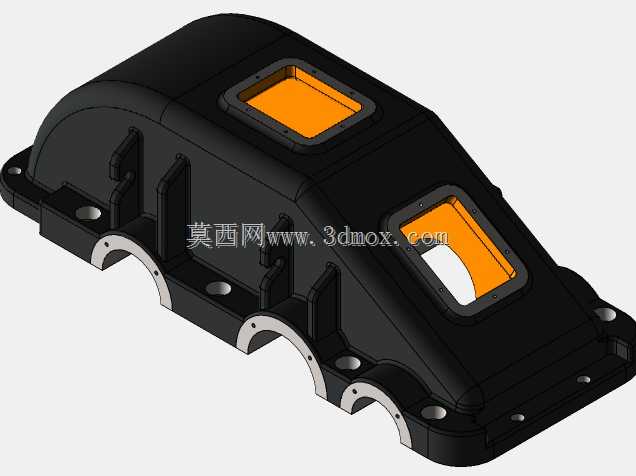

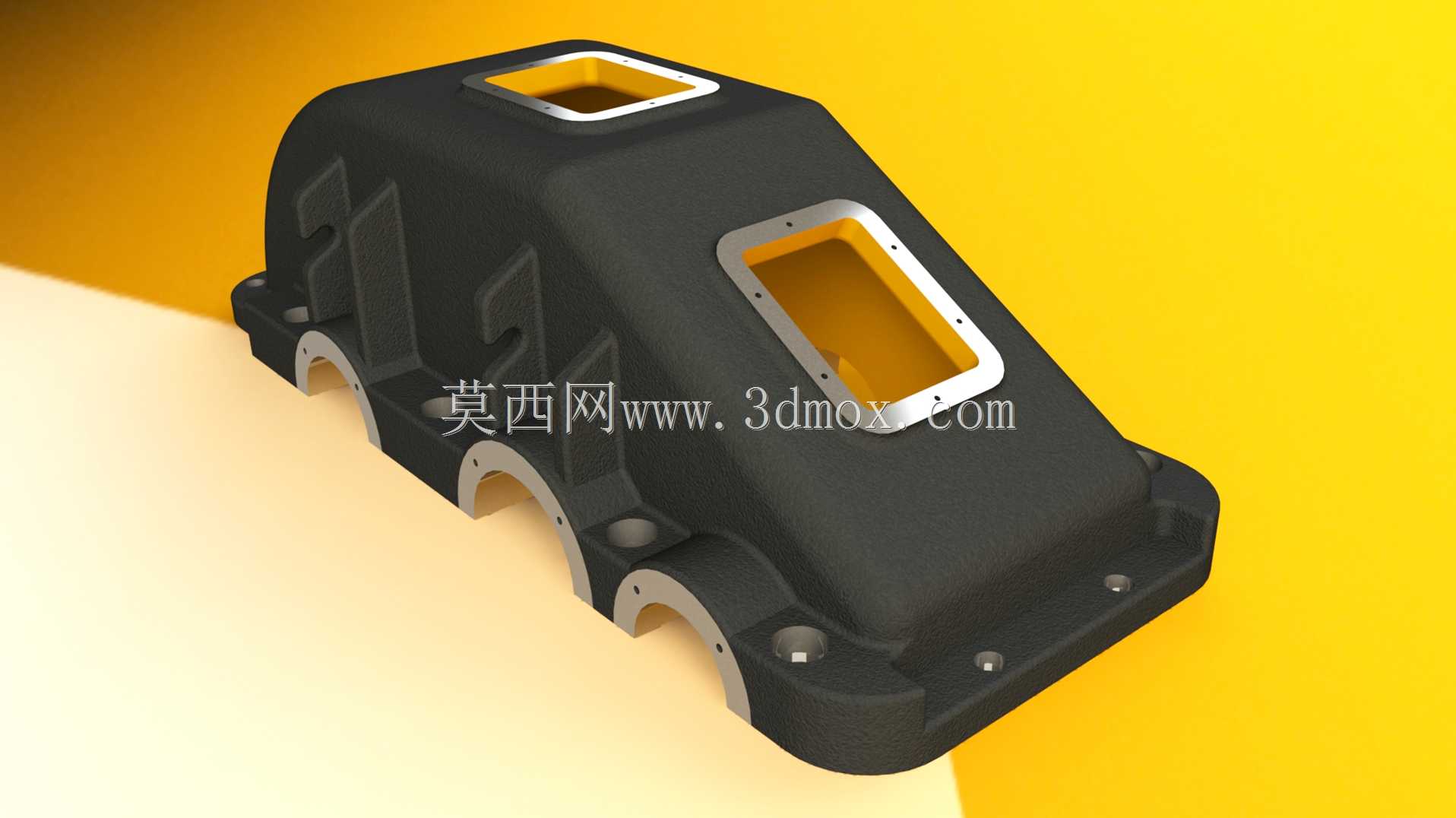

减速器上壳作为传动减速设备的核心防护与承载构件，广泛应用于工业生产线输送设备、矿山输送机械、轻工包装传动系统、起重设备走行机构等需要扭矩放大、转速匹配的机械传动场景中，是二级圆柱齿轮减速器不可或缺的组成部分，承担着容纳内部齿轮传动副、支撑轴承组件、密封润滑腔体、隔绝外界粉尘杂质侵入的核心作用，同时为整机提供安装定位的上部基准，保障传动系统运行过程中的结构稳定性与密封可靠性。该上壳采用一体化铸造成型后做精密机加工的工艺路线设计，整体为适配二级平行轴齿轮传动的弧形拱顶结构，拱顶造型既可以提升壳体的整体结构刚度，降低满负载运行时的箱体形变，也能为内部大直径齿轮的回转预留足够的安全间隙，避免齿轮运转过程中与壳体内壁发生剐蹭干涉。壳体侧面设置三个同轴的半圆轴承安装座孔位，对应二级减速器的输入轴、中间轴、输出轴的上部安装定位，每个座孔周边预留了轴承端盖的安装螺纹孔与密封槽位，可适配标准深沟球轴承或圆锥滚子轴承的安装固定，保障轴系运转的同轴度与支撑刚度。壳体上部开设两处带法兰凸台的窗口结构，较大的窗口为齿轮装配检修口，可在不拆解整机上下壳体的情况下完成内部齿轮啮合检查、润滑脂补充、小故障排查等维护操作，较小的窗口为透气与观察窗口，可安装透气塞平衡箱体内外气压，避免长时间运行后箱体内温度升高导致润滑油渗漏，同时可加装油标观察内部润滑油液位。壳体底部的对接法兰面做了加厚处理，沿法兰周向均匀布置螺栓连接孔，可与减速器下壳实现精准定位对接，法兰面预留密封胶条安装槽，装配后可实现箱体的可靠密封，防止润滑油泄漏同时阻挡外界粉尘、水汽进入箱体内部。壳体外侧设计了多道纵横交错的加强筋结构，在不额外增加壳体整体壁厚、控制铸件重量的前提下，大幅提升壳体的抗形变能力与抗振性能，降低齿轮啮合传动过程中产生的振动向外传递，同时加强筋结构也可增大壳体的散热面积，帮助箱体内的润滑油与传动部件快速散出运行产生的热量，延长润滑介质与传动部件的使用寿命。设计过程中充分考虑了安装边界的适配性，壳体的整体外轮廓尺寸匹配标准二级减速器的安装中心距要求，轴承座孔的中心距严格按照齿轮传动的中心距公差设计，法兰对接面的平面度、轴承座孔的圆柱度与同轴度均满足通用机械传动部件的加工精度要求，可直接适配同参数的二级减速器下壳与内部传动组件，无需额外做结构修改即可完成整机装配，适配常规工况下的减速传动使用需求。
