三级传动减速器下壳体铸造结构设计

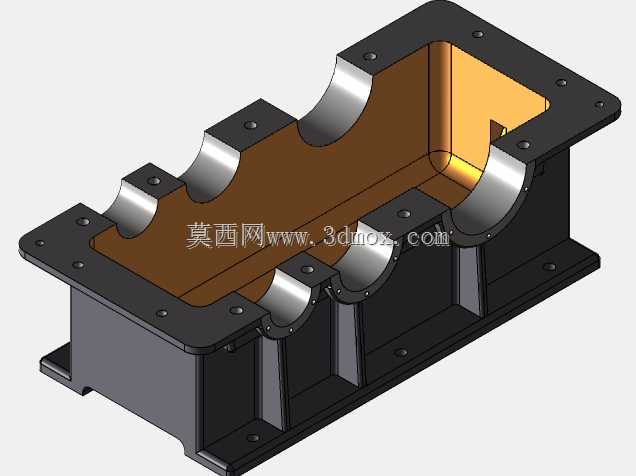

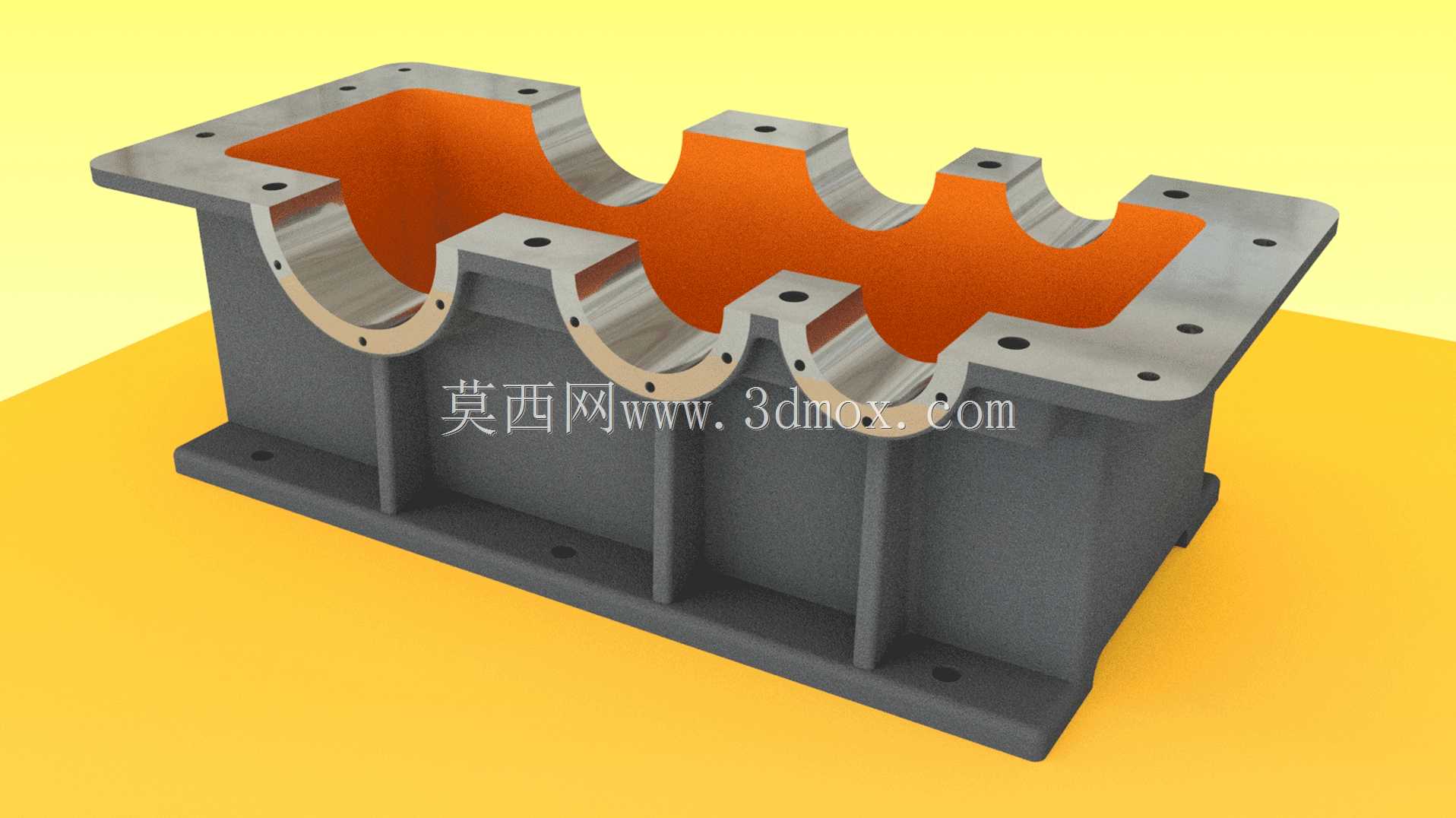

这款减速器下壳体是三级展开式圆柱齿轮减速器的核心承载基座，主要应用于矿山输送、冶金辊道、轻工生产线、起重卷扬等需要大传动比减速增扭的工业传动场景，作为整套减速装置的安装基体，它承担着容纳各级齿轮传动副、支撑传动轴系、储存润滑介质、密封传动腔体、隔绝外部粉尘杂质侵入的核心作用，是保障减速器长期稳定运行的关键结构件。从功能特性来看，该壳体采用剖分式设计，上沿法兰面加工有多组均匀分布的螺栓定位孔，可与减速器上盖实现精准贴合密封，法兰内侧的多组半圆轴承座孔，分别对应三级传动的输入轴、中间轴、输出轴的安装位置，轴承孔的同轴度、端面垂直度设计公差严格控制在IT7级以内，能够保证轴系安装后运转平稳，避免齿轮偏载引发的磨损与异响。壳体内腔做了圆滑过渡的储油腔设计，可容纳足够标号的工业齿轮油，既能够通过齿轮飞溅润滑为各级啮合齿面、轴承滚动体提供持续润滑，也能通过壳体外壁的加强筋结构将传动过程中产生的热量快速散发到空气中，避免油温过高引发的润滑失效。壳体底部设计有带安装孔的整体式底座，底座平面经过铣削加工，可通过地脚螺栓固定在设备安装机架上，底座与侧壁之间设置了多道纵向加强筋，能够大幅提升壳体的整体刚性，在承受轴系传动带来的径向载荷、冲击载荷时不会出现形变，保证齿轮啮合间隙始终处于设计范围内。在设计思路上，这款壳体充分兼顾了铸造工艺性与装配维护便利性，所有外壁转角均设置了合理的铸造圆角，避免铸件冷却过程中出现应力集中导致的开裂缺陷，侧壁厚度均匀一致，既不会因壁厚过大产生缩孔缩松，也不会因壁厚不足导致刚性不足、润滑油渗漏。壳体侧面预留有油位观察、油塞安装的工艺接口位置，可方便后期运维过程中检查油位、更换润滑油，上沿法兰的定位销孔设计能够保证上下壳体多次拆装后依然保持精准的位置度，不会出现轴承孔错位的问题。从安装边界来看，该壳体的整体长宽尺寸适配常规三级减速器的安装空间要求，底座安装孔的孔距符合通用工业减速器的安装尺寸规范，可直接替换同规格的标准减速器壳体，不需要对原有设备安装基座做额外改造，轴承座孔的孔径尺寸匹配常用规格的深沟球轴承与圆锥滚子轴承，能够适配不同功率等级的传动配置，内腔的空间布局充分考虑了大传动比齿轮的回转半径，不会出现齿轮运转过程中与壳体内壁刮碰的问题，法兰面的密封槽设计可配合密封垫片实现可靠的静密封，杜绝润滑油渗漏问题。
