三级传动减速器上壳体铸造结构设计

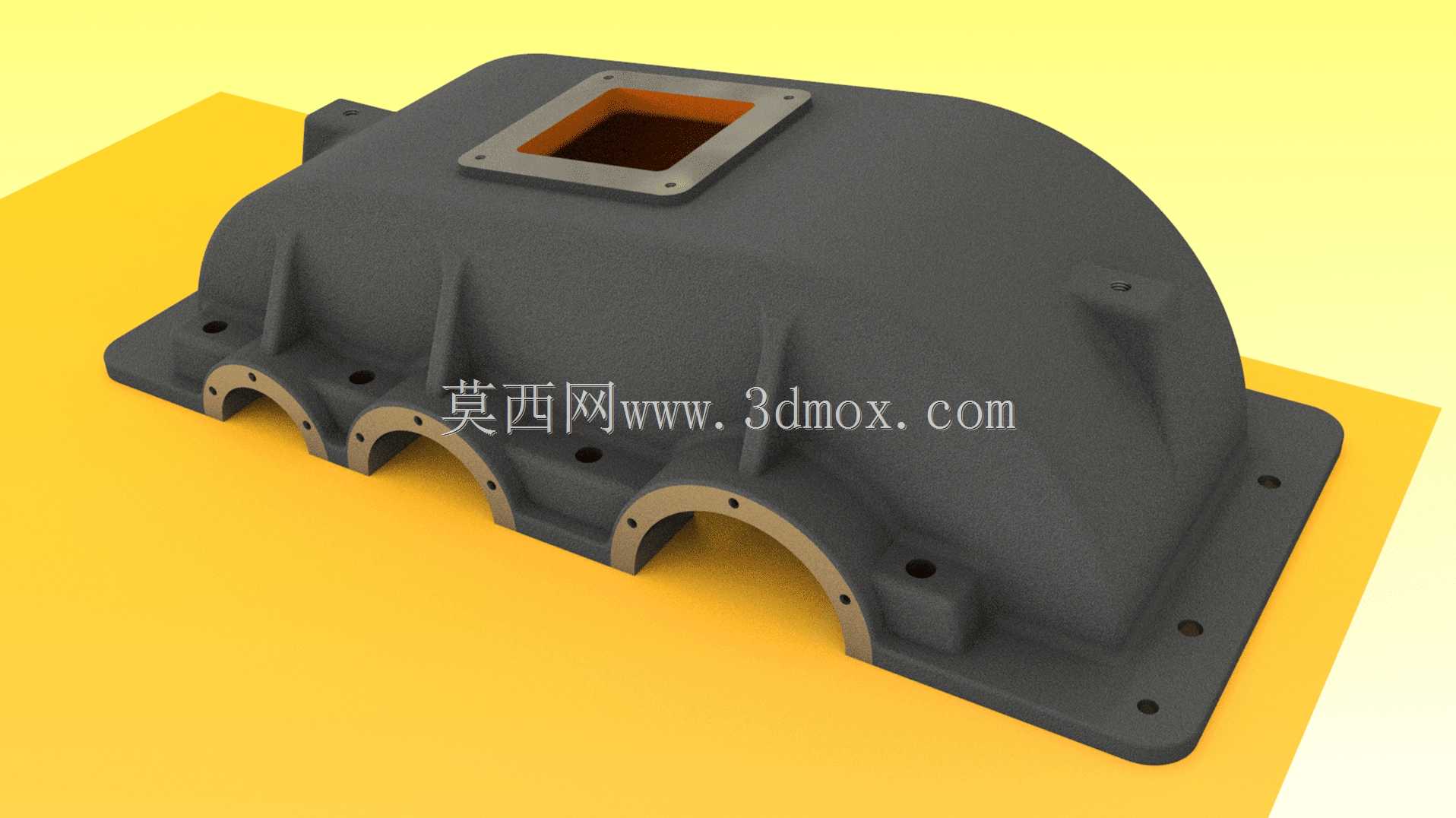

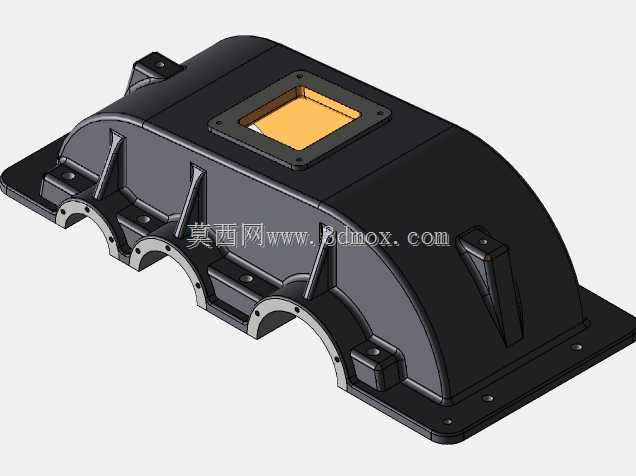

这款减速器上壳是三级圆柱齿轮减速装置的核心防护承载构件，主要应用于矿山输送、冶金辊道、起重提升、轻工输送等重载传动场景，作为减速器上部的密封承载结构，它需要和下壳体配合形成封闭的齿轮传动腔，一方面为内部各级齿轮、传动轴、轴承提供密闭的润滑空间，阻挡外界粉尘、水汽、切削碎屑侵入传动腔破坏润滑环境，另一方面承担传动过程中齿轮啮合产生的径向、轴向载荷传导，同时为顶部观察、注油结构提供安装基准。从设计思路来看，这款上壳采用灰铸铁铸造后时效处理的工艺路线，整体轮廓顺着内部三级齿轮的排布轨迹做圆弧过渡造型，既可以最大化压缩箱体的无效空间，减少润滑油的加注总量，也能通过曲面造型提升壳体的整体刚性，降低重载工况下的结构形变。壳体下部的三个半圆形轴承座孔是核心安装定位边界，三个孔位的同轴度、端面垂直度直接决定了内部传动轴的安装精度，设计时在每个轴承孔外侧都预留了轴承端盖的安装止口与螺栓孔位，孔壁边缘做了加厚处理，避免轴承压装时出现应力开裂。壳体法兰边均匀排布了一圈螺栓过孔，和下壳体装配时通过螺栓预紧实现结合面密封，法兰内侧预留了密封胶条的嵌装槽，可有效避免润滑油渗漏。顶部的方形开孔是观察窗与注油口的安装位，方形法兰边的四个螺栓孔用于固定透明观察盖板，日常运维时可直接通过该窗口观察内部齿轮的啮合磨损情况，也可通过该口补充润滑油。壳体外侧分布的多道纵向加强筋，顺着载荷传递方向布置，在不显著增加壳体壁厚、控制整体重量的前提下，大幅提升了壳体的抗弯、抗扭刚性，避免传动载荷波动时壳体产生共振异响。安装边界上，法兰边的整体长宽尺寸完全匹配同型号减速器下壳的安装尺寸，下部三个轴承孔的孔径分别对应三级传动轴的轴承外径，顶部方形开孔的尺寸适配通用的减速器观察窗配件，侧面预留的螺纹孔位可用于安装透气塞、油位传感器等辅件，整体结构完全适配重载连续运转的工业传动需求，能够在-20℃到80℃的工况环境下长期稳定工作，为内部传动构件提供可靠的防护与承载支撑。
