板式换热器带流体通道板片结构设计

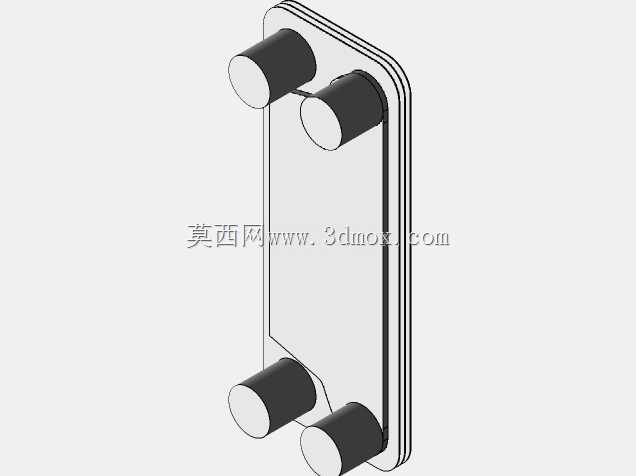

该结构为板式换热器核心换热板片带流体通路的集成设计，主要应用于暖通空调、化工流体换热、食品级物料温控、工业余热回收等场景中，作为板式换热器的核心换热单元承担冷热流体间的热量传递功能。在实际工况中，这类板片堆叠后会形成两组相互隔离的流体流道，冷热两种介质分别在相邻板片构成的流道内逆向流动，通过板片本身的金属薄壁完成高效热量交换，相比传统管壳式换热器具备换热效率高、占地面积小、拆装清洗便捷的优势，广泛适配中小流量的液-液换热、汽-液换热工况。该设计在板片本体上集成了四个流体接口，对角布置的两组接口分别对应冷、热流体的进出通路，板片边缘采用多层叠边密封结构，堆叠压紧后可实现流道间的可靠密封，避免不同介质发生串漏。设计过程中充分考虑了流体在板片间的流动均匀性，接口位置与板片主流道区域做了平滑过渡处理，能够减少流体进入流道时的偏流与局部阻力损失，避免板片局部出现流动死区导致换热效率下降、局部结垢堵塞的问题。板片整体为薄型长方板式结构，四个圆柱形接口沿板片长度方向上下对角对称布置，接口的通径尺寸匹配常规板式换热器的接管规格，安装时板片按照固定顺序叠装在压紧板之间，接口对齐后与外部管路法兰对接即可完成装配，板片的外形长宽尺寸与对应型号换热器的框架安装边界完全适配，叠装后的总厚度可根据换热面积需求灵活调整板片数量，无需改动外部框架与管路接口位置。板片表面的平整结构可根据实际换热需求压制不同形式的导流波纹，在不改变整体安装尺寸与接口位置的前提下，进一步强化流体扰动提升换热系数，同时提升薄钢板的承压能力，适配不同压力等级的换热工况。
