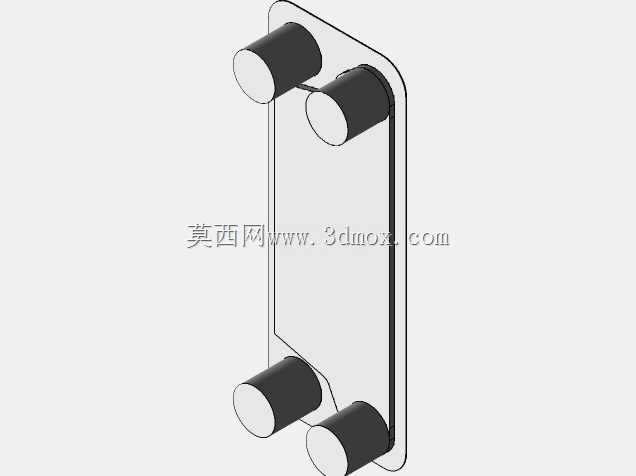

板式换热器带流体通道结构设计

该结构为板式换热器的核心换热单元带流体流道的设计方案，主要应用于暖通空调、工业制程冷却、化工介质换热、食品级流体温控等场景中，承担两种不同温度流体之间的热量传递功能，可实现冷热流体的高效逆流换热，相比传统管壳式换热结构具备更高的换热效率与更紧凑的安装空间占用。该结构的核心功能是通过板片两侧的独立流道，让冷热两种流体在互不掺混的前提下，借助薄型金属板片完成热量传导，板片上的四个接口分别对应冷热流体的进出通路，同侧上下接口连通形成单一流体的流通路径，流体在板片间的狭长流道内流动时可形成充分的湍流效果，大幅降低换热边界层的热阻，提升整体换热系数。设计过程中首先考虑了流道的密封边界，板片边缘采用圆角过渡的密封压合结构，可配合密封垫片实现流道的完全隔离，避免冷热流体出现串漏问题；四个接口采用等径圆柱接口设计，可直接与外部管路通过法兰或快装接头对接，接口位置采用对称式布局，既方便同侧管路的排布安装，也能保证流体在流道内的流速分布均匀，避免出现流动死区导致局部换热效率下降或介质沉积问题。外形方面，整体板片采用竖置长方圆角造型，安装边界可适配标准板式换热器的夹紧尺寸，四个接口的中心距符合通用管路对接规范，无需额外定制转接件即可完成现场装配；板片厚度方向的尺寸经过优化，在保证承压能力的前提下尽可能压缩板间间距，提升单位体积内的换热面积占比，同时流道的走向经过平滑过渡设计，可降低流体流动过程中的阻力损失，减少配套循环泵的功率消耗。该结构在设计时还兼顾了不同工况的适配性，流道截面尺寸可适配常规粘度的水、导热油、工艺冷却液等多种流体，接口的通径设计匹配常用换热工况下的流量需求，可在额定流量范围内保证流体处于合适的流速区间，既避免流速过低导致的换热效率下降，也防止流速过高带来的压损过大与板片冲蚀问题。
