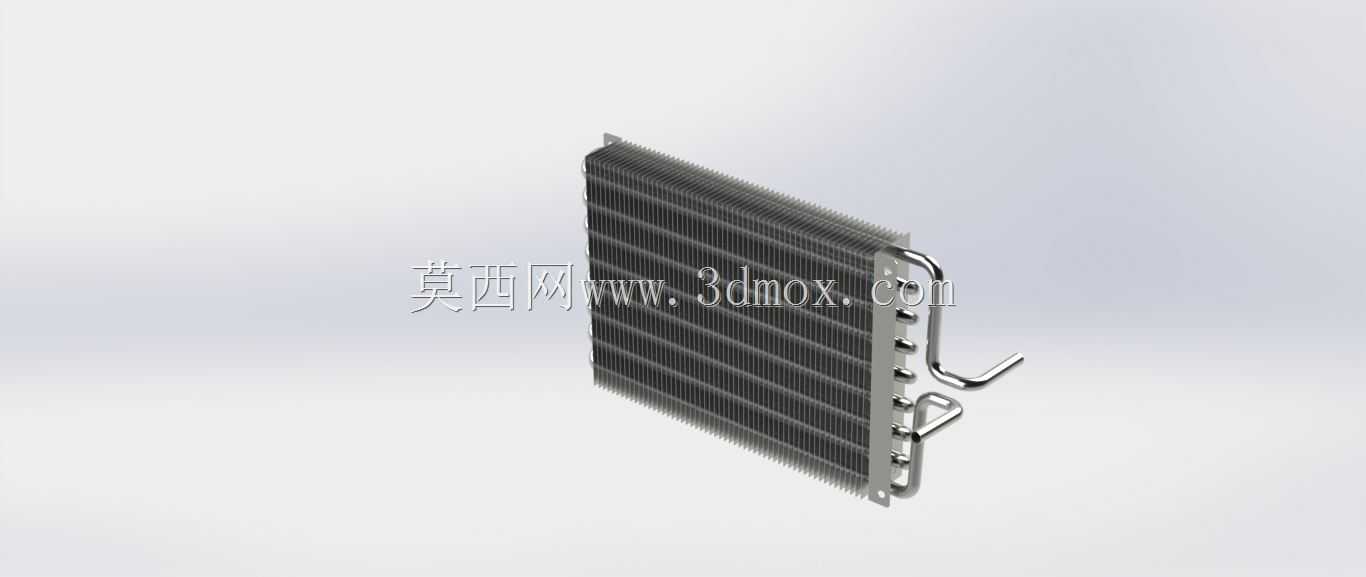

管翅式风冷换热散热组件结构设计

这款管翅式换热组件是热交换系统中的核心功能部件，广泛应用在小型制冷机组、车用空调系统、工业电控柜散热、小型热泵装置等需要实现气液两相热量传递的场景中，核心作用是通过管路内流通的冷媒与外部流经翅片的空气完成高效热交换，实现介质温度的精准调控，满足系统制冷、散热或者余热回收的实际运行需求。

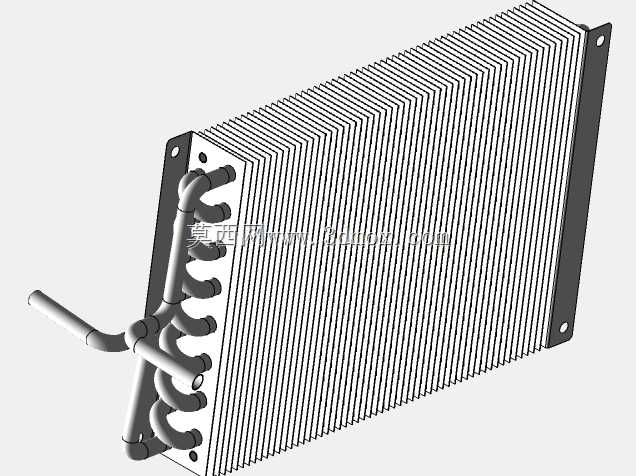

从功能特性来看，该组件采用错排排布的金属管路搭配密集冲压成型的平直散热翅片结构，金属管路负责输送换热介质，翅片通过紧密胀接工艺与管路外壁完全贴合，大幅拓展了组件与空气的接触换热面积，能够在有限的安装空间内最大化换热效率，同时平直翅片的结构设计风阻更低，适配常规轴流风机的送风参数，不需要额外配置高风压风机就能满足换热风量需求，有效降低配套系统的整体运行能耗。组件侧边预留的弯折管路接口，能够直接对接系统的介质循环管路，减少现场安装时的管路焊接工作量，降低安装环节的工艺难度。

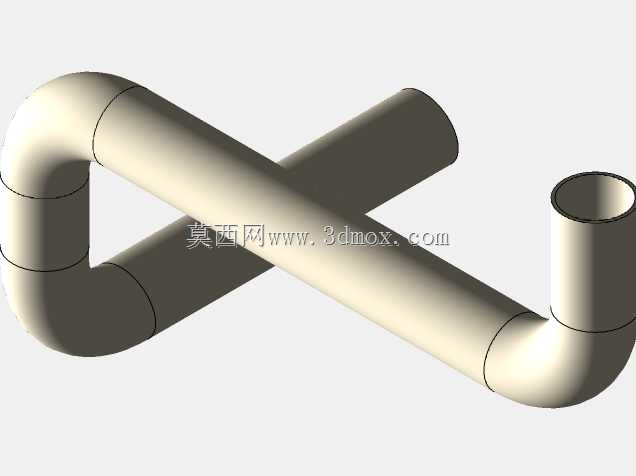

在设计思路上，这款换热组件优先兼顾换热效率与结构可靠性，管路采用多回程弯折排布，延长介质在组件内部的流动路径，让介质能够充分释放或吸收热量，避免出现换热短路的问题；翅片采用等间距排布设计，既保证足够的散热面积，也预留了合理的空气流通间隙，减少长期运行过程中灰尘、飞絮等杂物在翅片间隙堆积堵塞的概率，降低后期运维清理的频次。整体结构采用轻量化设计，在保证结构强度满足安装、运行振动要求的前提下，尽可能压缩组件的整体厚度与重量，适配更多紧凑型设备的内部安装空间。

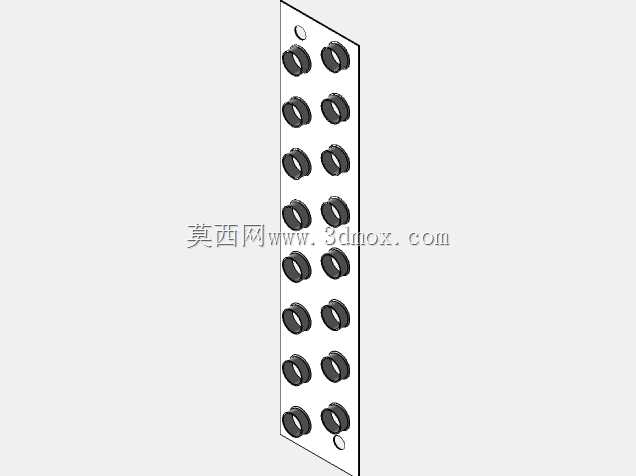

从安装边界来看，该组件整体为规整的长方体薄型结构，主体散热区域的边缘做了平整处理，能够直接通过侧边的固定点位安装在设备的风道进风或者出风位置，不需要额外设计复杂的安装转接支架；进出液接口的弯折角度与伸出长度做了标准化适配，能够匹配常规规格的冷媒管路对接尺寸，安装时只需要做好接口处的密封处理，就可以接入介质循环回路，不会出现管路干涉、安装错位的问题。组件整体结构强度充足，能够承受常规设备运行过程中的振动载荷，不会出现翅片倒伏、管路脱焊的问题，长期运行的稳定性表现优异，能够适配不同场景下的换热需求，在保证换热性能的同时，兼顾了安装便捷性与运维便利性。
