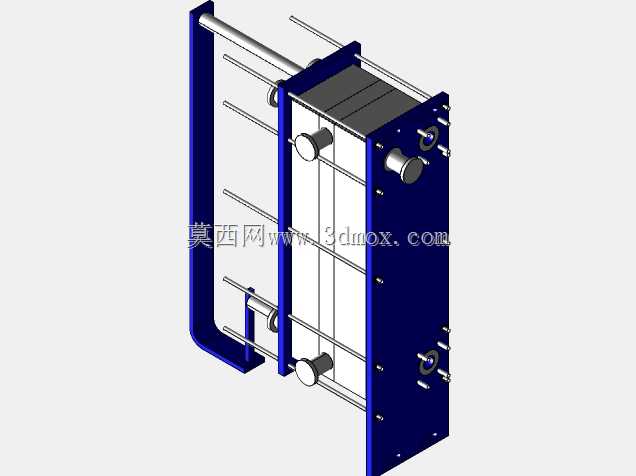

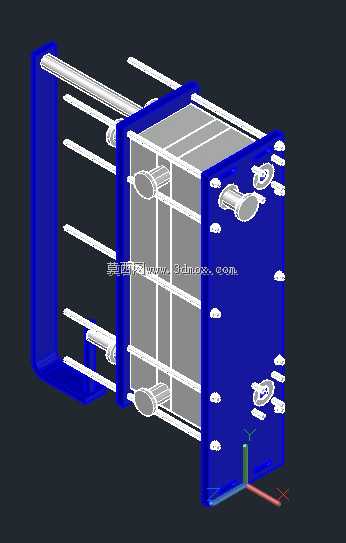

板框式跨介质换热过滤集成装置结构

该装置主要应用于工业流体处理场景中需要同时完成热量交换与介质阻隔的工况，常见于精细化工流体温控、中小型制冷系统冷媒换热、工业废水余热回收以及食品加工料液恒温处理环节，能够在有限安装空间内实现两种不同属性流体的非接触式热量传递，同时预留多组流体接口适配不同管路走向，无需额外加装转接构件即可完成现场管路对接。装置采用双侧板框夹持的模块化堆叠结构，外侧蓝色框架为整体承压支撑构件，采用等厚板材一体弯折成型，框架边缘均匀布置紧固点位，通过贯穿式拉杆完成整体锁紧，既保证堆叠腔体的密封压紧力均匀分布，避免局部密封失效导致的流体串漏，也可根据实际换热需求增减内部换热片组数量，灵活调整换热功率适配不同工况负载。装置内部设置多层平行排布的换热流道，不同流道之间通过密封隔层完全分隔，两种换热介质分别从对应侧的接口进入独立流道，通过流道壁面完成热量传导，流道内部预留扰流结构安装位，可根据介质属性加装扰流构件提升换热效率，避免介质在流道内形成滞留死区影响换热均匀性。从安装边界来看，装置整体为规整长方体构型，单侧框架预留外伸安装支耳，可直接通过螺栓固定于设备支架或墙面，安装时需预留侧方管路操作空间，保证流体接口处的阀门、管路安装操作余量，整体外接管路采用侧置排布方式，所有接口均位于装置同一侧端面上，大幅压缩管路排布所需的横向空间，适配紧凑型设备的内部安装需求。设计过程中优先考虑了装置的维护便捷性，松开外侧拉杆的锁紧螺母即可逐层拆解内部流道组件，无需整体吊装即可完成密封件更换、流道清垢等日常维护作业，支撑框架边角做圆弧过渡处理，避免安装维护过程中尖锐边角造成磕碰损伤，贯穿式拉杆采用对称排布方式，锁紧时可按对角线顺序逐步压紧，保证各层密封面受力一致，长期承压运行下也不会出现局部变形导致的密封失效问题。装置的流体接口采用标准通用管径设计，可直接适配工业常用流体管路，无需定制转接接头，端面上的接口位置做凸起加强处理，避免管路连接时的扭力造成接口部位开裂，同时接口处预留密封件安装槽，可适配不同材质的密封垫片满足不同温度、腐蚀属性介质的密封需求。
