立式旋转阀蒸汽机结构设计三维作品

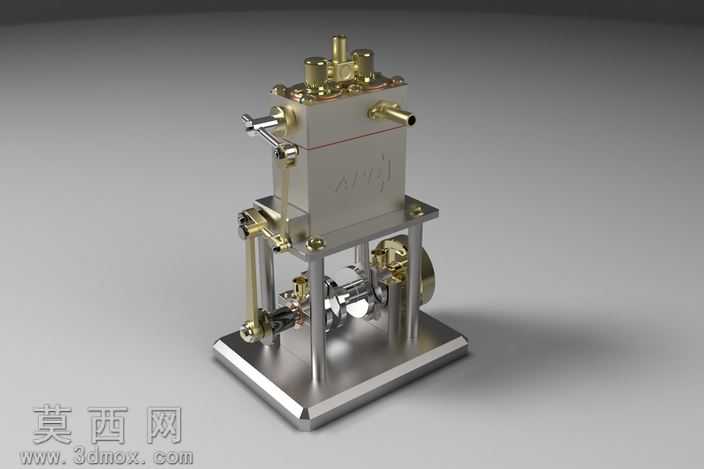

本作品为立式旋转阀蒸汽机的三维建模设计成果，建模阶段依托三维参数化设计逻辑完成全零件的特征构建，首先对蒸汽机的整体功能模块进行拆分，将整体结构划分为阀组控制模块、缸体做功模块、传动输出模块、机架支撑模块四个独立单元，逐一对每个单元的零件进行草图绘制、特征拉伸、切除、倒角、阵列等操作，确保每个零件的尺寸配合符合机械装配公差要求，比如阀组部分的旋转阀芯与阀腔的配合间隙、传动部分的曲轴与连杆轴孔的同轴度、支撑立柱与上下安装板的定位精度都经过参数化校验，避免装配过程中出现干涉问题。材质与渲染阶段，针对蒸汽机不同部件的实际材质属性进行材质球参数调整，机架、缸体、阀块等金属结构件采用抛光不锈钢材质，调整金属粗糙度、反射率参数还原金属冷加工后的亮面质感，密封垫片、操作手柄等非金属部件采用哑光工程塑料材质，区分不同部件的视觉层次，渲染时采用三点布光方案，主光源模拟工业摄影的柔光效果打亮主体结构，辅助光源补全暗部细节避免金属部件出现死黑区域，轮廓光勾勒模型边缘提升立体感，最终渲染效果清晰呈现蒸汽机的精密机械质感。结构设计上，该旋转阀蒸汽机摒弃了传统滑阀结构的配气方式，采用顶部集成式旋转阀组完成进排气配气控制，阀组集成在缸体顶部减少了外部管路的冗余设计，缸体下方通过四根对称布置的支撑立柱连接底部安装底座，曲轴、连杆、飞轮等传动部件布置在上下安装板之间的空腔内，既保证了传动结构的防护性，又让整体外观更加规整简洁，侧面布置的操作手柄用于手动调节旋转阀的配气相位，侧方伸出的管路接口用于连接蒸汽输入与排气通路，底部厚重的方形底座保证整机运行时的稳定性，避免动力输出过程中出现晃动。设计思路围绕小型可演示蒸汽动力装置的需求展开，在保证结构功能完整的前提下尽可能简化零件数量，降低装配复杂度，所有标准紧固件都采用通用规格，方便后续的加工制作与组装调试，整体结构紧凑，各功能模块布局合理，既可以作为蒸汽动力原理的教学演示模型，也可以作为小型蒸汽动力装置的结构设计参考，完整还原了旋转阀式蒸汽机的工作原理与结构特征，建模过程中对运动部件的运动行程进行了模拟校验，确保曲轴转动过程中连杆、活塞、阀组的运动不存在干涉，能够顺畅完成蒸汽做功的完整循环。
