外啮合齿轮式粘性流体输送泵结构设计

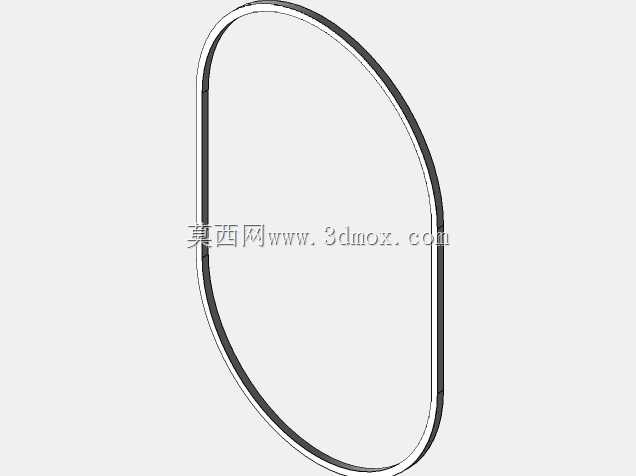

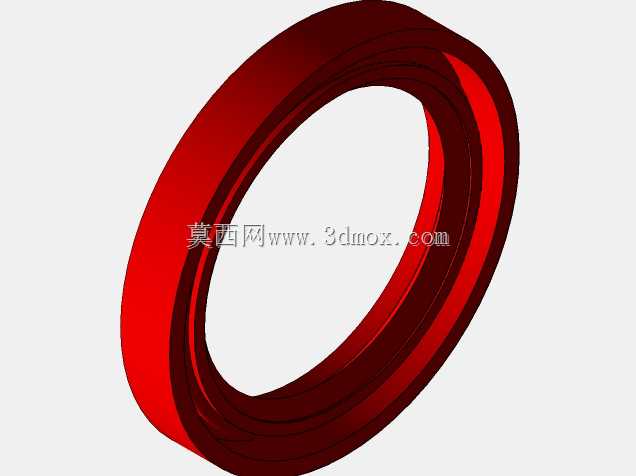

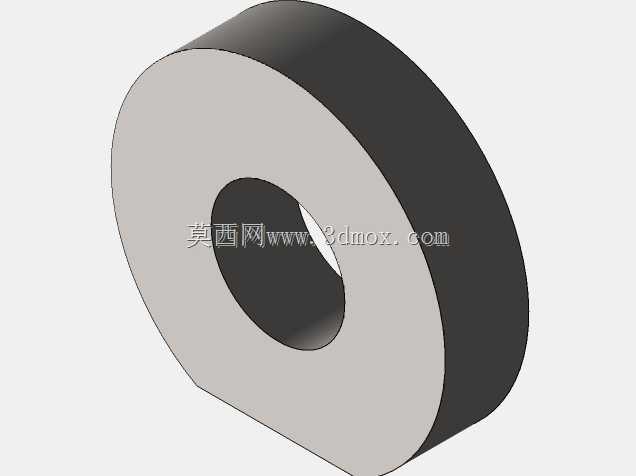

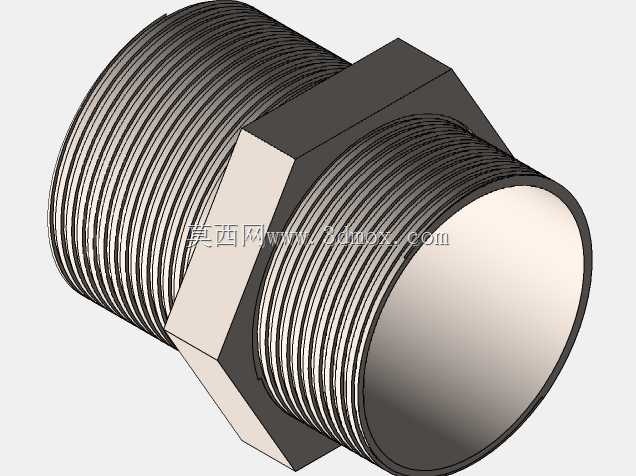

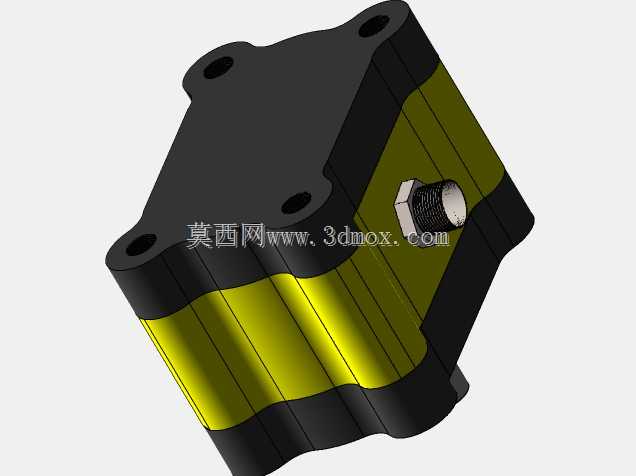

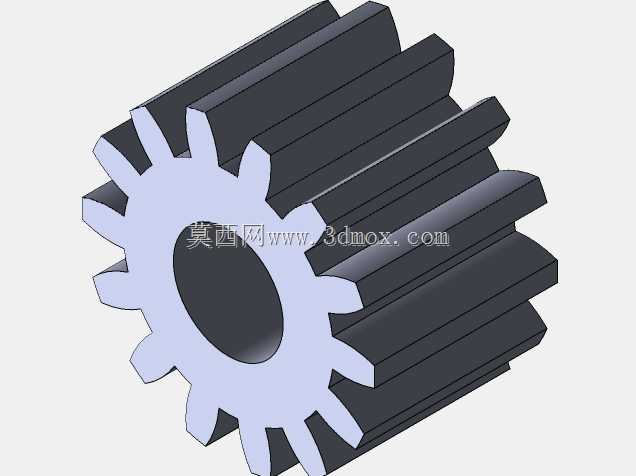

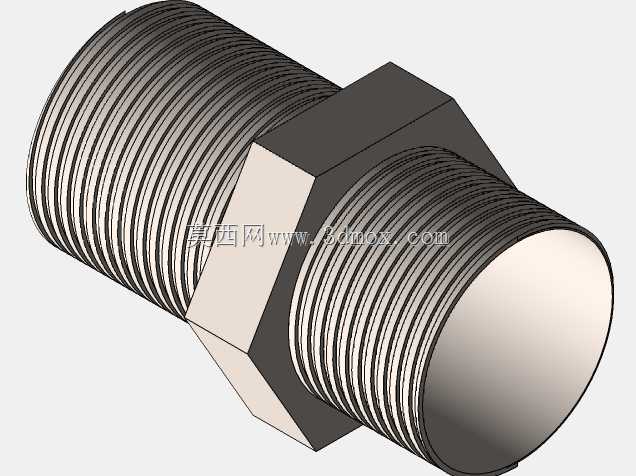

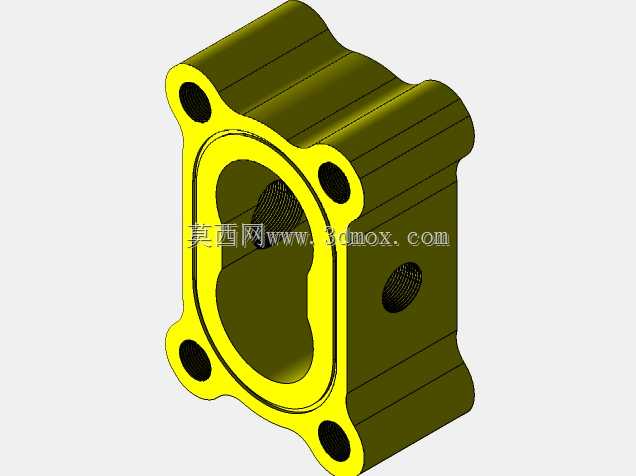

这款外啮合齿轮泵是液压系统与流体输送场景中应用极为广泛的容积式动力元件，主要面向润滑油输送、低压液压动力供给、粘性介质增压等工况，常见于小型机床润滑回路、工程机械辅助供油系统、轻工生产流体输送单元、农业装备液压助力模块等场景，核心作用是依靠密闭工作腔的容积变化实现流体的吸入与增压输出，尤其适配输送具备一定粘度的润滑性流体，在低粘度易泄漏介质工况下也可通过间隙优化实现稳定工作。从功能特性来看，该款齿轮泵采用经典的外啮合直齿齿轮结构，泵体采用分体式三段叠合设计，两端端盖与中间泵腔壳体通过周向布置的安装螺栓实现紧固密封，侧面设置标准外螺纹油口作为压力输出端，整体结构紧凑，零件数量少，工作可靠性强，在额定转速下能够输出稳定的流量，流量脉动控制在同类型产品的常规区间内，运转过程中噪音水平较低，对油液污染的敏感度相较于柱塞泵更低，日常维护成本低廉，适合在长时间连续运转的工况下使用。在设计思路层面，该模型充分考虑了齿轮泵的泄漏控制与卸荷需求，齿轮端面与端盖之间的间隙通过壳体加工精度与装配公差实现精准控制，齿顶与泵体内壁的径向间隙经过优化匹配，既避免间隙过大导致容积效率下降，也防止间隙过小造成运转卡滞与磨损加剧；同时在端盖对应齿轮啮合的困油区域设计了卸荷槽结构，能够有效导出齿轮啮合过程中封闭容积内的高压油液，消除困油现象带来的振动、噪音与额外功率损耗，齿轮轴的支撑部位采用适配的滑动轴承结构，能够承受齿轮啮合过程中产生的径向力，延长泵的整体使用寿命。从安装边界与外形尺寸来看，该泵整体呈近似方形的块状结构，端盖周向分布的四个安装孔位呈对称布置，能够适配多种标准安装法兰与基座，安装时无需额外设计复杂的转接结构，进出油口的螺纹规格采用通用液压管路标准，可直接匹配常规液压油管与管接头，整体体积小巧，占用安装空间小，既可以独立安装在设备机架上，也可以集成安装在液压阀组、油箱面板上，适配多种设备的布局需求；泵体的进出油方向可根据安装需求调整，在不改变内部齿轮装配方向的前提下可通过调整端盖安装角度适配不同的管路走向，具备较强的安装灵活性，能够满足不同设备的管路布局要求。
