五缸星型径向活塞发动机结构

径向发动机是一类经典的往复式内燃机构型，最早广泛应用于航空活塞动力领域，在小型通航飞机、早期军用战斗机、农用作业无人机以及部分特种轻型动力装备中都能见到这类结构的身影，其核心优势在于曲轴长度短、整体结构紧凑、单位重量输出功率高，相比直列或V型发动机，径向布局的气缸环绕中心曲轴均匀分布，能够获得更优的风冷散热条件，无需复杂的液冷管路即可实现稳定的热管理，非常适合轻量化、高可靠性要求的动力场景。

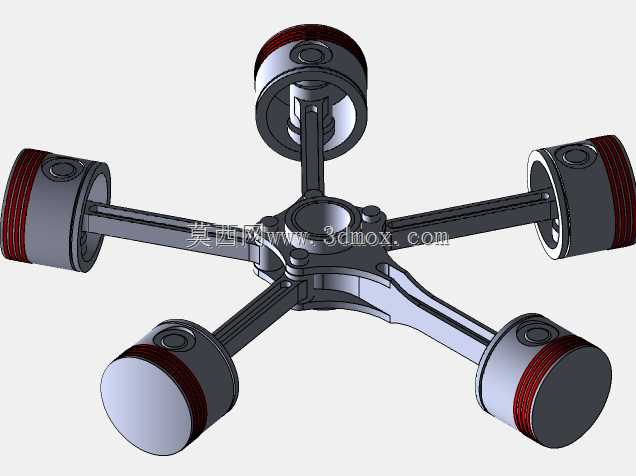

本次呈现的五缸径向发动机结构，完整还原了这类动力装置的核心运动组件：中心位置为曲轴安装枢纽，五根连杆呈放射状均匀连接中心曲柄与五个活塞组件，每个活塞头部都设计有活塞环安装槽位，用于保证气缸工作时的气密性，活塞销与连杆小头的铰接结构、连杆大头与曲柄轴颈的配合结构都做了清晰的结构表达，能够直观展示活塞往复运动转化为曲轴旋转运动的完整传动逻辑。

从设计思路来看，该结构采用五缸等夹角放射布局，相邻气缸间夹角为72度，这种均匀分布的设计能够让各缸做功行程均匀错开，大幅降低曲轴运转时的振动幅值，提升动力输出的平顺性；整体结构以中心曲轴轴线为对称中心，所有气缸组件的重量沿周向均匀分布，曲轴运转时的动平衡更容易调校，不需要额外加装过多平衡重即可实现稳定运转。

从安装边界来看，该径向发动机整体外轮廓呈正五边形放射状，最大径向尺寸由五个活塞的外端面决定，轴向尺寸仅覆盖单排气缸的厚度加曲轴端的安装余量，相比同排量的多排直列发动机轴向长度缩短60%以上，安装时仅需固定中心曲轴的两端支撑位即可完成主体定位，外围气缸不需要额外的支撑结构，能够大幅简化动力舱的布局设计；活塞与气缸的配合间隙、连杆的摆动行程都做了合理的参数匹配，能够保证运转过程中各组件无运动干涉，活塞到达上止点时的压缩空间、下止点时的气缸容积都符合常规奥托循环内燃机的压缩比设计要求，可直接作为动力原理教学演示、小型航空动力改装设计的结构参考。这类结构除航空领域外，在小型定制摩托车、轻型沙滩车、科普教育动力模型等场景中也有不少改装应用，其独特的星型外观也具备较强的机械展示价值。
