高压工况用管壳式换热设备结构设计

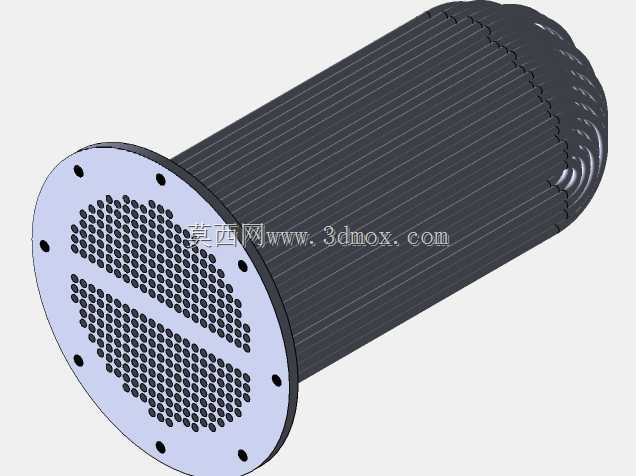

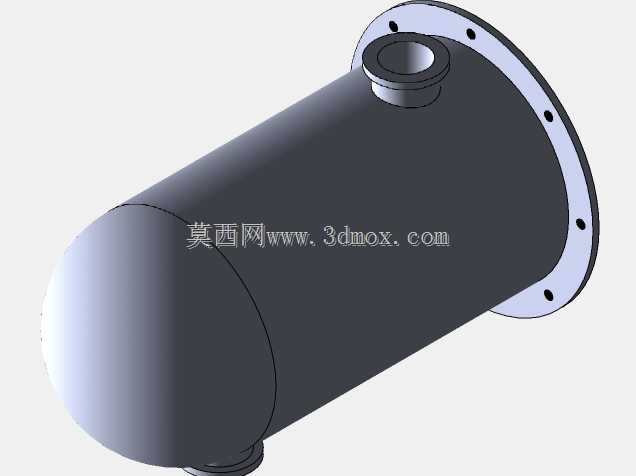

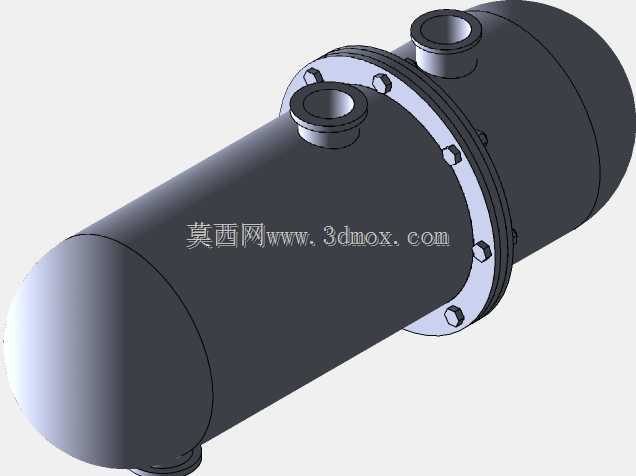

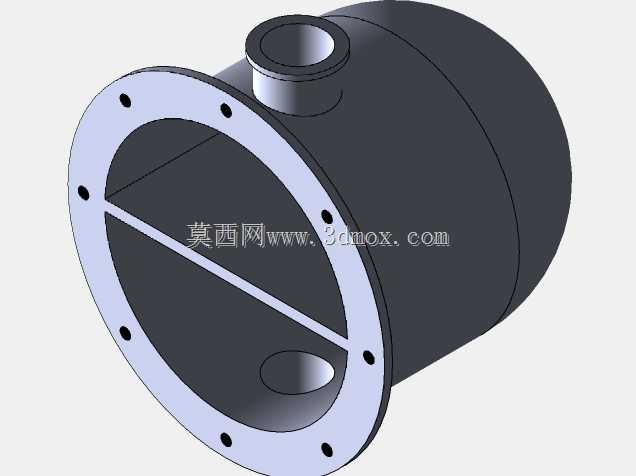

这款管壳式换热设备主要面向炼油生产与化工过程的高压作业场景设计，是工业热交换流程中的核心承压换热单元，可在高压运行环境下稳定完成两种介质之间的热量传递，满足工艺环节中介质升温、降温、冷凝、蒸发等不同的热交换需求。在炼油生产场景中，它可用于原油馏分的冷却冷凝、热油的余热回收、反应产物的温度调控环节；在化工生产场景中，它能够适配高压合成、高压精制等工艺的换热需求，凭借承压结构设计，可在较高工作压力下长期稳定运行，避免普通换热设备在高压工况下易出现的密封失效、结构变形等问题。从功能特性来看，该设备采用经典的管壳式结构布局，筒体为圆柱形承压壳体，两端通过法兰结构实现端盖与筒体的可靠连接，法兰周向均匀布置紧固螺栓，保证高压工况下的密封性能，杜绝介质泄漏风险。壳体上设置多个工艺接管，分别对应管程、壳程的介质进出口，可实现两种介质的独立流道输送，让换热过程中冷热介质互不掺混，通过管壁完成高效热量传递。在设计思路上，这款设备充分考虑高压工况的受力特性，筒体采用等径直筒结构，可均匀分散内部压力带来的环向应力，减少应力集中点；接管位置避开筒体应力集中区域，采用补强结构提升接管与筒体连接位置的结构强度；法兰密封面选用适配高压工况的密封形式，搭配高强度紧固件，保证压力波动状态下的密封可靠性。从安装边界来看，设备整体为卧式布局，沿筒体轴向延伸布置，安装时需预留足够的轴向抽芯空间，方便后期检修时抽出管束进行清理、更换；径向方向需预留接管连接、阀门安装与操作维护的操作空间，设备底部可设置鞍式支撑结构，支撑位置对应筒体受力合理区域，避免安装后筒体产生额外的附加应力。设备的流道设计兼顾换热效率与压降控制，壳程与管程的流道布局可让介质保持合适的流速，既保证足够的换热接触面积与湍流程度，提升整体换热效率，又能控制介质流动的阻力损失，降低配套输送泵的运行能耗。针对炼油与化工场景中介质可能存在的杂质、结垢问题，设备的可拆卸法兰结构可方便运维人员定期打开端盖，清理管束表面与壳程内部的结垢、杂质，延长设备的连续运行周期，减少非计划停机带来的生产损失。整体结构紧凑，承压能力强，适配高压应用场景的严苛作业要求，可稳定承担工业生产流程中的热交换任务，保障工艺环节的温度参数符合生产要求。
