离心式鼓风送风设备结构设计

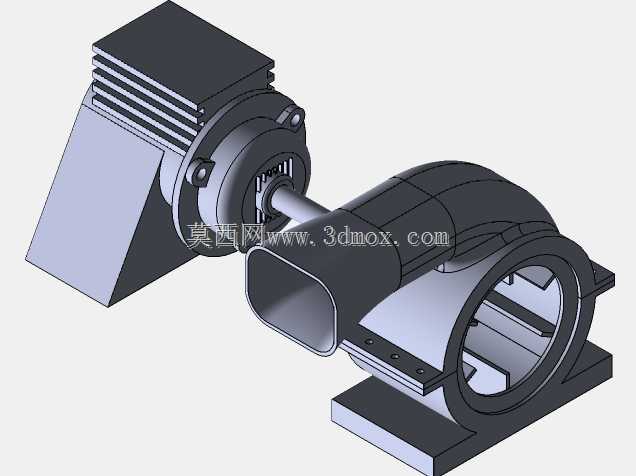

这款离心式鼓风设备的三维结构设计，主要面向工业生产环节的通风送风、低压气源供给场景，可适配车间工位除尘送风、小型设备冷却风供给、生产流水线风刀吹扫、实验室通风系统配套等多类实际使用需求，作为通用流体输送类机械构件，能够稳定输出连续可控的低压气流，满足不同工况下的送风压力与风量要求。从功能特性来看，该总成采用电机直联驱动的结构形式，省去了中间皮带传动或齿轮减速的冗余环节，动力传递路径更短，运行过程中的传动损耗更低，整体结构紧凑度更高，能够在有限的安装空间内完成布设。设备的蜗壳流道采用渐扩式流线型设计，气流从轴向进风口进入叶轮腔后，经叶轮旋转获得离心动能，再顺着蜗壳流道逐步减速增压，最终从切向出风口送出，这种流道设计能够有效降低气流在壳体内部的涡流损耗，提升风机的运行效率，同时减少气流紊流带来的运行振动与噪音。设计过程中，首先根据目标工况的风量、风压参数要求，匹配对应功率的驱动电机，确定电机输出轴的轴径与连接尺寸，再围绕叶轮的旋转直径、叶片数量与安装角度，推导蜗壳的型线轮廓与安装支座的承载尺寸，确保电机与蜗壳组件的同轴度满足装配要求，避免运行过程中出现轴系偏磨、振动超标的问题。在安装边界设计上，电机端的散热筋结构预留了足够的空气流通间隙，保证电机长时间运行时的散热效果，避免热量堆积导致电机过热损坏；蜗壳侧的出风口采用矩形法兰接口，可直接对接矩形通风管道或吹扫工装，法兰上的安装孔位按照通用通风管道的接口标准布设，无需额外加工转接件即可完成现场装配；底部的一体式安装支座设置了对称分布的固定孔位，可通过螺栓直接固定在设备机架或混凝土基础上，支座的承重面经过平整度适配设计，能够保证设备安装后整体处于水平状态，减少运行时的附加振动。整体结构将驱动单元与流体输送单元整合为一体式总成，各部件之间的连接定位精准，既可以作为独立的送风单元单独使用，也可以作为配套组件集成到各类工业设备、通风系统当中，适配不同场景的安装使用需求。
