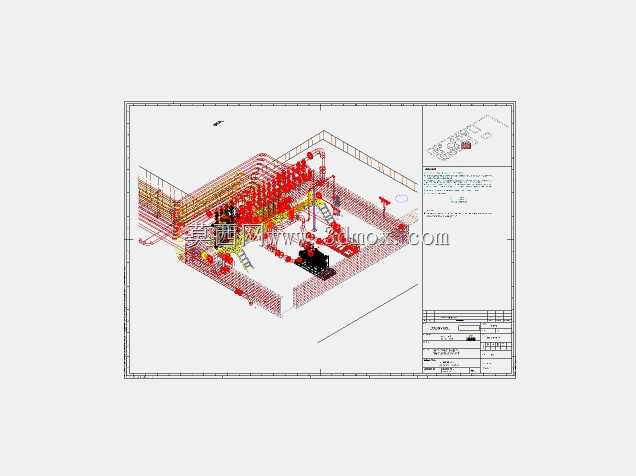

煤气厂厂区工艺管线及罐体布局三维设计

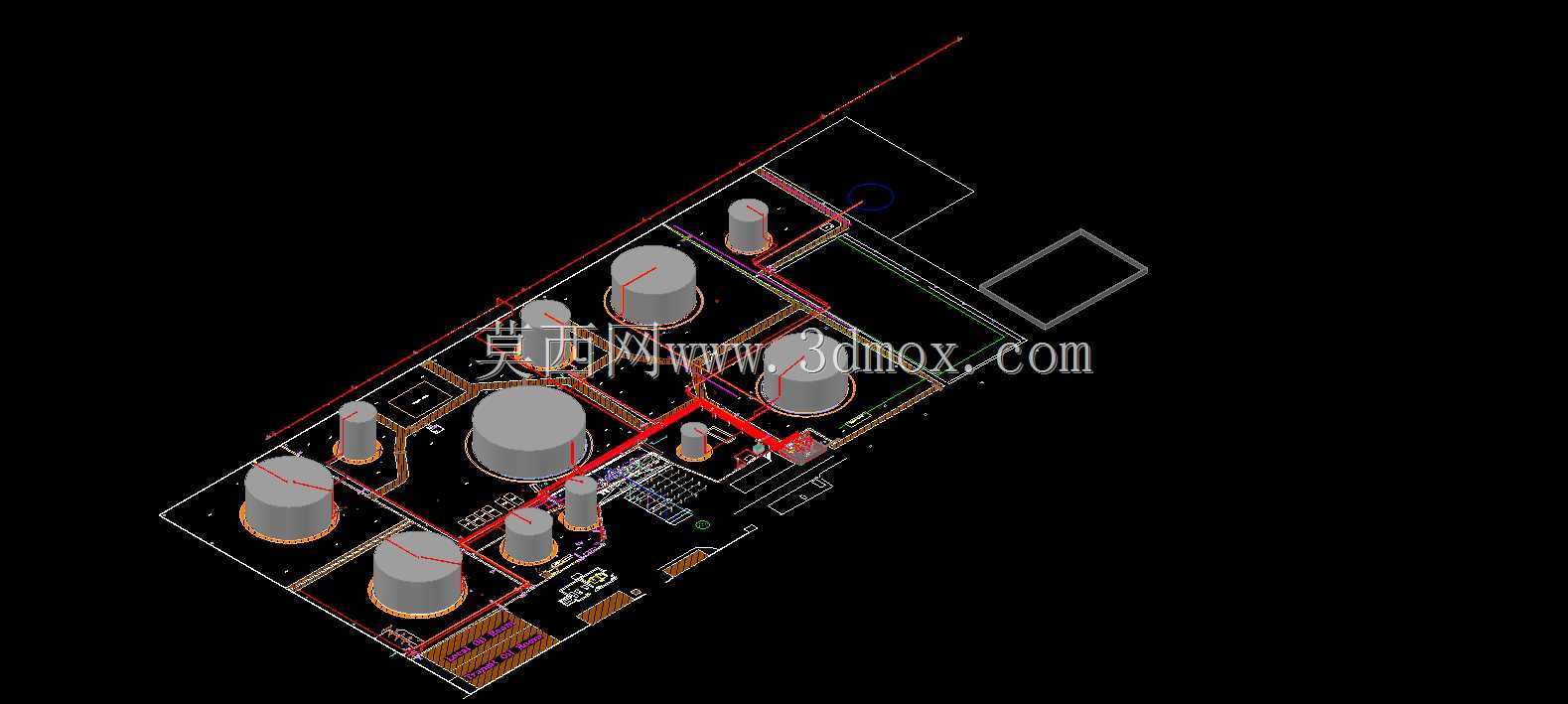

这套三维设计成果完整还原了煤气生产厂区的核心生产区域布局，可直接用于厂区前期规划论证、生产流程模拟、运维人员岗前培训等多个工业场景，能够帮助项目团队在实体建设前直观校验整体布局的合理性，规避管线碰撞、操作空间不足等常见设计问题。从实际生产用途来看，模型完整覆盖了煤气制备环节的核心存储与输送单元，不同规格的立式圆柱储罐分别承担原料缓存、中间产物存储、成品煤气稳压存储的功能，交错排布的工艺管线则负责连通各个生产节点，完成气态、液态物料在不同工序间的密闭输送，保障整个煤气生产流程的连续稳定运行。在功能特性层面，模型清晰区分了不同介质的管线路由，不同走向的管线按照生产工艺逻辑分层排布，既满足物料输送的压力损失要求，也预留了足够的检修操作空间，储罐周边的操作平台、管廊支架、附属小型工艺设备都按照实际生产需求做了对应还原，能够直观呈现生产区域内的操作动线与物料流向。从设计思路来看，整个厂区布局遵循工艺流程顺向排布的原则，从原料接入端到成品输出端按照生产工序依次布置各功能单元，尽可能缩短工艺管线的总长度，减少输送过程中的物料损耗与压力损失，同时将高频操作的设备单元布置在靠近厂区通道的位置，方便日常巡检与设备维护，储罐之间的安全间距严格符合燃气生产场所的安全规范要求，预留了足够的消防作业与应急疏散空间。在外形尺寸与安装边界层面，模型按照实际厂区的占地比例做了等比例还原，明确标注了各建构筑物、设备、管线的外轮廓边界，能够直接用于厂区总平面布置图的校核，确认各单元之间的安全距离是否符合规范要求，管廊的架设高度、储罐的安装基础边界都做了清晰呈现，可直接指导后续的土建施工与设备安装作业，避免施工过程中出现边界冲突、安装空间不足等问题，为煤气厂的建设落地提供可靠的三维可视化参考。
