热斯克隆工业换热冷凝装置三维结构

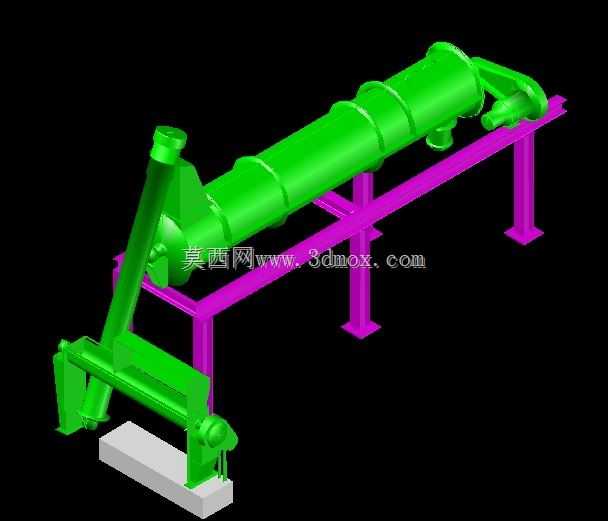

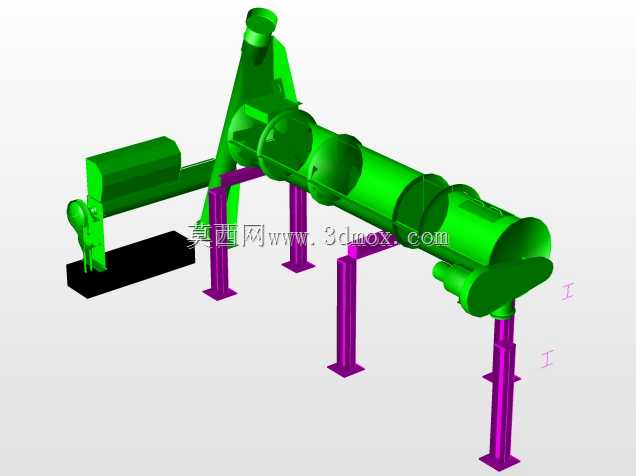

　　该模型呈现的是一套带独立支撑机架的卧式长筒型换热冷凝设备，整体由倾斜进料段、主换热筒体、端部传动或连接组件、紫色型钢支架以及底部基座构成。设备主体采用横向布置，筒体沿长度方向分段设置加强环或法兰连接位，便于在制造阶段拆分加工、检修阶段更换内件，也能在长距离热交换工况下控制筒体挠度。左端倾斜向上的结构承担物料导入、排气或流体分配功能，其与主筒体之间通过圆滑过渡段连接，可降低介质进入筒体时的局部阻力，减少冲蚀和涡流带来的振动。底部支架由立柱、横梁和斜向支撑组成，立柱下方设置垫板或地脚安装面，能够把设备满载时的重量、管路推力以及热膨胀产生的附加载荷传递到基础平台。从工程布置角度看，这类结构常见于化工、食品、制药、

　　能源回收等需要热量交换或蒸汽冷凝的场景。卧式筒体有利于形成稳定的换热行程，介质在筒内可沿轴向充分接触换热面；端部组件可根据工艺需要接入管板、管束、搅拌或清扫机构。机架高度并非随意设定，它需要兼顾底部接管空间、冷凝液排放坡度、操作维护通道以及与前后级设备的标高衔接。建模时将筒体、支架和端部构件分层表达，能够清晰区分承压主体与非承压支撑件，也方便后续在总装布局中校核干涉。安装边界方面，设备长度方向需预留抽芯或检修距离，筒体两端应保留法兰操作空间，支架地脚位置要与基础梁中心线对齐；侧向则要考虑保温层厚度、管道弯头半径和人员通行宽度。筒体分段位置通常对应内部管束支承、折流元件或检修口，加强环除了提高刚性，也可作为保温支撑和吊装受力参考。

　　倾斜段角度会直接影响进料稳定性和排气效果，过陡会增加物料冲击，过缓则可能造成积液或分配不均。底部基座的设置说明该设备对安装平面度有一定要求，尤其在多支点支撑情况下，基础沉降差会使筒体产生附加弯矩。结构设计中需要同时考虑承压强度、热变形补偿、支架刚度和现场可制造性。三维模型完整保留了各部件的相对位置和连接关系，可用于设备方案评审、管路对接、基础条件图确认以及钢结构支架校核，也能帮助设计人员在投产前发现筒体与支撑梁、端部组件与操作空间之间的潜在冲突。
