卧式辊压制粉设备三维结构设计

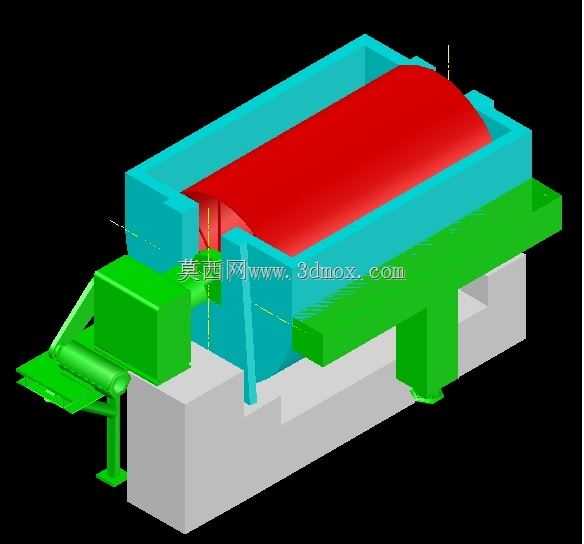

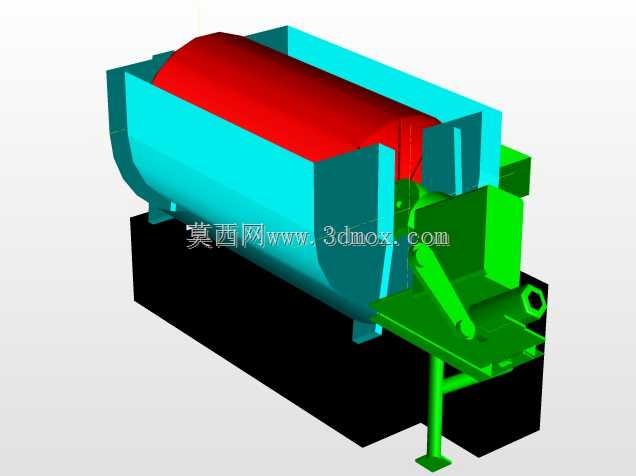

　　该制粉设备的三维结构设计，核心围绕矿物粉体加工场景的实际作业需求搭建，在矿山选矿、非金属矿深加工、建材原料制备等工况中，这类辊压制粉设备承担着将块状原料研磨至目标粒度的核心工序，是粉体生产线前段破碎后衔接细磨作业的关键单元。从结构布局来看，设备采用卧式单辊搭配弧形研磨腔的设计思路，主体研磨辊采用大直径宽幅辊面结构，辊面做弧形适配处理，与上方青蓝色腔体的弧形内壁形成渐变间隙的研磨通道，物料从进料端进入后，随着辊体转动被带入间隙区域，通过挤压、碾磨的复合作用力完成粉碎，相比传统球磨设备，这种结构的过流面积更大，针对中等硬度物料的连续作业稳定性更强。设备下部的灰色基座采用整体式混凝土预埋适配结构，

　　基座预留的安装螺栓孔位按照重载设备的动载荷校核标准排布，安装时需要保证基座上平面的水平度误差不超过0.2mm/m，避免辊体运转时出现偏磨问题。辊体两端的支撑轴承座集成在绿色的侧部机架上，侧架同时承担进料导料、出料输送的衔接功能，左侧延伸出的导料结构直接对接下级输送设备，研磨完成的粉体在辊体转动的离心力与重力共同作用下，从腔体下部的出料口落入导料槽，无需额外设置刮料机构，减少了易损件的更换频次。设计过程中重点考虑了设备的检修边界，辊体上方的腔体盖板采用可拆分式结构，吊装空间预留满足辊体整体吊出的需求，日常维护时无需拆解整体机架即可完成辊面堆焊修复、轴承更换等作业。设备的整体宽度控制在适配标准工业厂房柱距的范围内，

　　进料端高度匹配常规皮带输送机的出料高度，出料端的导料槽倾角按照粉体安息角设计，避免湿黏物料出现堵料问题。从功能特性来看，该结构的制粉设备针对入料粒度在20mm以下的脆性物料适配性较好，出料粒度可通过调整辊体与腔壁的间隙进行调节，调节范围覆盖0.074mm到1mm的常见粉体粒度需求，运转时的线速度控制在合理区间，既保证研磨效率，又避免辊面过快磨损。
