造纸工业压榨脱水成型设备结构

　　该套设备结构主要面向造纸生产线的湿纸幅压榨脱水工序，整体采用框架式承载布局，将施压辊组、接水盘、传动侧支座与走料导向面整合在同一刚性基座上，可直接嵌入长网或圆网造纸机的烘干部前段工位。从现场布置逻辑来看，设备进料端承接伏辊剥离后的湿纸页，出料端对接后续烘缸引导辊，两侧预留的传动安装位可分别接入减速驱动与加压执行组件，底部接水腔直接连通车间白水回收管路，无需额外搭建复杂的导流支架。

　　结构设计上，主体框架以厚板折弯件与型材焊接拼合，受力路径沿两侧立板向底部基座均匀传递，能够承受辊组加压时的持续交变载荷；外露的护罩与侧板做了大倾角折边处理，既可以阻挡压榨过程中飞溅的白水与纤维碎屑，也能避免运行中人员误触转动辊面。内部辊系采用错落排布方式，上下压辊形成渐进式挤压区间，湿纸幅通过时逐步脱除游离水分，相比单辊直压结构可降低纸幅压溃、起皱的概率；辊端支座预留了调节余量，可根据不同纸种的克重、含水率调整辊间线压与啮合间隙。

　　从安装边界判断，设备整体呈卧式长方体布局，进料与出料方向的导向面处于同一走纸基准线上，侧面突出的传动座与加压组件需预留检修操作空间，底部基座设置多处地脚连接面，可通过膨胀螺栓或预埋钢板固定在混凝土平台上。接水盘采用下凹式集流结构，内壁向排水口倾斜，能够快速导走压榨析出的白水，减少积液残留导致的锈蚀与纤维堆积。

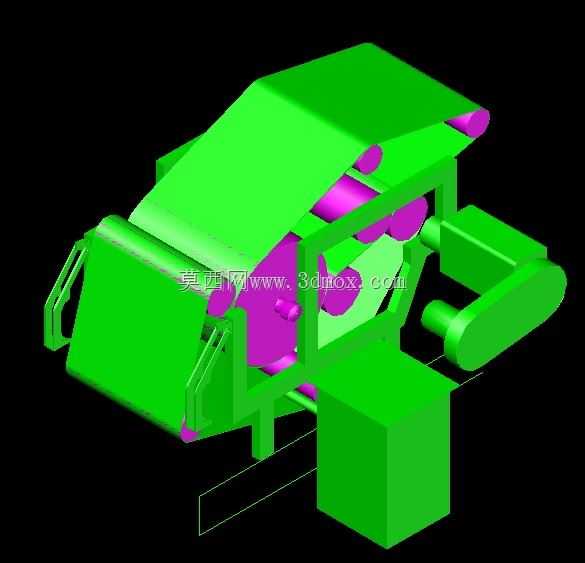

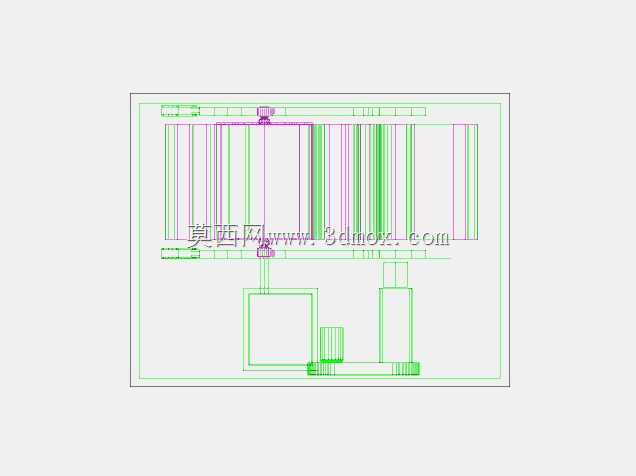

　　建模过程中完整还原了各板件的折弯轮廓、辊体安装位、护罩连接关系与外部操作空间，结构件之间的避让关系清晰，可直接用于设备方案评审、机架受力校核、零部件拆图以及产线布局干涉检查。针对造纸车间高湿、多腐的工况，框架与护罩的连接位置均预留了防腐衬层安装空间，辊系周边也留出了足够的吊装与更换间隙，日常维护时无需整体拆解机架即可完成辊面清理、轴承润滑与密封件更换。设备的走料高度、压辊中心距与机架跨度均按常规造纸产线的衔接尺寸设定，可与同规格的流送、烘干、卷取设备形成连续生产链路，适用于文化纸、包装纸及部分工业用纸的中段脱水成型环节。
