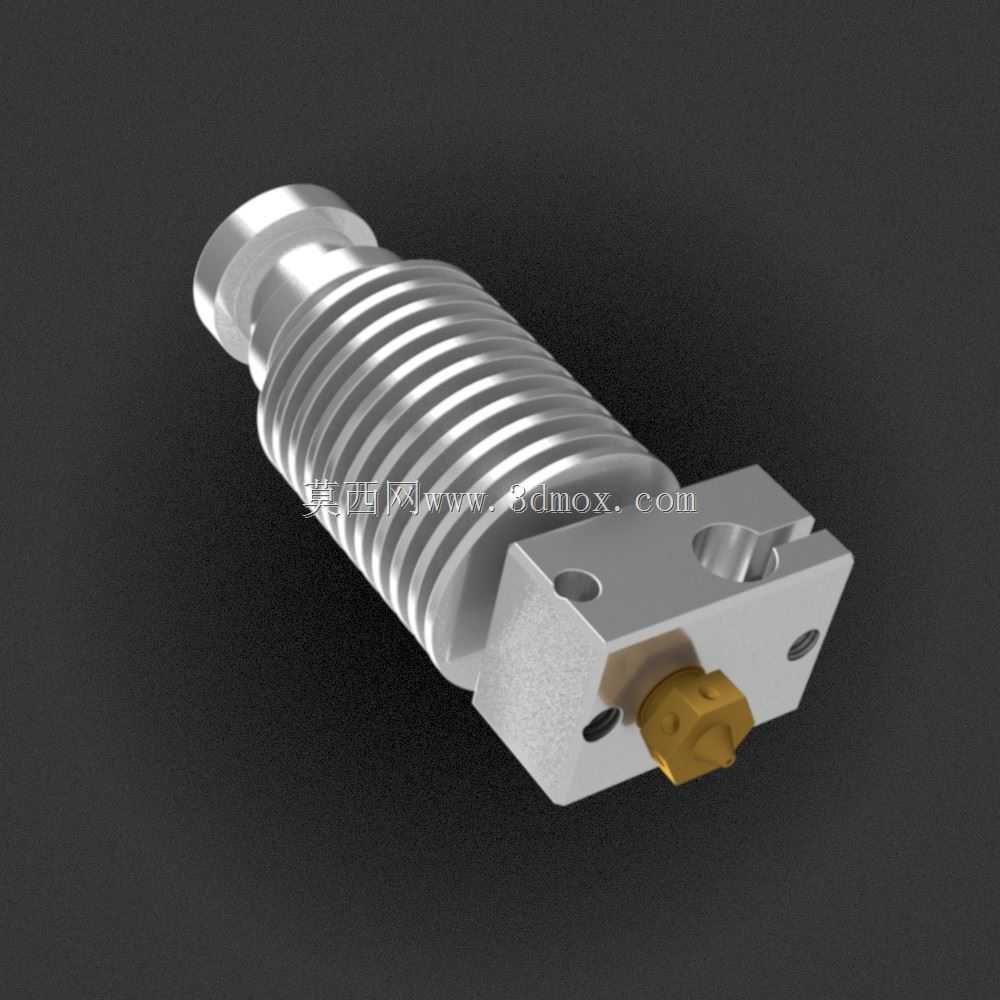

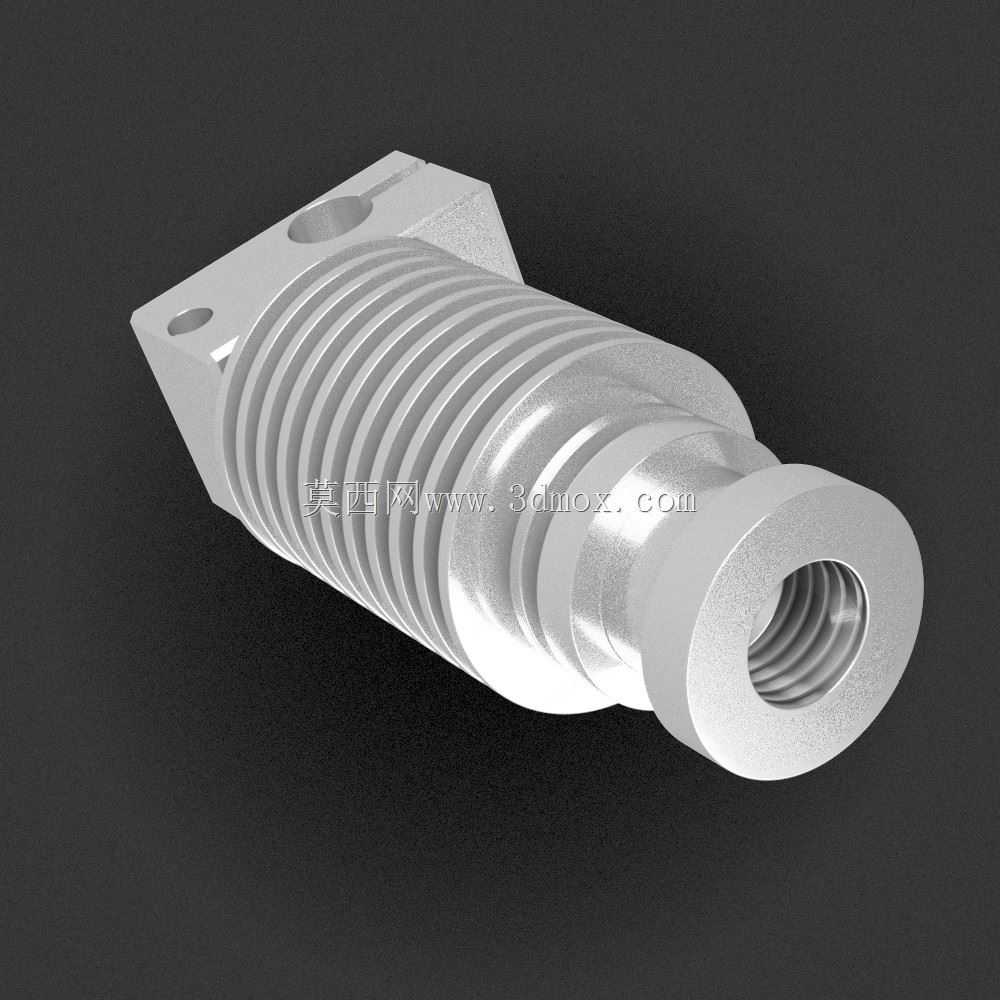

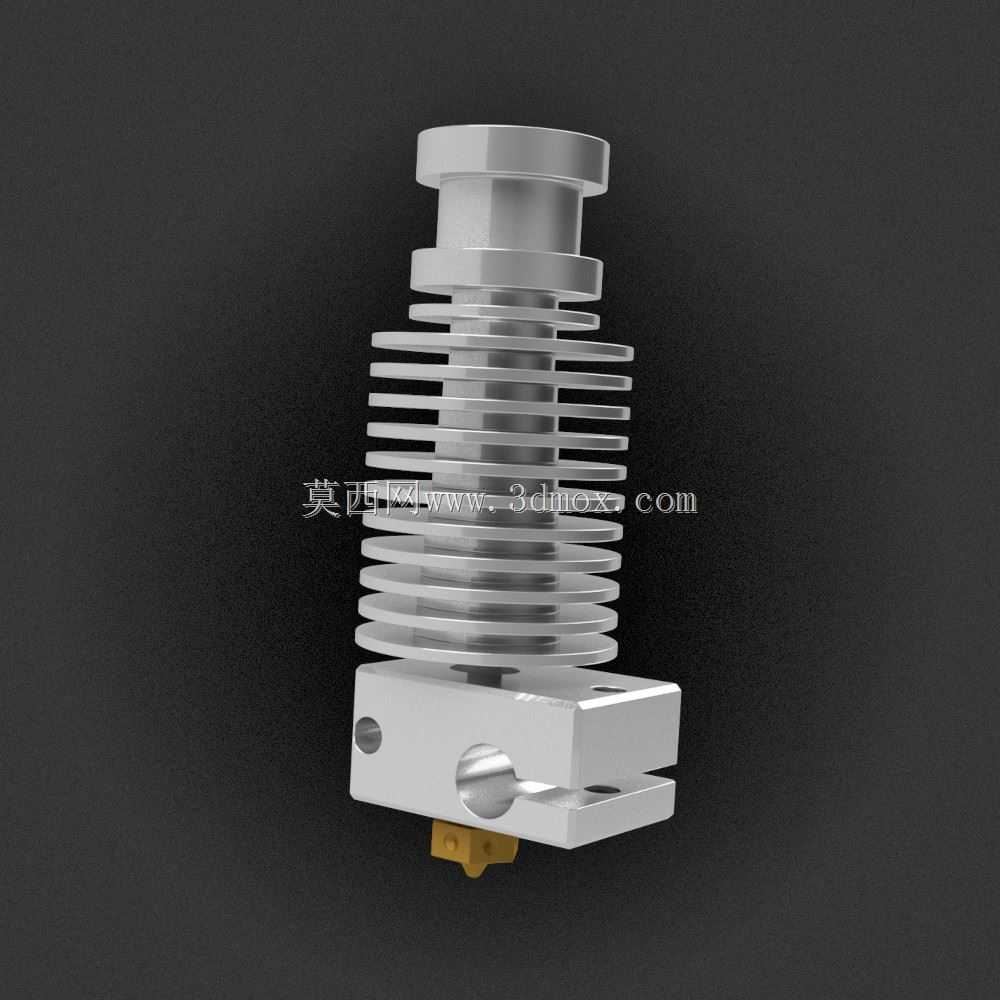

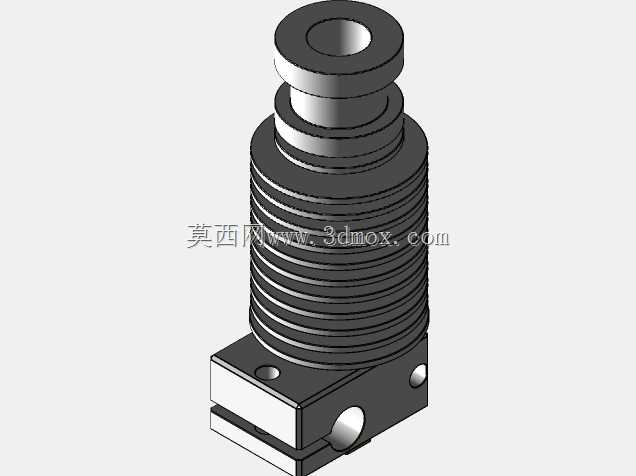

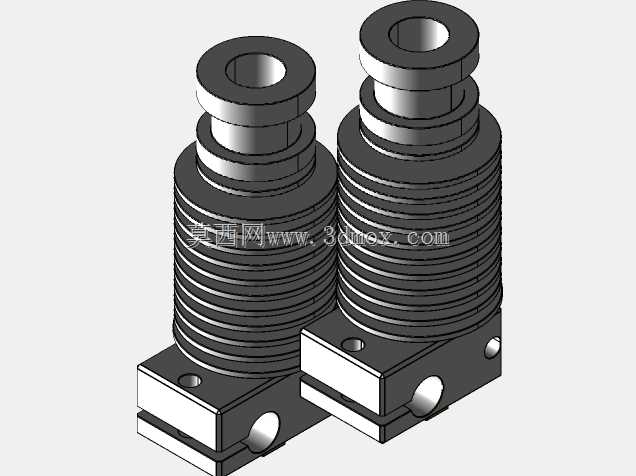

E3DV6款1.75mm3D打印挤出热端结构

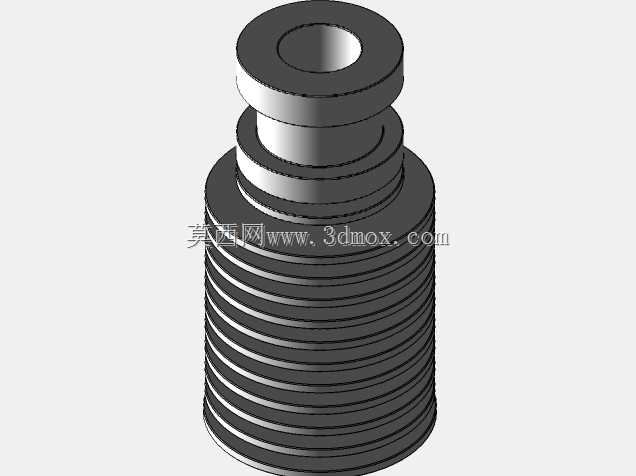

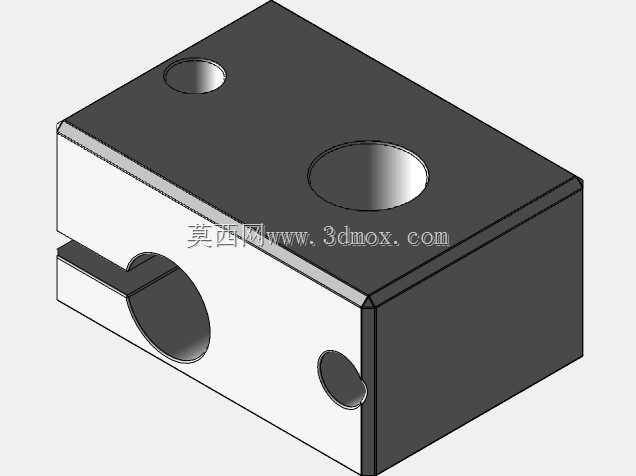

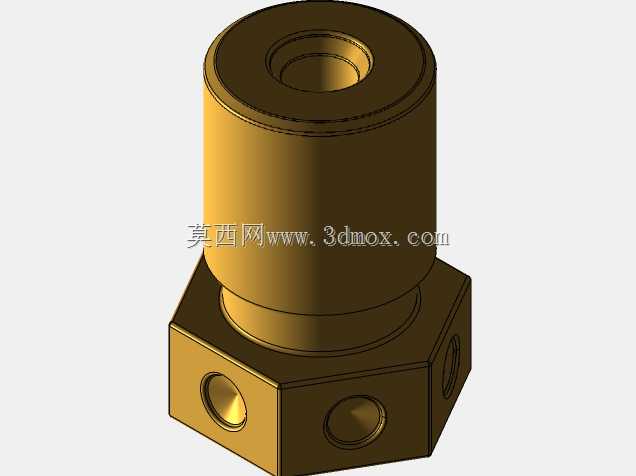

该款适配1.75mm耗材的波顿款E3D V6热端，是熔融沉积成型3D打印设备的核心挤出执行部件，广泛应用于桌面级FDM 3D打印机、DIY改装打印设备、小型工业级熔融沉积打印工位中，承担耗材熔融、精准出丝、温度维持的核心功能，直接决定打印过程的出丝稳定性、成型件层间结合强度与打印精度表现。从实际使用场景来看，这款热端可适配PLA、ABS、PETG、TPU等多种主流3D打印耗材，既可以满足创客群体日常创意模型打印的家用场景需求，也能适配小型加工场景下功能件试制的连续打印工况，波顿远程送丝的适配设计，能够有效降低打印头运动端的整体重量，减少高速打印过程中运动机构的惯性负载，提升打印头往复运动的响应速度，降低打印振纹出现的概率。在功能特性设计上，热端上部采用多环鳍片式散热结构，通过增大与空气的接触面积，配合散热风扇可快速将热量向上传导的路径阻断，确保耗材在进入加热块前始终保持固态，避免出现耗材提前软化堵头、溢料的常见故障；下部加热块采用一体化铝合金加工结构，内置加热棒与温度传感器安装孔位，能够将加热腔温度稳定控制在设定区间，保证耗材熔融状态均匀一致，底部的黄铜喷嘴采用标准螺纹连接，可根据打印需求更换不同口径的喷嘴，适配不同层厚、不同打印速度的工况要求。设计思路上，这款热端采用全金属流道结构，相比传统带PTFE衬管的热端，能够承受更高的打印温度，可满足高温工程耗材的打印需求，整体结构采用模块化拆分设计，散热段、喉管、加热块、喷嘴均可单独拆卸更换，降低后期维护的成本与难度；各连接部位采用精密公差配合，保证流道同轴度，避免耗材送进过程中出现卡滞、断料的问题。在安装边界与尺寸设计上，热端整体采用标准安装孔位布局，散热段外径、加热块安装孔距、喷嘴伸出长度均遵循通用E3D V6生态的标准尺寸，可直接适配市面上绝大多数的E3D V6安装支架、近程/远程送丝机构、风扇导风罩等配套配件，无需额外进行改装加工；整体轴向长度控制合理，既保证了足够的散热行程，也不会过多占用Z轴的打印行程空间，安装时仅需通过两颗螺丝即可将加热块固定在安装支架上，喉管与散热段采用螺纹连接，装配时可精准调整喷嘴与加热块的贴合间隙，避免出现漏料问题。
