带滚轮杠杆的微动限位检测组件

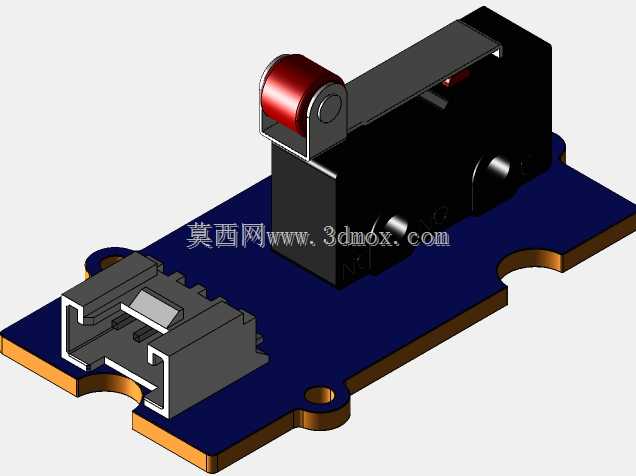

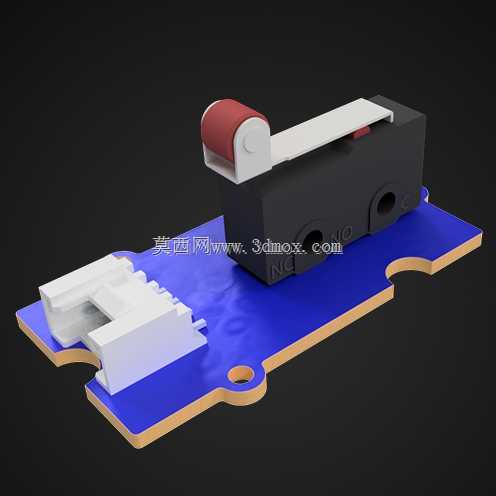

　　该组件呈现的是一种带滚轮杠杆的微动限位检测结构，主体由黑色微动开关本体、红色滚轮压头、白色杠杆臂以及配套转接板组成。其核心作用是在机械运动到达指定位置时，通过外部触件压下滚轮，使内部触点快速切换，从而向控制系统输出到位、原点、极限或互锁信号。与普通按钮式检测元件相比，滚轮杠杆结构更适合被滑动件、摆臂、凸轮或直线运动平台侧面触发，接触过程带有滚动过渡，能够降低卡滞和局部磨损。在自动化设备中，这类元件常布置在气缸行程末端、滑台原点、料仓到位位置、门盖闭合位置以及夹具夹紧确认位置。它并不承担大负载动力通断，而是作为控制系统的状态反馈节点使用。实际选型时，需要关注触发方向、杠杆长度、滚轮直径、动作行程、差程、复位位置以及触点容量。

　　若安装位置过于靠近运动终点，机构惯性可能造成过压；若距离过远，则可能出现信号未触发或触发不稳定。合理的布置方式是让运动件以接近切线的方向接触滚轮，在开关额定动作行程内完成压合，并保留少量超程余量，以吸收装配误差和冲击。从结构上看，微动开关本体采用长方体壳体，侧面预留安装孔，便于通过螺钉固定在支架或板件上。顶部杠杆与滚轮组成外置执行端，红色滚轮可绕自身轴转动，白色杠杆将外部直线或摆动位移转化为开关内部弹片的快速动作。这种结构的优点在于触发灵敏、反馈明确、响应重复性较好；缺点是对侧向力和偏载较敏感，设计时应避免运动件从斜向强行顶撞滚轮，否则会造成杠杆变形、滚轮轴松动或壳体受力开裂。配套转接板的作用主要是标准化安装与接线。板体为蓝色基底，边缘带有定位孔和异形缺口，既可以通过螺钉固定，也能在某些模块化平台上实现快速对位。白色接插件位于板体一侧，使开关引线不必直接焊接在微动开关端子上，后期维护和更换更加方便。对于设备内部空间紧张、线束需要频繁拆装的场景，这种转接方式比裸开关直接引线更利于装配。不过在高速运动或振动较强的位置，仍需检查接插件的保持力，必要时增加线束固定点，避免插头因长期振动而松脱。外形与安装边界方面，开关本体高度较低，杠杆抬起后整体高度增加，滚轮位于杠杆末端，因此设计安装座时不能只按本体投影预留空间，还要计算杠杆被压下前后的扫掠范围。转接板在开关本体之外延伸出接线区域，板边缺口和圆孔决定了它在整机中的定位方式。若将其用于运动平台附近，

　　周围应留出手指或工具操作空间，便于后期调节触发片位置。相邻结构件不宜紧贴滚轮侧面，应保留侧向间隙，防止温度变化、装配公差或振动导致误触发。在三维建模过程中，这类模型的价值不只在于外观还原，更在于帮助工程师完成干涉检查和触发逻辑验证。建模时应准确表达滚轮外径、杠杆宽度、本体安装孔距、端子位置以及接插件插拔方向。若只建立简化方块，后续在装配体中可能无法发现线束插头与支架干涉、杠杆压下后碰到相邻零件、运动件轨迹偏离滚轮中心等问题。对于需要输出工程图或进行选型沟通的场景，保留滚轮、杠杆和安装板的相对位置，也能让电气、结构和装配人员对触发方式形成一致理解。设计思路上，该类检测组件强调小体积、快响应和易集成。微动开关本身依靠内部弹片实现瞬动，

　　即使外部按压速度较慢，触点也能快速跳变，从而减少电弧持续时间和接触不稳定现象。滚轮杠杆则扩大了可触发区域，使运动件不必精确对准细小按钮，而是通过一段接触行程完成动作。转接板进一步把机械安装和电气连接整合在一起，适合用于教学平台、原型机、小型自动化装置以及模块化传感节点。在实际应用中，触发片的形状同样重要。平直金属片适合水平滑台侧面压过滚轮；带斜面的触发片可用于减小初始冲击；凸轮结构则适合旋转轴的位置反馈。无论采用哪种触发件，都应保证作用力方向尽量通过滚轮中心附近，避免长期单侧摩擦。若设备环境存在粉尘、切削液或喷淋，还需要在机构外侧增加防护，因为普通微动开关并非密封结构，细小污染物进入杠杆转轴或壳体缝隙后，可能引起动作迟滞。总体而言，该模型适合用于限位检测机构的布局设计、安装板校核、接插件空间确认以及教学演示。它展示了机械执行件与电气信号元件之间的典型连接方式：通过一个可滚动的小杠杆，把设备的物理位移转化为明确的电信号，再由控制系统判断是否继续运动、停止、回零或报警。对于结构设计人员，建模重点应放在安装边界、动作行程和相邻运动轨迹上；对于设备选型人员，则应结合实际负载、触发频率和环境条件判断其是否满足长期使用要求。
