薄型迷你工控主机外壳结构设计

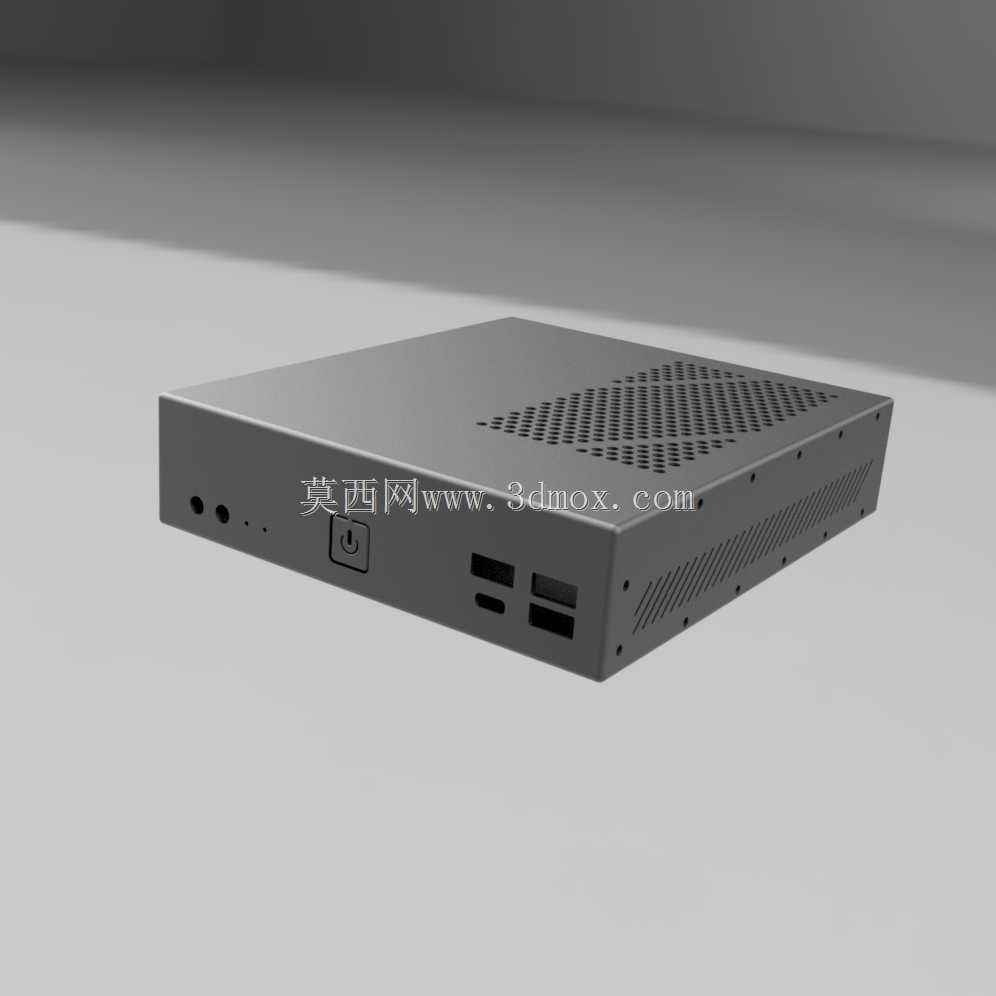

　　这款薄型迷你工控主机的外壳结构，主要面向嵌入式工控部署、桌面轻量计算节点、小型设备内置控制单元这类场景做适配，日常在产线工位侧的数据采集终端、自助服务设备的内置控制模块、小型办公环境的软路由或者轻量存储节点里，都能见到这类壳体的应用。不同于常规塔式或者大尺寸ITX机箱，这款壳体做了极致的薄型化处理，整体轮廓为方正扁平的长方体形态，安装边界上可以适配标准VESA挂载孔位，既可以平放于桌面、设备舱内部，也能通过挂架固定在显示器背部、机柜侧壁或者设备机架的空余空间，不会占用过多的安装纵深，对于内部空间局促的专用设备来说，这类薄型壳体的适配性要远高于常规尺寸的机箱。从结构设计思路来看，这款壳体采用分体式钣金拼接结构，

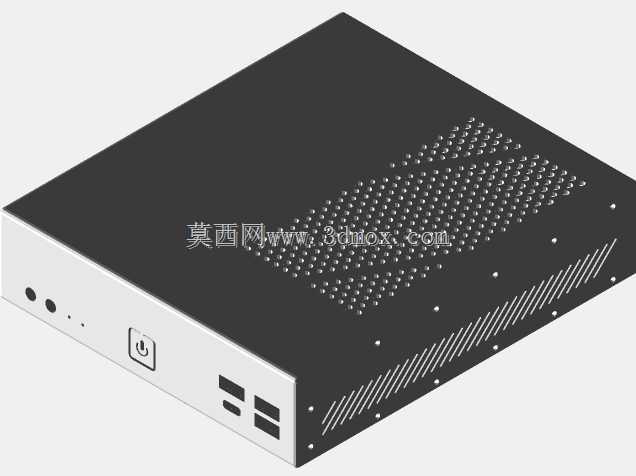

　　上下壳体通过侧边的螺丝孔位完成锁合，没有采用复杂的卡扣结构，一方面是钣金加工的工艺性更好，折弯、冲孔工序就能完成大部分单体零件的加工，不需要额外开模做塑料卡扣，小批量生产的成本控制更优；另一方面后期拆装维护也更方便，拧下侧边固定螺丝就能掀开上盖，对内部的核心板、内存、存储部件进行更换维护，不需要撬动卡扣避免壳体变形。前面板区域集成了电源按键、状态指示灯、音频接口以及两组USB接口，接口位置的开孔做了折弯翻边处理，既可以提升开孔处的结构强度，避免钣金锐边划伤安装人员或者线材，也能对插入的接头起到一定的导向定位作用，避免接头插歪损伤内部接口。壳体的顶面和侧面都布置了阵列式通风孔，顶面的通风孔为密集的长圆形冲孔，

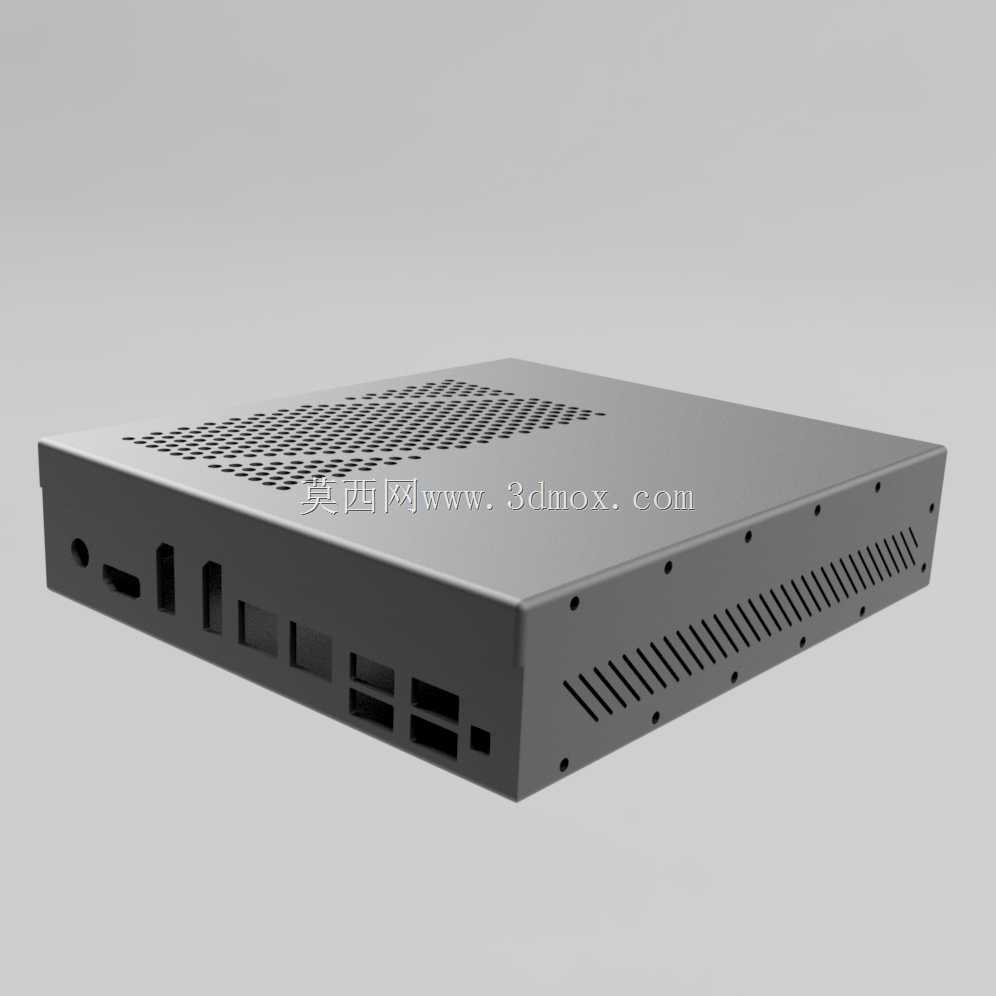

　　侧面对应内部散热风道的位置也开了条状通风孔，形成自然对流的散热通道，因为这款壳体适配的是低功耗工控平台，不需要额外加装高转速散热风扇，依靠自然通风就能满足核心硬件的散热需求，通风孔的冲孔密度做了平衡设计，既保证足够的通风面积，也不会因为开孔过多降低壳体的整体结构强度，同时还能阻挡较大尺寸的杂物落入壳体内部。壳体的后部预留了对应主板IO挡板的开孔位置，可以根据不同配置的主板调整IO开孔的布局，适配不同的外部接口需求，比如多网口配置、多串口配置的工控主板，都能通过更换后部IO挡板的方式完成适配，不需要改动主体壳体的结构，拓展性比较灵活。壳体内部预留了主板固定的铜柱安装位，存储介质的安装位置做了分层设计，薄型的M.

　　2存储可以直接固定在主板上，2.5英寸的硬盘则可以通过支架固定在壳体内部的空余位置，不会和主板上的散热部件产生干涉。从结构强度来看，壳体的钣金边缘都做了折弯卷边处理，既提升了壳体整体的抗形变能力，避免薄钣金在受力后出现凹陷变形，也消除了钣金切口的锐边，提升装配过程的安全性。在实际选型使用的时候，需要注意这款壳体仅包含外部结构件，不包含内部的PCB板、散热模块以及接口元器件，使用者需要根据自身的硬件配置匹配对应的内部固定件和IO挡板，安装时要注意主板固定铜柱的高度匹配，避免主板和壳体接触造成短路，同时要确认内部硬件的总厚度不超过壳体的内部净空高度，避免上盖安装后压碰主板上的元器件。这类薄型工控壳体的优势就在于空间占用率低，部署灵活，钣金结构的抗干扰能力也要优于塑料壳体，适合在工业现场的复杂电磁环境下使用，同时全金属的壳体也能起到一定的被动散热作用，把内部硬件产生的热量通过壳体表面散发出去，提升长时间运行的稳定性。
