电动汽车圆柱电芯成组电池包结构设计

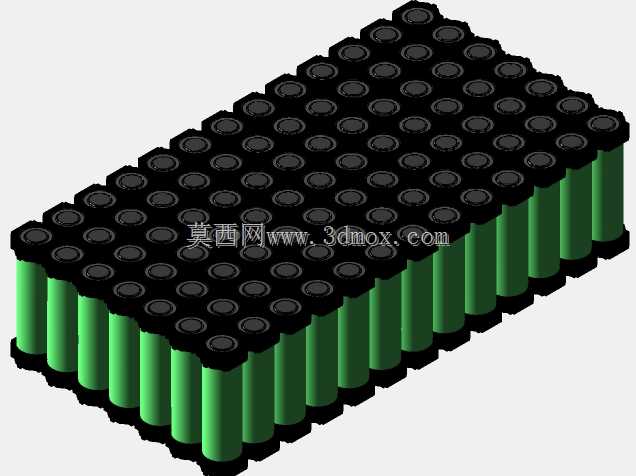

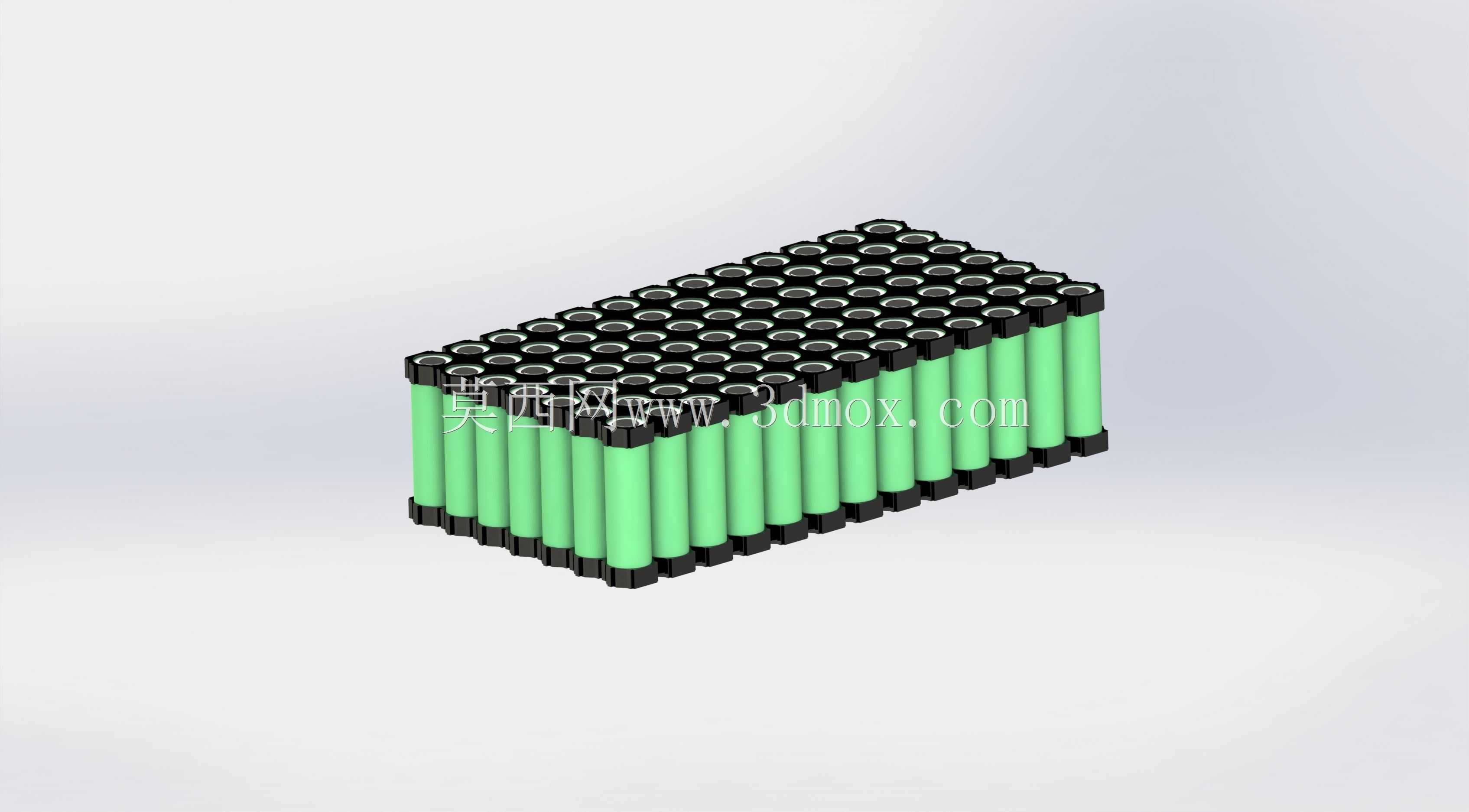

该结构为纯电驱动乘用车辆配套的圆柱电芯成组电池模组，主要应用于新能源乘用车底盘动力储能区域，是整车动力系统的核心储能载体，承担着为驱动电机、车载电控系统、低压用电设备持续供给稳定电能的核心作用，直接决定整车的续航里程、动力输出上限与充放电循环使用寿命。该模组采用标准化18650规格圆柱电芯进行密集阵列排布，整体为规整长方体构型，可充分利用乘用车底盘中部的平整安装空间，在有限的布置边界内最大化电芯装填数量，兼顾整车离地间隙要求与底盘通过性表现，同时规整的外形也便于与整车底盘护板、液冷管路、高压线束进行适配安装。设计过程中优先考虑电芯的热管理一致性，所有电芯采用等间距矩阵排列，相邻电芯间预留均匀的散热间隙，既可以适配风冷流道的均匀送风需求，也可在间隙内填充导热结构胶搭配底部液冷板，实现充放电过程中电芯热量的快速导出，避免局部电芯过热引发的热失控风险，同时保证整组电芯的工作温度差控制在合理区间，延长整组电池的循环寿命。结构上采用上下双层固定支架对电芯进行限位，支架上的定位槽与每颗电芯的端部精准匹配，可在车辆行驶过程中承受颠簸、急加减速、转向带来的多方向冲击载荷，避免电芯出现窜动、极柱受力变形的问题，支架边缘设置有统一的汇流排安装定位位，可实现所有电芯的串并联焊接工序快速定位，降低批量生产的装配难度。模组整体的安装边界充分考虑整车底盘的安装点布局，四周预留有标准的固定耳位与高压接插件安装空间，可直接与整车高压配电盒、电池管理系统进行对接，无需额外进行结构改制，同时规整的外形也便于后续电池包整包的密封防护设计，满足整车涉水、防尘的使用要求。在功能设计上，该模组可根据整车续航需求灵活调整串并联数量，适配不同电压等级与容量需求的车型平台，电芯阵列的排布方式也预留了温度传感器、电压采集线的走线空间，可实现每一组电芯的工作状态实时监测，保障电池组工作的安全性与稳定性。
