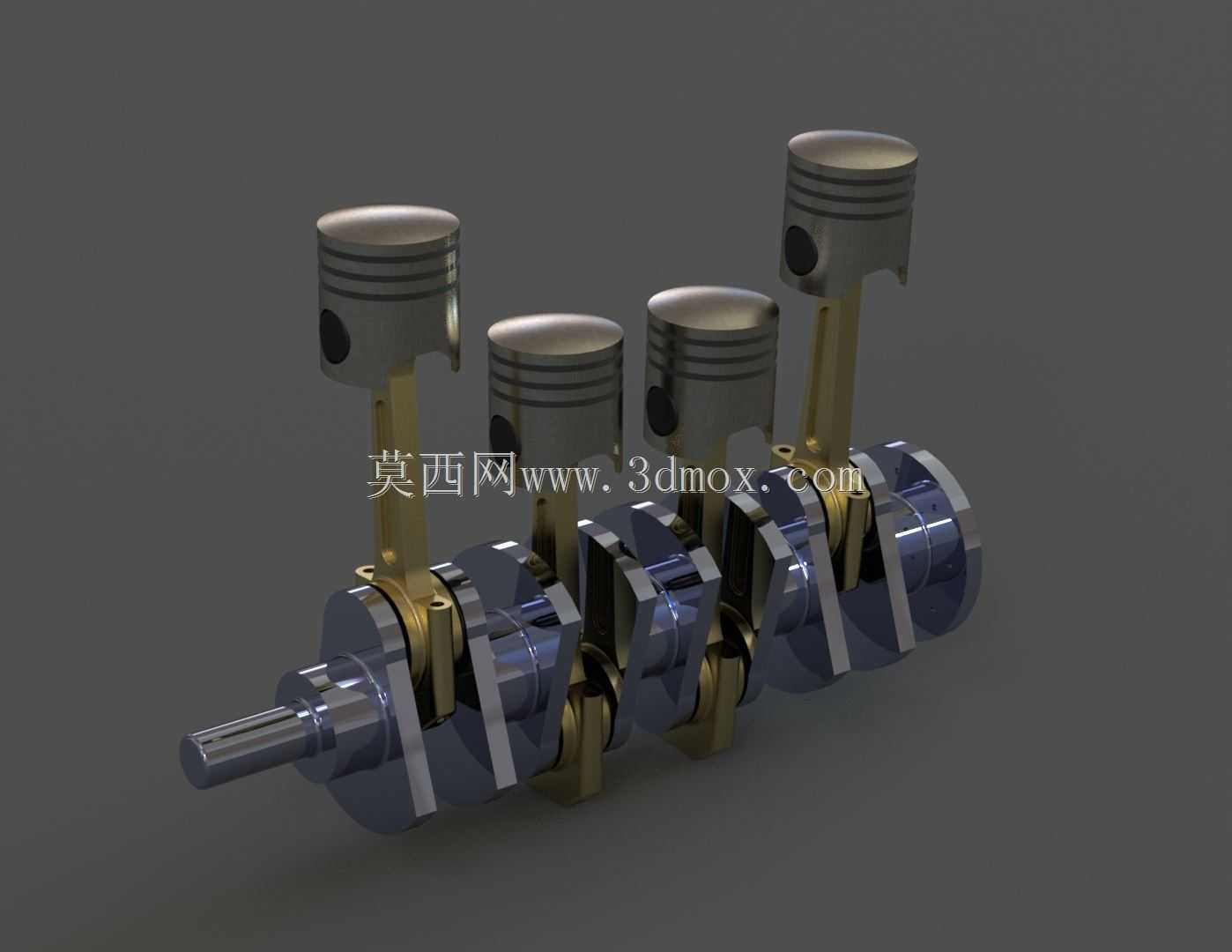

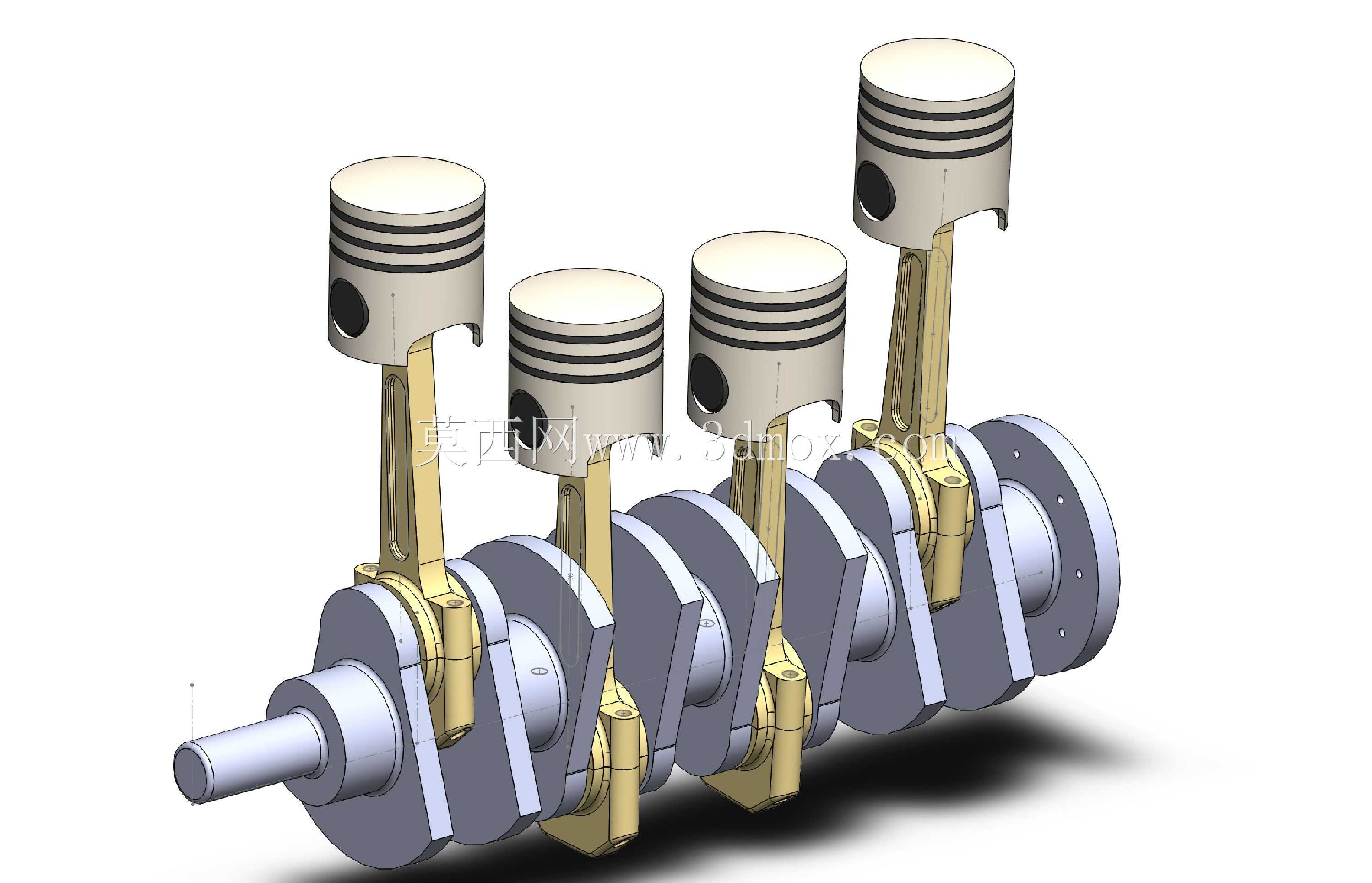

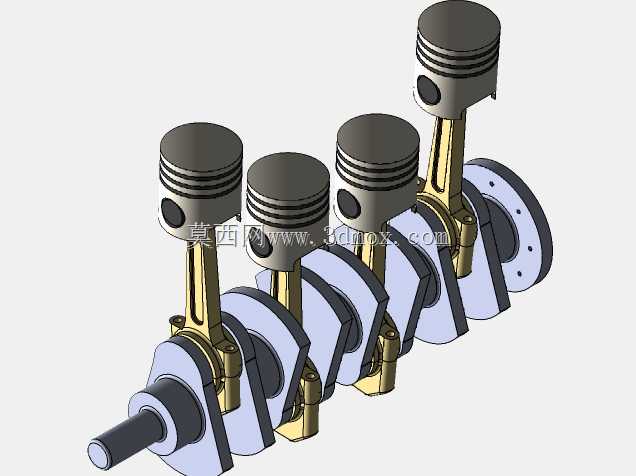

直列四缸连杆活塞曲轴动力总成结构

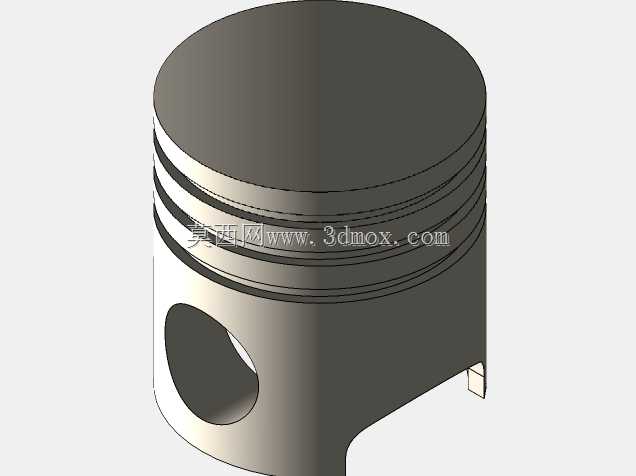

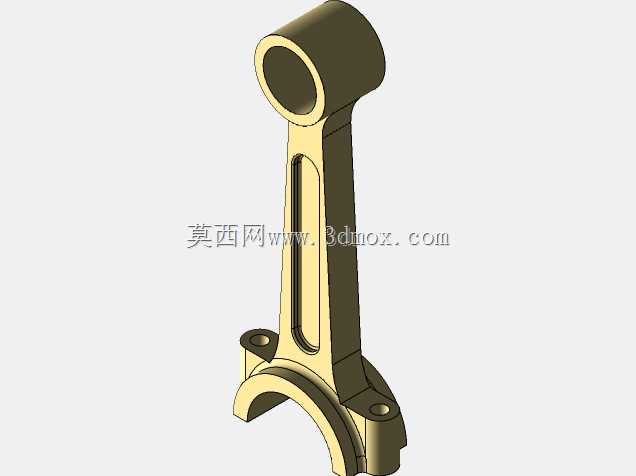

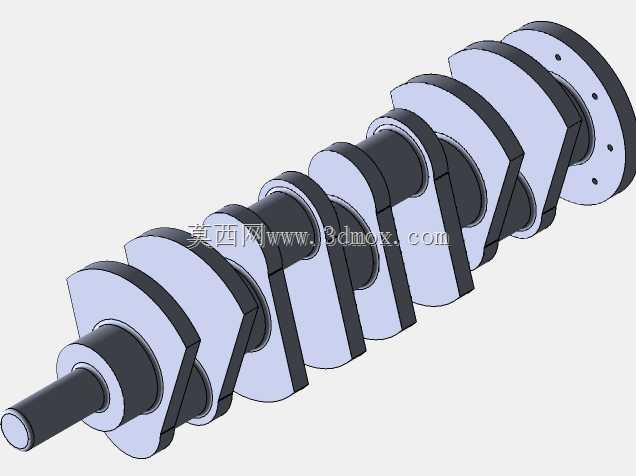

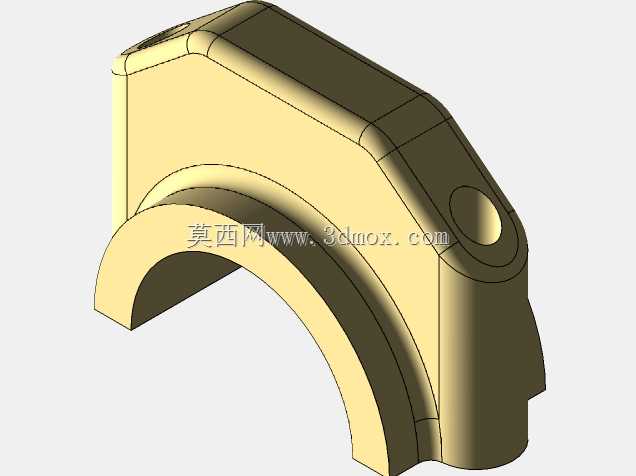

这套直列四缸曲柄连杆动力结构，是内燃机核心做功转换单元的具象化呈现，广泛适配民用乘用车、小型工程机械、农用动力机组等搭载四冲程内燃动力的设备场景，核心作用是完成燃料燃烧热能到旋转机械能的转换，为整套设备输出持续可用的动力扭矩。整套结构围绕往复运动到旋转运动的高效转换逻辑展开设计，四个活塞沿曲轴轴向等距排布，对应曲轴上四个错角180度的曲柄销位置，可保证四缸做功顺序交替衔接，让动力输出更平顺，大幅降低运转过程中的振动与扭矩波动。活塞部分采用经典的三道环槽设计，顶部两道为气环用于密封燃烧室高压燃气，底部一道为油环用于刮除缸壁多余润滑油，活塞销孔采用偏置设计，可降低活塞换向时对缸壁的敲击噪音，提升运转平顺性。连杆采用工字型截面结构，在保证足够抗弯、抗扭强度的前提下尽可能降低往复运动质量，减少曲轴运转的惯性负荷，连杆大头采用剖分式设计，通过连杆螺栓与曲柄销紧固连接，可满足装配与后期维护的拆装需求，小头端通过活塞销与活塞铰接，预留有充分的润滑通道，可保证高速往复运动下的摩擦面润滑供给。曲轴部分采用整体式锻造结构的设计逻辑，四个曲柄臂搭配平衡重块，可抵消活塞连杆组往复运动产生的一阶、二阶惯性力，主轴颈与曲柄销之间设计有贯通的油道，可将压力润滑油输送到各个旋转摩擦副表面，降低运转磨损。整套结构的安装边界围绕常规直列四缸动力舱的尺寸适配设计，曲轴输出端预留有飞轮与离合器的安装法兰，自由端可接驳正时轮系、水泵、发电机等附件驱动轮系，各运动部件之间预留有符合行业规范的运转间隙，既保证运动过程无干涉卡滞，也能满足不同工况下的热膨胀补偿需求，可直接用于动力原理教学演示、新动力方案的结构验证、维修实训的结构拆解参考等场景。
