星型排布五缸径向动力装置结构设计

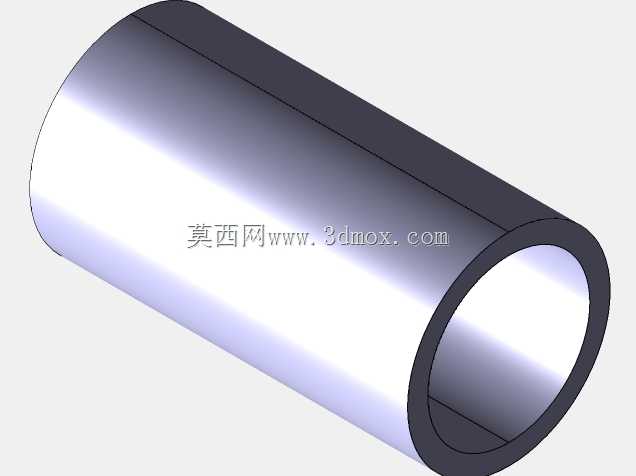

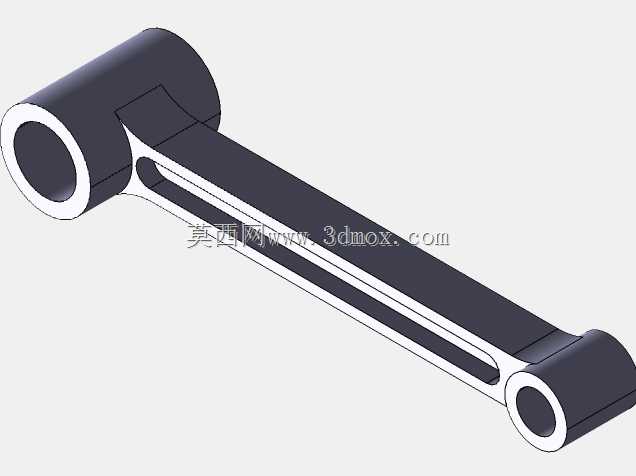

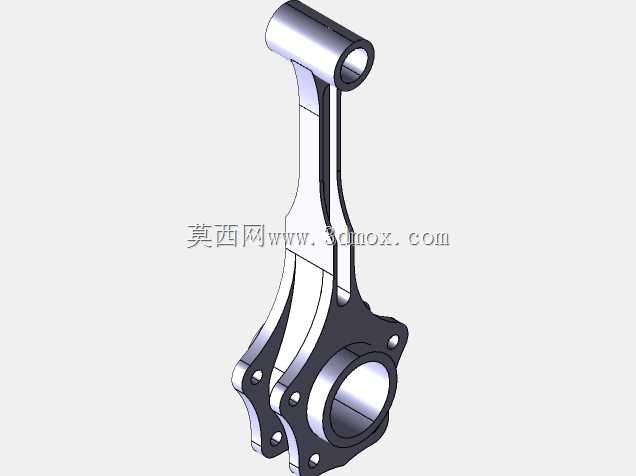

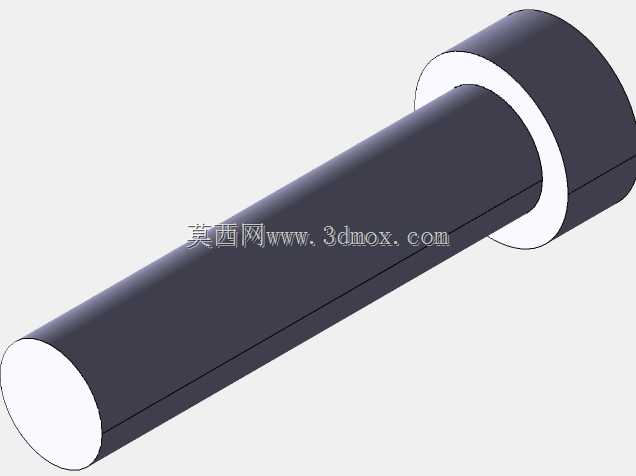

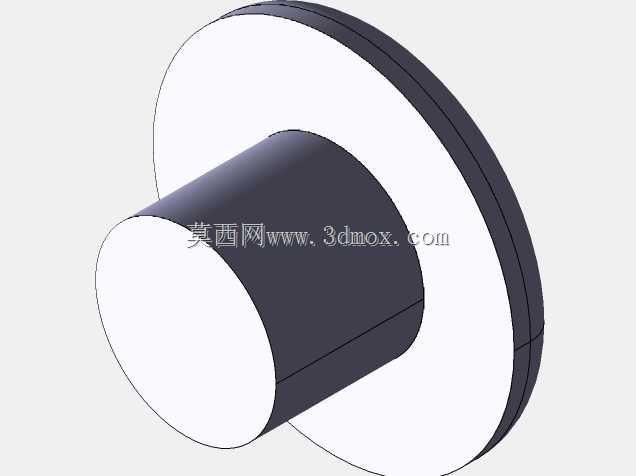

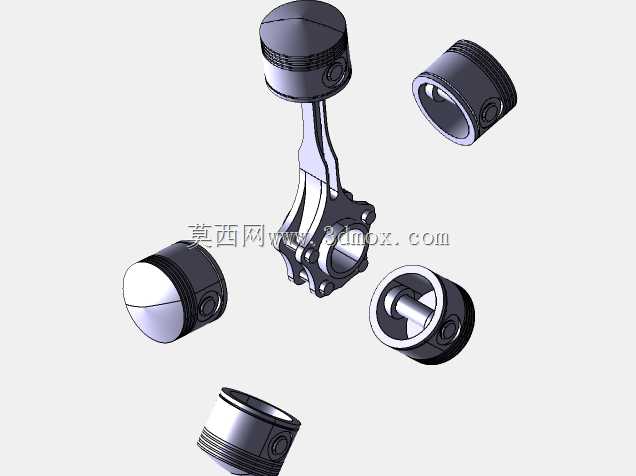

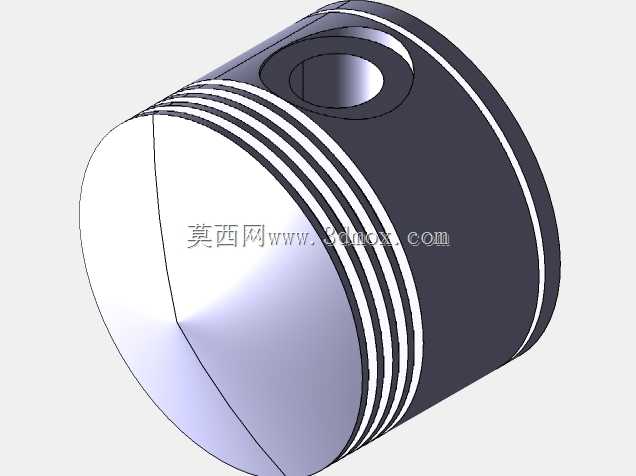

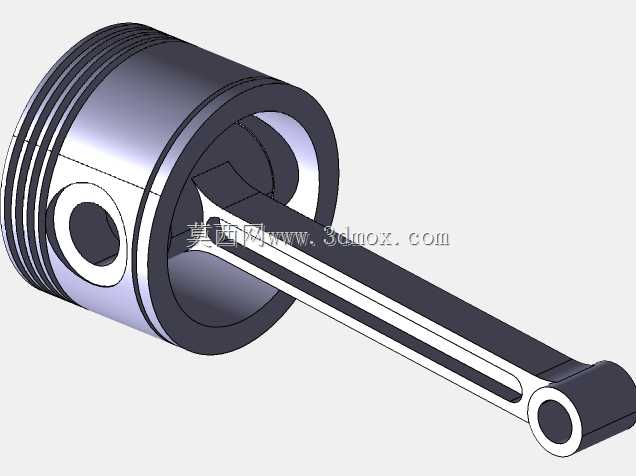

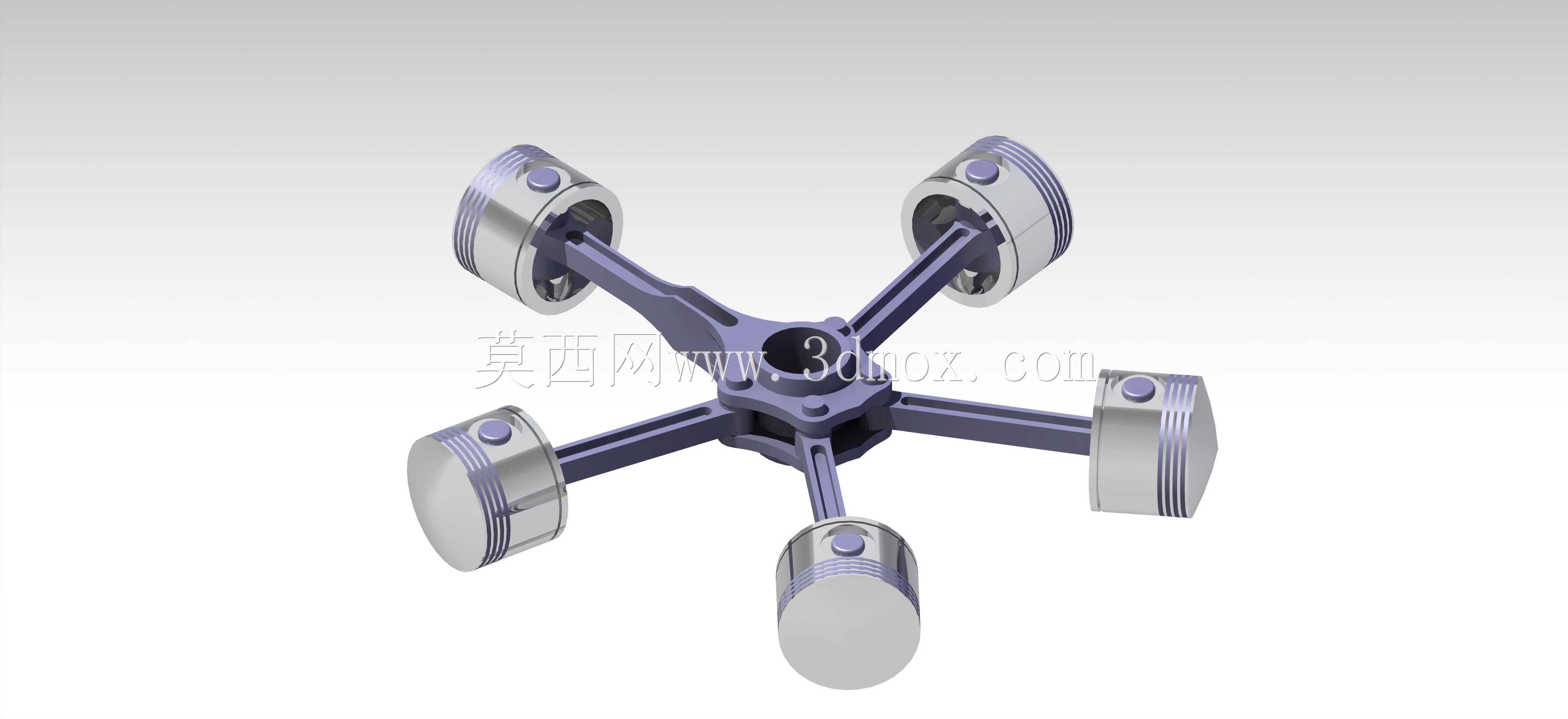

这款五缸径向动力装置，是针对轻型通航动力、小型应急发电机组、复古摩托改装动力场景开发的紧凑动力结构，核心采用周向均匀星型排布的五缸布局，相比同排量直列引擎，轴向长度可缩短40%以上，曲轴受力更均衡，运转时的一阶往复惯性力可通过对称缸体的运动抵消，大幅降低整机振动水平，适配对安装轴向空间有严格限制的动力应用场景。从实际用途来看，这类径向结构最初广泛应用于轻型螺旋桨飞机，凭借迎风冷却效率高、结构可靠性强的特点，在早期航空动力领域占据重要地位，如今该类简化结构也常被用于小型特种作业设备动力、科普教学演示装置、定制化改装动力单元，能够在有限的安装空间内输出稳定的动力，同时依靠外露缸体的自然迎风特性，省去复杂的水冷管路结构，降低整体维护成本。产品功能特性上，整套结构包含五个独立的活塞组件、共用的星形曲柄连杆机构、中心曲轴输出端，每个活塞沿中心曲轴的径向做往复直线运动，通过叉形连杆将活塞的直线推力传递至中心曲轴，转化为旋转扭矩输出，五缸依次做功的间隔角度为72度，动力输出的平顺性优于单缸、双缸结构，同时整套运动副的润滑可依托中心曲轴的甩油结构实现，无需布置复杂的机油泵管路，进一步简化了整机结构。设计思路层面，这款结构优先保障了动力单元的紧凑性与易维护性，将所有缸体围绕中心曲轴布置，所有火花塞、缸头维护点均朝向外侧，日常检修时无需拆解周边附属结构即可完成单缸的维护作业；中心曲轴采用短轴设计，支撑点仅需前后两处即可满足刚性要求，减少了轴承的使用数量，降低了整机的摩擦损耗。外形尺寸与安装边界方面，整套结构的最大径向轮廓由五个活塞的外止点位置决定，整体呈正五边形分布，安装时可依托中心曲轴的两端轴承位做同轴固定，输出端可直接连接联轴器、皮带轮等传动部件，轴向安装面可贴合设备的安装支架平面，无需额外设计偏移适配结构，五个缸体的外侧预留了散热鳍片的安装空间，适配风冷散热的安装需求，进气与排气接口可统一布置在缸头外侧，方便对接统一的进排气歧管，整体安装边界规整，便于在各类紧凑设备舱内完成布局固定。
