带同步轮输出端的陡坡传动步进电机

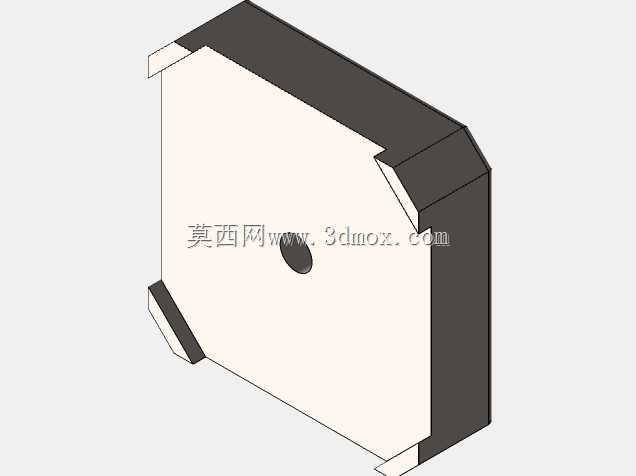

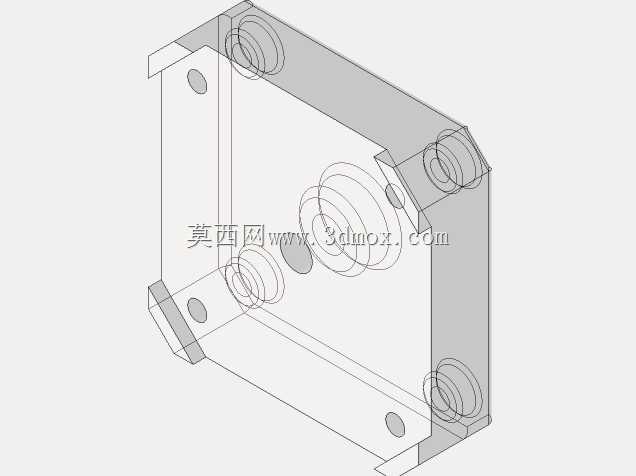

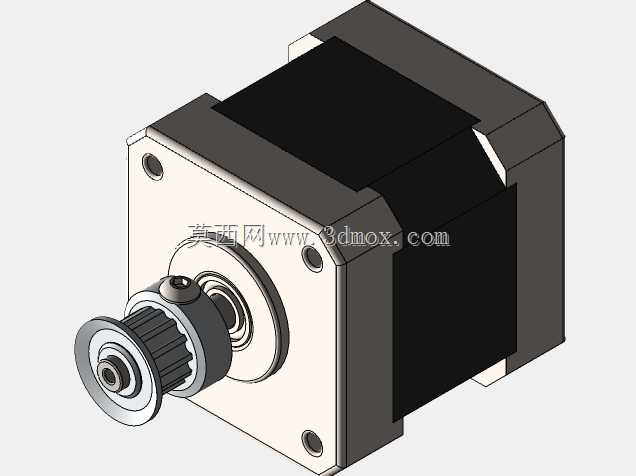

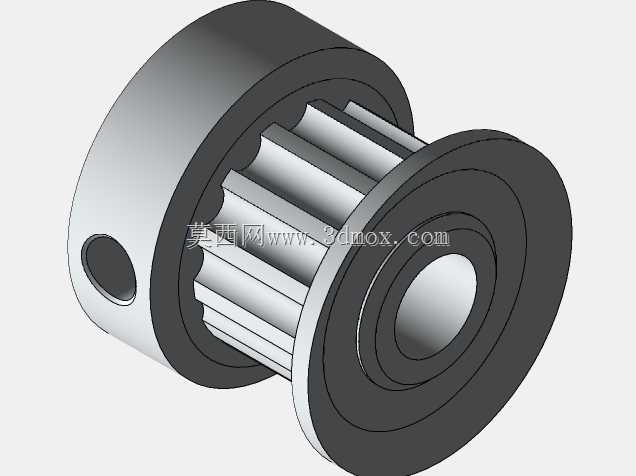

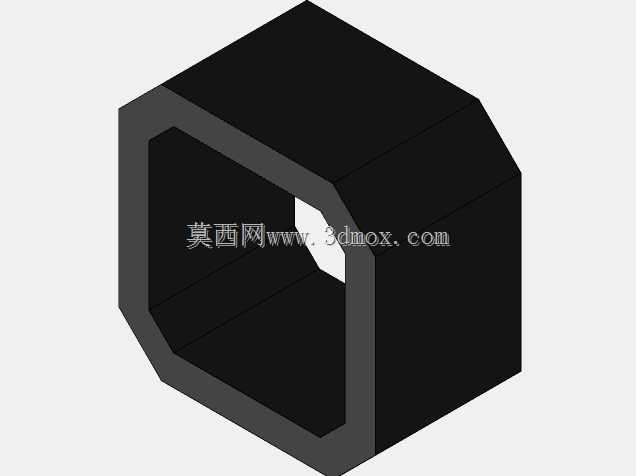

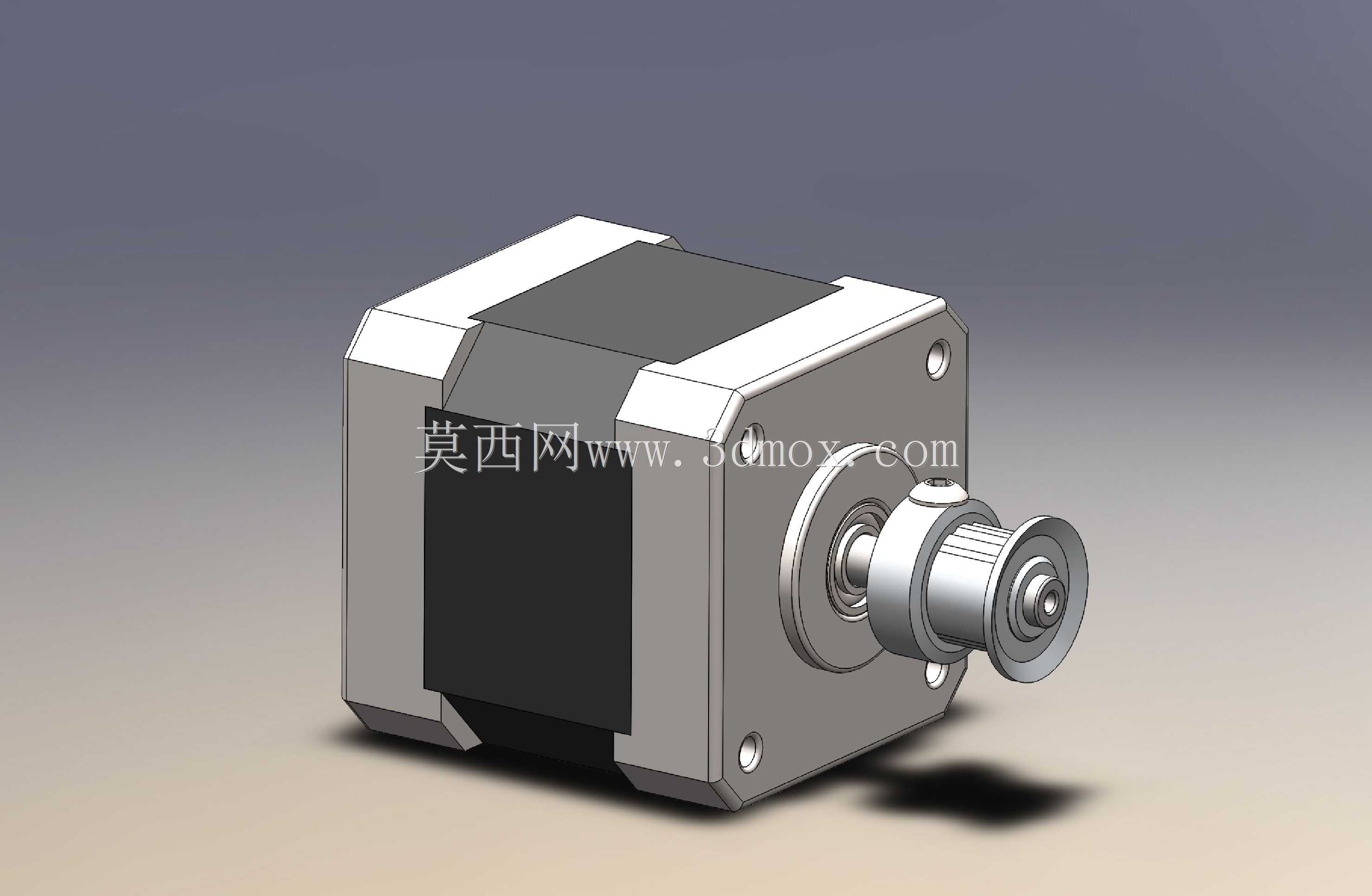

这款带同步轮输出结构的步进电机，主要面向陡坡场景下的短距离精准传动需求设计，常见应用在小型爬坡输送线、陡坡物料提升机构、户外坡面巡检设备的行走驱动单元、立体仓储陡坡上料模组等场景中，能够在有一定倾斜角度的安装工况下提供稳定的低转速大扭矩输出，避免普通电机在坡面负载下出现的启动打滑、运转丢步问题。从实际用途来看，该电机作为整套陡坡机构的核心动力源，直接通过输出端的同步轮与同步带啮合传动，省去了额外加装联轴器、带轮的装配步骤，输出端同步轮做了轴端定位台阶设计，能够保证带轮与电机输出轴的同轴度，减少高速运转下的径向跳动，降低传动过程中的噪音与同步带磨损。在功能特性上，这款电机采用方形机座的结构设计，四个角预留了标准的通孔安装位，可直接通过螺栓固定在设备的安装立板上，机座外壳做了平整的切削加工，安装贴合面的平面度控制在合理公差范围内，能够保证电机安装后不会出现偏斜，避免输出轴承受额外的径向力。电机中部的黑色区域为定子铁芯的封装段，既能够保证定子结构的防护性能，也可以辅助电机运转过程中的热量散发，避免长时间带坡负载运行出现过热退磁问题。输出端的端盖采用金属材质加工，内嵌轴承支撑输出轴，能够承受同步带传动带来的一定径向拉力，适配陡坡场景下带载启动的瞬时冲击负载。在设计思路上，这款电机优先考虑了陡坡工况下的安装便捷性与传动可靠性，将常用的同步带轮直接集成在电机输出轴端，设计时同步轮的节圆直径、齿形都匹配常规的轻型传动同步带规格，用户在做整机设计时不需要额外核算带轮与电机轴的配合公差，也不需要额外加工键槽、顶丝孔来固定带轮，能够缩短整机的设计与装配周期。外形尺寸上，这款电机采用标准的方形安装机座，安装孔的孔距符合同规格步进电机的通用安装尺寸，用户在替换同规格普通电机时不需要修改原有安装板的开孔位置，安装边界上，电机输出端同步轮的外径、轴向伸出长度都做了紧凑化设计，不会占用过多的设备内部安装空间，电机尾部没有突出的编码器或冗余结构，也可以适配空间局促的坡面安装位，同时电机的出线方向做了侧向预留设计，避免坡面安装时线缆与周边运动部件出现剐蹭。
