龙门式板材切割作业工作台结构

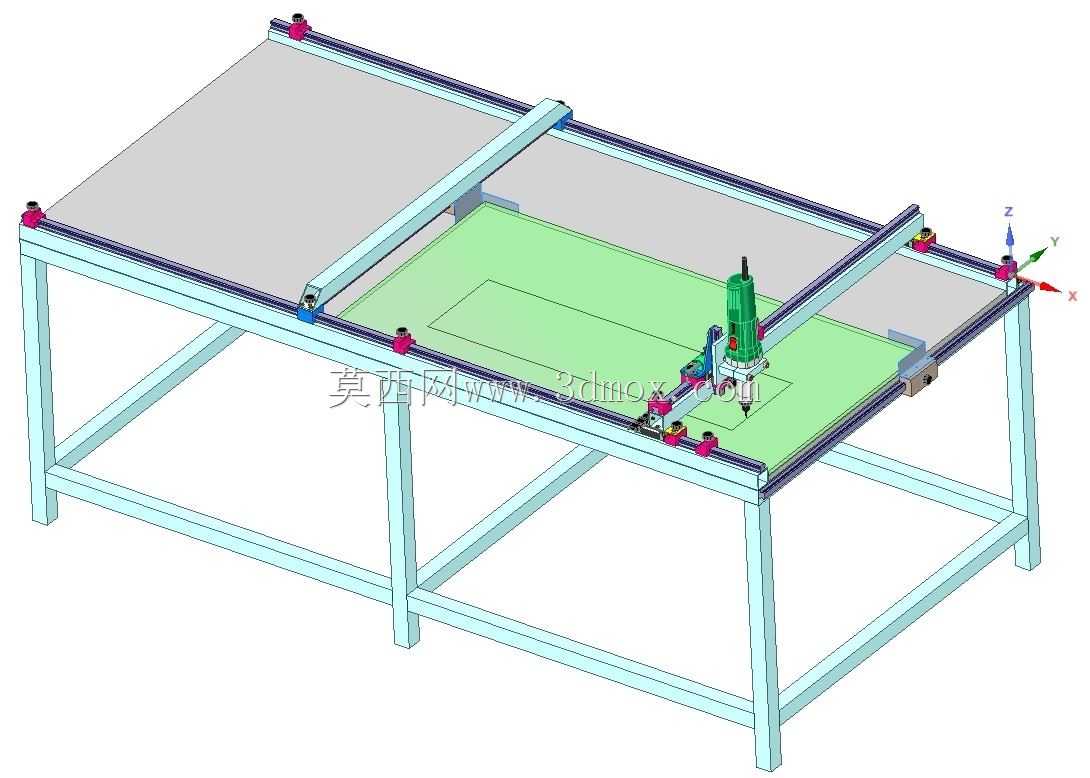

这款龙门式切割作业台，主要面向小型木制品加工、装饰板材裁切、软质非金属坯料下料场景，适配个体加工作坊、小型建材加工门店、教学实训加工场地的日常作业需求，可完成木板、灰泥板、薄亚克力、装饰密度板等多种平板类坯料的定尺裁切作业，替代传统人工手持切割工具的作业模式，大幅降低裁切过程中的走偏、崩边问题，提升小批量板材加工的尺寸一致性。设备整体采用方管焊接机架作为主体承载结构，底部框架做交叉斜撑加固，避免长幅台面长期承重出现的中部下挠变形，四条支撑腿底部预留安装调平孔位，可通过膨胀螺栓与地面固定，也可加装可调脚杯适配不平整的车间地面，安装时需预留前后各一米的上下料操作空间，左右预留0.5米的维护检修空间，整体台面宽度适配常规1.2米幅面的标准装饰板材，长度可覆盖2.4米标准板材的整板放置需求，作业时无需频繁挪动板材即可完成整幅面的裁切走刀。设备的横梁采用双直线导轨导向结构，横跨整个台面宽度方向，可沿台面两侧的纵向导轨实现前后方向的平稳移动，切割头搭载在横梁的横向滑座上，可沿横梁方向左右移动，两个方向的移动副均采用滚轮式导向结构，滑动阻力小，手动推动即可实现顺畅走位，切割头位置预留通用安装接口，可适配手持电动切割机、镂铣机、激光切割头等多种作业头，满足不同材质的裁切需求。台面分为上下两层结构，下层为整体焊接承托框架，上层为分区式可替换垫板，作业时板材放置在垫板上，切割头下刀时不会损伤主台面结构，垫板出现较多刀痕后可单独更换，降低长期使用的维护成本。横梁两端设置有限位防撞挡块，避免滑座移动超程脱轨，切割头位置设置有可调节的压料滚轮，走刀时可预先压紧待切割位置的板材，避免薄板材翘边导致的切割尺寸偏差。整体设计偏向实用化的低成本作业工装，没有冗余的复杂结构，所有受力部件均做加厚处理，日常使用中仅需定期给导轨涂抹润滑脂即可维持顺畅运行，适合对加工精度有基础要求、预算有限的小型加工场景使用，可有效降低工人的劳动强度，提升板材裁切的作业效率，减少人工手持切割带来的工伤风险。
