飞利浦电子镇流器紫外灯配套结构设计

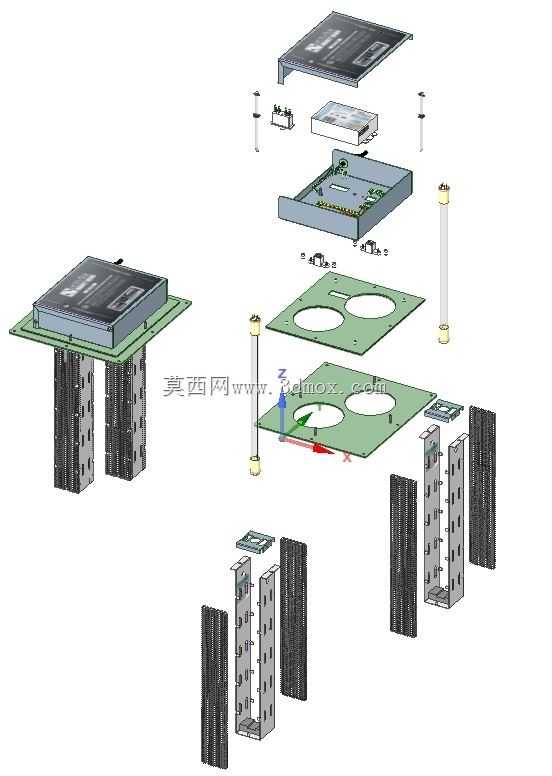

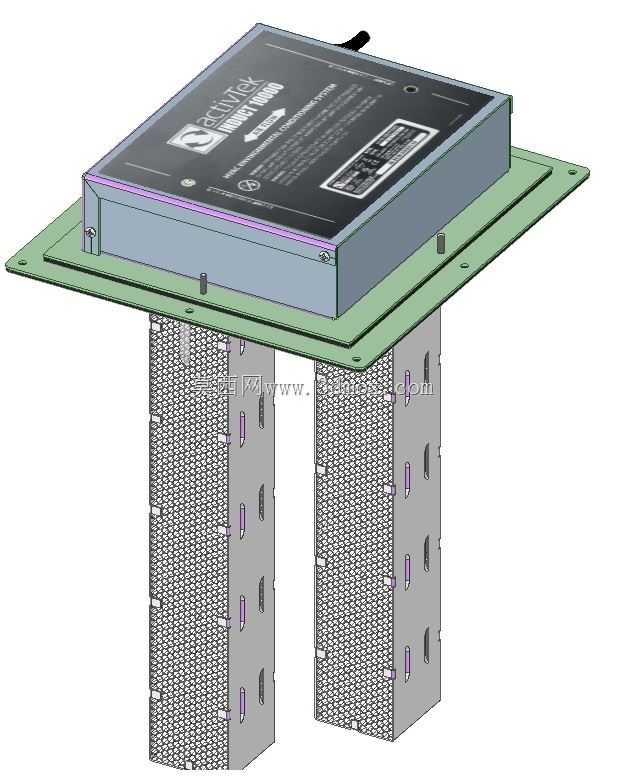

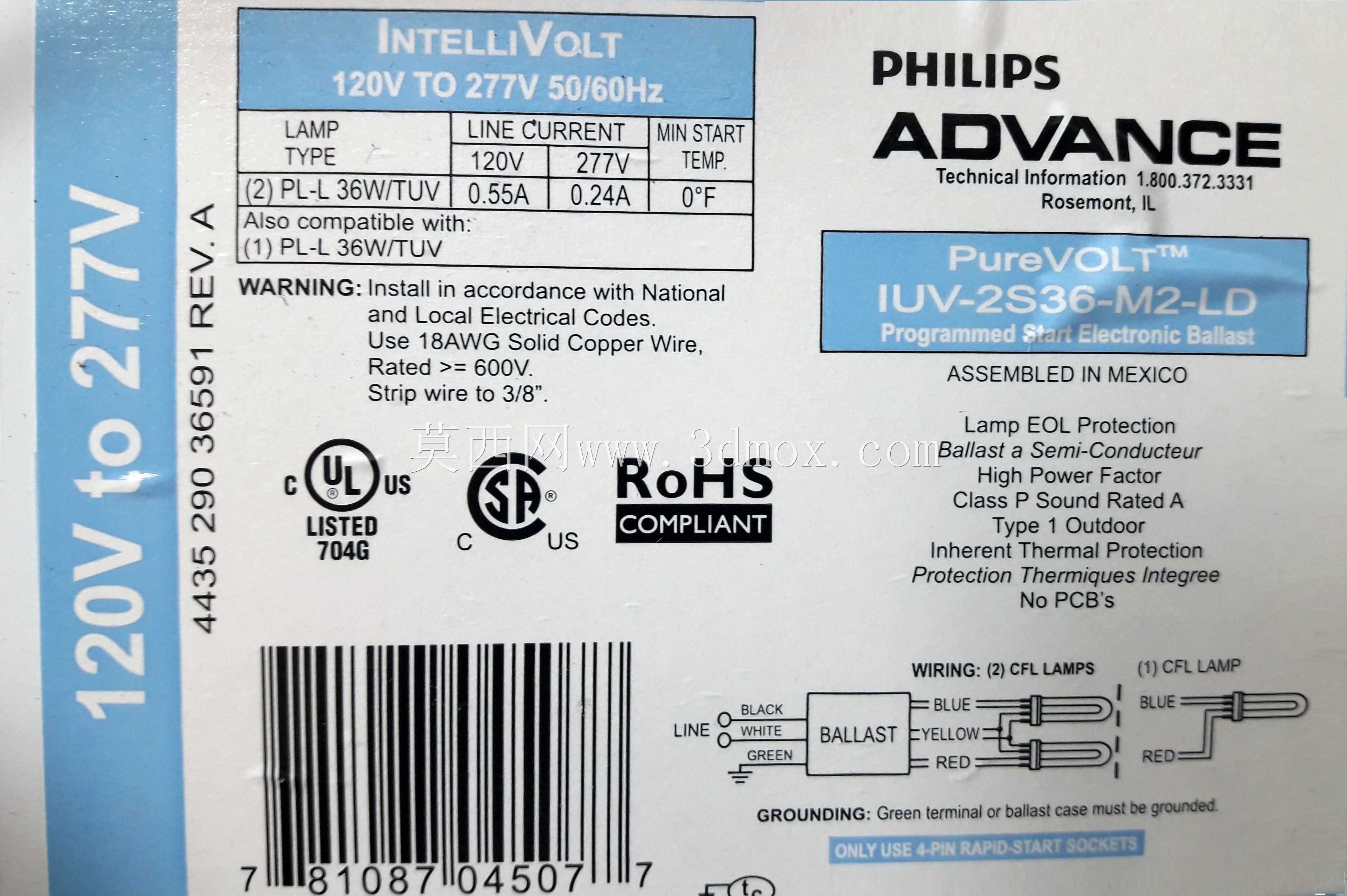

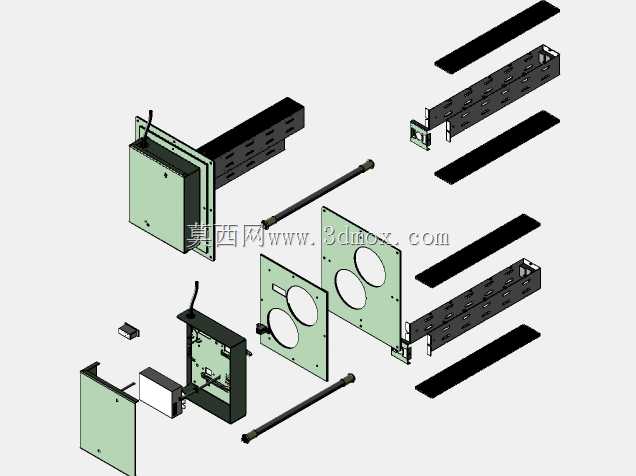

本次呈现的是适配双管紫外线杀菌灯的电子镇流器三维结构，这类部件广泛应用于商用空气净化、水处理消毒、空间消杀类设备内部，作为紫外线灯的核心驱动部件，承担着为紫外灯管提供稳定启动电压与工作电流的核心作用，是紫外线消杀类设备稳定运行的关键电气组件。从实际应用场景来看，这类镇流器可适配36W规格的PL-L型紫外线灯管，支持120V到277V的宽幅电压输入，能够适配北美地区不同的民用、商用供电场景，可在户外型消杀设备、新风系统内置杀菌模块、商用空气清新净化设备中安装使用，满足不同安装场景的供电适配需求。从产品功能特性来看，该款镇流器搭载智能电压适配模块，可自动识别输入电压区间匹配对应输出参数，内置灯管寿命终结保护机制，当灯管达到使用寿命出现异常放电时可自动切断输出，避免电路过载引发安全隐患；同时具备热保护功能，当设备内部温度超出安全阈值时会自动降功率运行或暂停输出，保护PCB板上的电子元件不受高温损坏，产品符合RoHS合规要求与UL安全认证标准，可满足户外使用的防护要求，适配Class P级高功率因数设计，运行过程中功率损耗低，对电网的谐波干扰小。从设计思路来看，整体结构采用紧凑化布局，外壳采用阻燃绝缘材质，接线端明确区分火线、零线、接地端与两组灯管的输出接线位，每个接线位标注了对应线色，降低现场安装的接线错误概率；接地端设计有专用接线位，要求安装时必须将接地端子与设备外壳可靠连接，避免漏电风险。接线端预留了3/8英寸的剥线长度标识，方便现场施工时快速处理线材。从外形尺寸与安装边界来看，整体为长方体规整结构，外壳预留了标准安装孔位，可适配常规灯具内部的安装卡位，接线端全部位于壳体同一侧，方便设备内部的线束排布，整体厚度控制在适配超薄型净化设备的安装空间范围内，不会占用过多设备内部容积，可适配不同结构的空气清新机、风道式杀菌装置的内部安装需求，安装时仅需将对应线色的线材接入对应端子，固定好壳体即可完成装配，无需额外的调试步骤，适配配套的快速启动灯座，可实现灯管的低温快速启动，即使在0华氏度的低温环境下也能正常点亮灯管，适配低温冷库、户外低温环境下的消杀设备使用需求。
